Радіочастотні кабелі для систем радіоелектронного та антенно-фідерного обладнання
RG-8-49П
Застосування
Кабелі радіочастотні коаксіальні призначені для одиночної стаціонарної прокладки в антенних трактах систем радіозв'язку, в системах телерадіомовлення. Кабелі можуть використовуватися із з'єднувачами типів BNC, TNC і N типу. Експлуатуються поза приміщень.

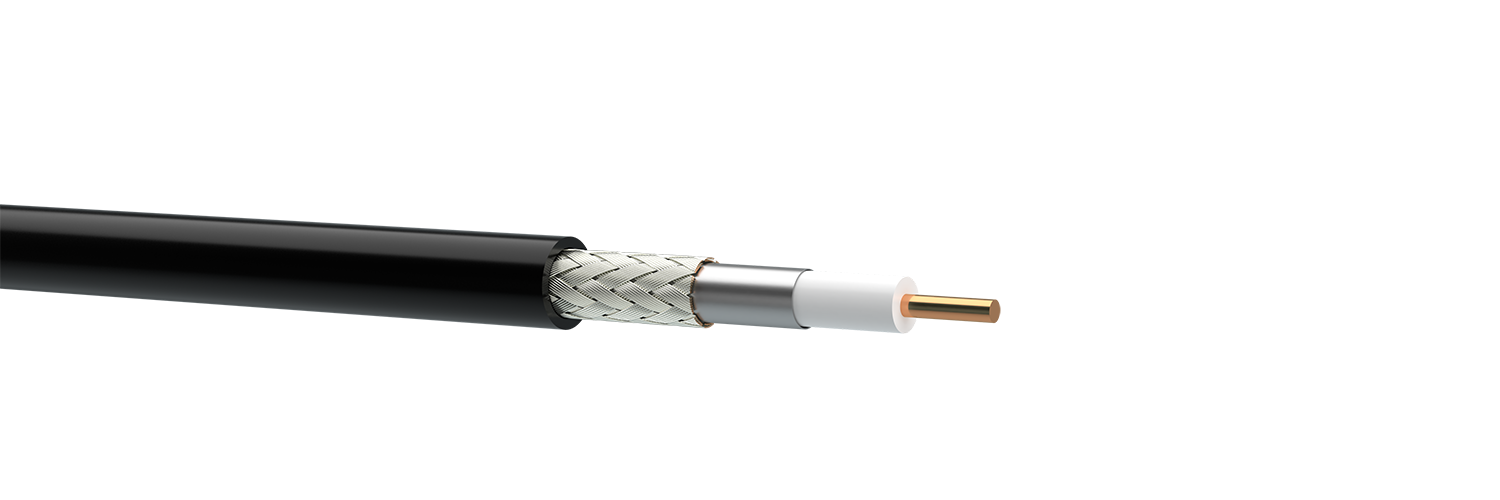

Типова конструкція
Структура кабелю
1. Внутрішній провідник: одножильний мідний діаметром 2,62 мм.
2. Ізоляція: фізично спінений поліетилен.
3. Зовнішній провідник: алюмополімерна стрічка + обплетення (60%) з мідних луджених дротів.
4. Оболонка: з світлостабілізованого поліетилену.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -40 °C ... +70 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
Основні техніко-експлуатаційні характеристики
| Хвильовий опір, Ом | 50 ± 2 |
| Електрична ємність, пФ / м | 80 |
| Максимальна потужність при частоті 1ГГц, Вт | 400 |
| Коефіцієнт укорочення довжини хвилі | 1,22 |
| Опір ізоляції при 20 °С, не менше, МОм/км | 5000 |
| Опір внутрішнього/зовнішнього провідників постійному струму при 20 °С, не більше, Ом / км | 3,6/12,3 |
| Опір зв'язку, не більше, мОм / м | 30,0 |
| Випробувальна напруга ізоляції частотою 50 Гц, кВ | 3,0 |
| Коефіцієнт загасання, номін., дБ/100м 10 МГц 100 МГц 1 ГГц 2 ГГц 3 ГГц |
1,3 4,1 15,0 22,9 29,7 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| RG-8-49П | 10,3 | 116,7 |
