Радіочастотні кабелі RG-58

RG-58 C/U

RG-58 C/U

Застосування

Кабелі радіочастотні коаксіальні призначені для одиночної стаціонарної прокладки в антенних трактах систем радіозв'язку. Експлуатуються всередині приміщень.

Типова конструкція

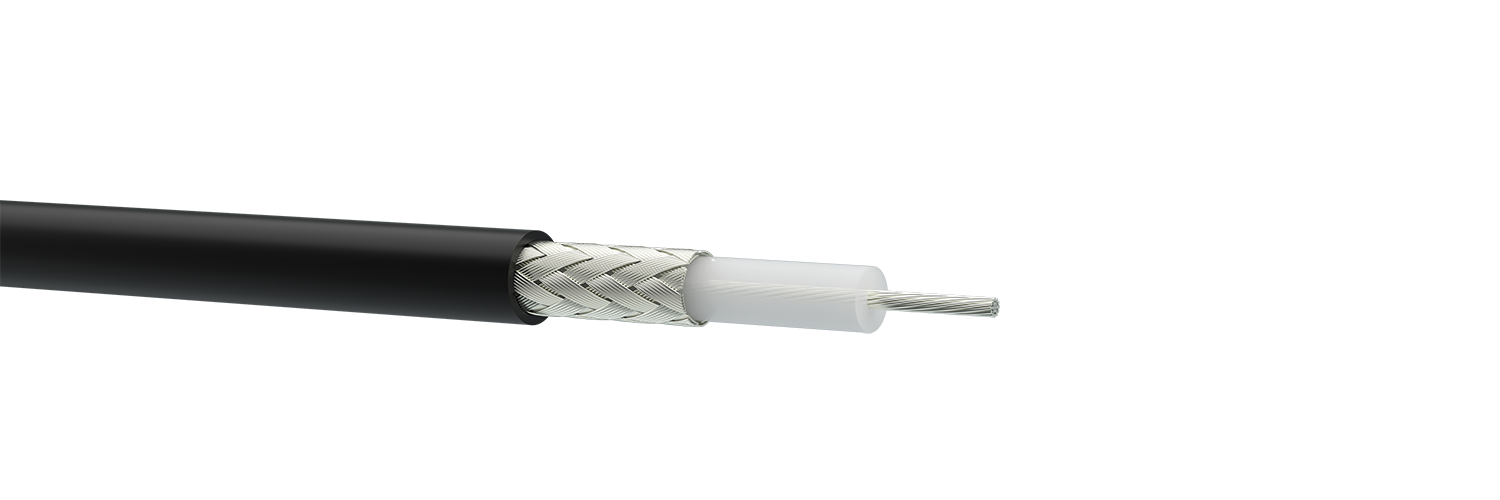

Структура кабелю

1. Внутрішній провідник: багатожильний мідний луджений діаметром 0,9 мм.
2. Ізоляція: поліетилен.
3. Зовнішній провідник: обплетення (90 %) з мідних луджених дротів.
4. Оболонка: ПВХ пластикат.

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 5 діаметрів кабелю.

Стандарти/ТУ

Основні техніко-експлуатаційні характеристики

Хвильовий опір, Ом 50 ± 2
Електрична ємність, пФ / м 100
Максимальна потужність при частоті 1ГГц, Вт 200
Коефіцієнт укорочення довжини хвилі 1,51
Опір ізоляції при 20 °С, не менше, МОм ? км 5000
Опір внутрішнього/зовнішнього провідників постійному струму при 20 °С, не більше, Ом / км 35,6/ 18,1
Опір зв'язку, не більше, мОм / м 200
Випробувальна напруга ізоляції частотою 50 Гц, кВ 3
Коефіцієнт загасання, номін., дБ/100м
10 МГц
100 МГц
1 ГГц

5,0
17,9
75,1

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
RG-58 C/U 4,95 39,1
