Радіочастотні кабелі для систем радіоелектронного та антенно-фідерного обладнання
RG-174
Застосування
Кабель використовується для під'єднання приймально-передавальних антен до радіостанцій та високочастотних пристроїв, а також застосовується для приладових і міжблокових з'єднань у вимірювальних приладах.
Типова конструкція

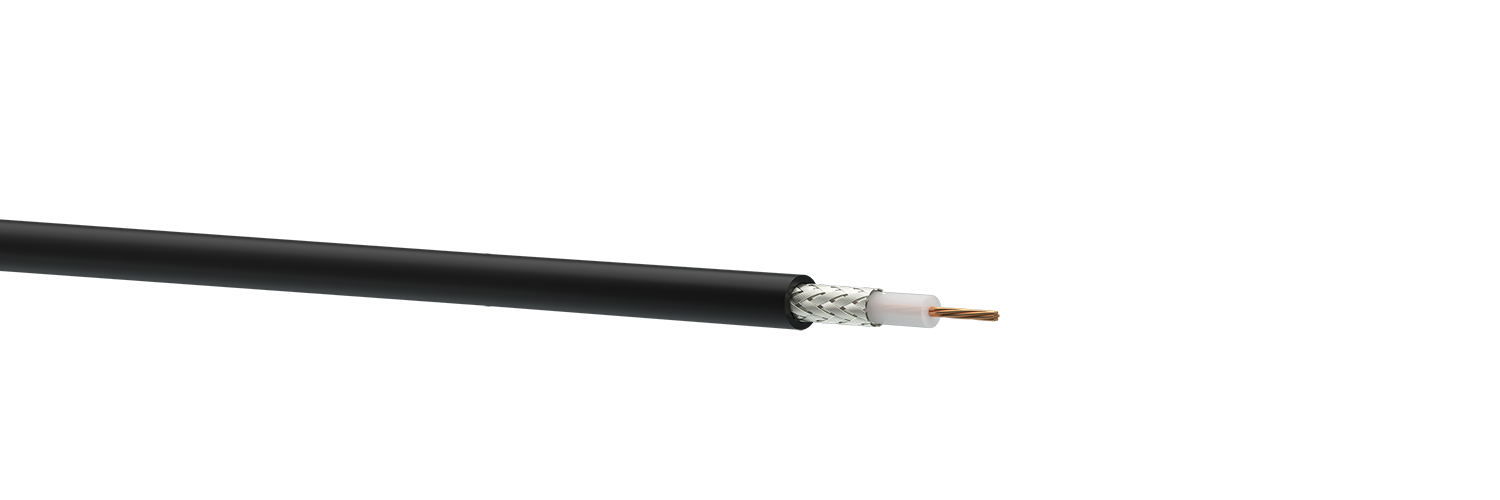

Структура кабелю
1. Внутрішній провідник: багатожильний мідний діаметром 0,48 мм (7х0,16мм).
2. Ізоляція: спеціальний полімер.
3. Зовнішній провідник: обплетення (95 %) з мідних луджених дротів.
4. Оболонка: спеціальний полімер.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -40 °C ... +100 °C.
Мінімальний радіус вигину, нерухома прокладка не менше 5-х діаметрів.
Стандарти/ТУ
MIL-C-17/029
Основні техніко-експлуатаційні характеристики
| Випробувальна напруга протягом 1 хв, кВ - між внутрішнім і зовнішнім провідником |
0,05 | 10,0 |
| Випробувальна напруга внутрішніх розрядів в ізоляції, кВ | 0,05 | 4,0 |
| Електричний опір внутрішнього провідника, Ом/км, не більше | пост. струм | 6 |
| Хвильовий опір, Ом | Від 5 000 до 3 000 000 | 50 ± 2 |
| Робоча ємність, пФ/м | Від 0,8 до 1,0 | 83 |
| Коефіцієнт загасання, номін., дБ/100м | 50 000 150 000 |
18,3 29,8 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| RG-174 | 2,80 | 13,2 |
