Кабель радіочастотний з полегшеною ізоляцією

Кабель радіочастотний РК 75-9-12 ОКЗ, РК 75-9-13 ОКЗ

Кабель радиочастотный РК 75-9-12 ОКЗ, РК 75-9-13 ОКЗ

Застосування

Кабелі призначені для внутрішньої прокладки в системах ефірного і супутникового телебачення, в системах колективного та кабельного телебачення, в якості з'єднувача антенно-фідерних пристроїв з передавальною апаратурою зв'язку і комутації приладів в діапазоні частот від 5 до 3000 МГц.

Типова конструкція

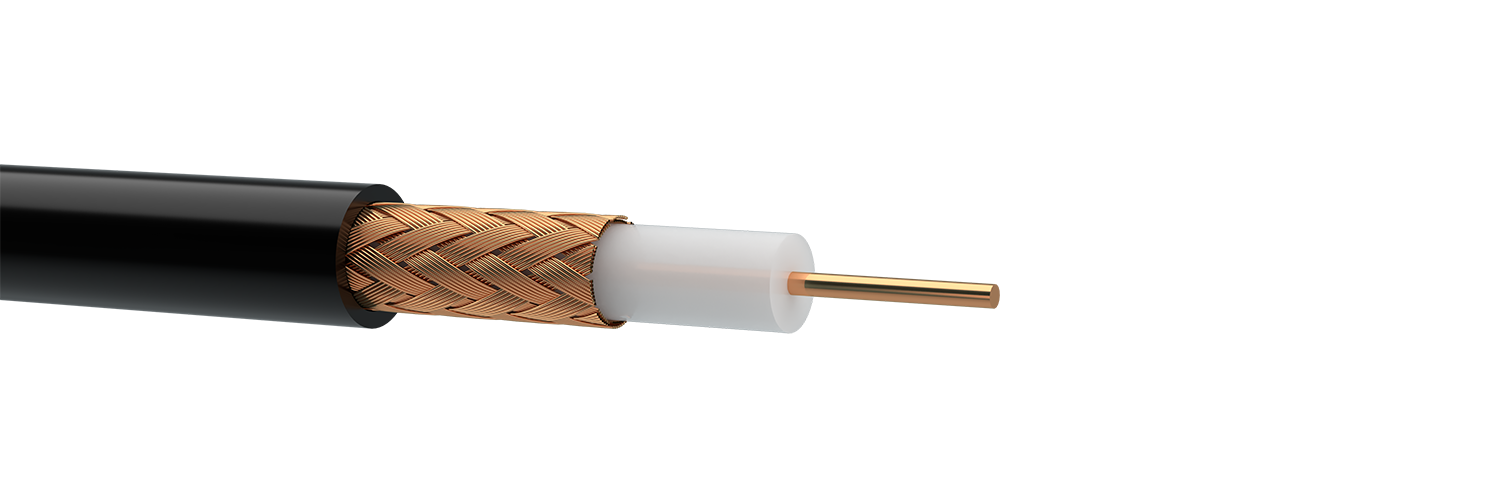

Структура кабелю

1. Внутрішній провідник: одножильний мідний діаметром 1,4 мм.
2. Ізоляція: поліетилен.
3. Зовнішній провідник: обплетення (88 %) з мідних дротів діаметром не менше 0,1 мм.
4. Оболонка: РК 75-9-12 - ПВХ пластикат; РК 75-9-13 - з світлостабілізованого поліетилену.

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.

Стандарти/ТУ

ТУ У 31.3-05758730-050-2008

Основні техніко-експлуатаційні характеристики

Електричні параметри при температурі 20 °C Частота, кГц Значення
Випробувальна напруга протягом 1 хв, кВ
- між внутрішнім і зовнішнім провідником
0,05 10,0
Випробувальна напруга внутрішніх розрядів в ізоляції, кВ 0,05 5,0
Електричний опір внутрішнього провідника, Ом/км, не більше пост. струм 12
Хвильовий опір, Ом Від 5 000 до 3 000 000 75 ± 2,5
Рабочая ёмкость, пФ/м Від 0,8 до 1,0 67,5 ± 2,5
Коефіцієнт загасання, номін., дБ/100м 200 000
1 000 000
12,0
30,0

Номенклатура та масо-габаритні характеристики (розрахункові)

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
РК 75-9-12 ОКЗ 12 171,2
РК 75-9-13 ОКЗ 12 149,2
