Радіочастотні кабелі РК 75-4,8-а60В(П)
Застосування
Кабелі призначені для внутрішньої прокладки в системах охоронної сигналізації і відеоспостереження, систем ефірного і супутникового телебачення, для передачі радіочастотного сигналу від приймальної антени до телевізора, та комутації приладів в діапазоні частот від 5 до 3000 МГц.

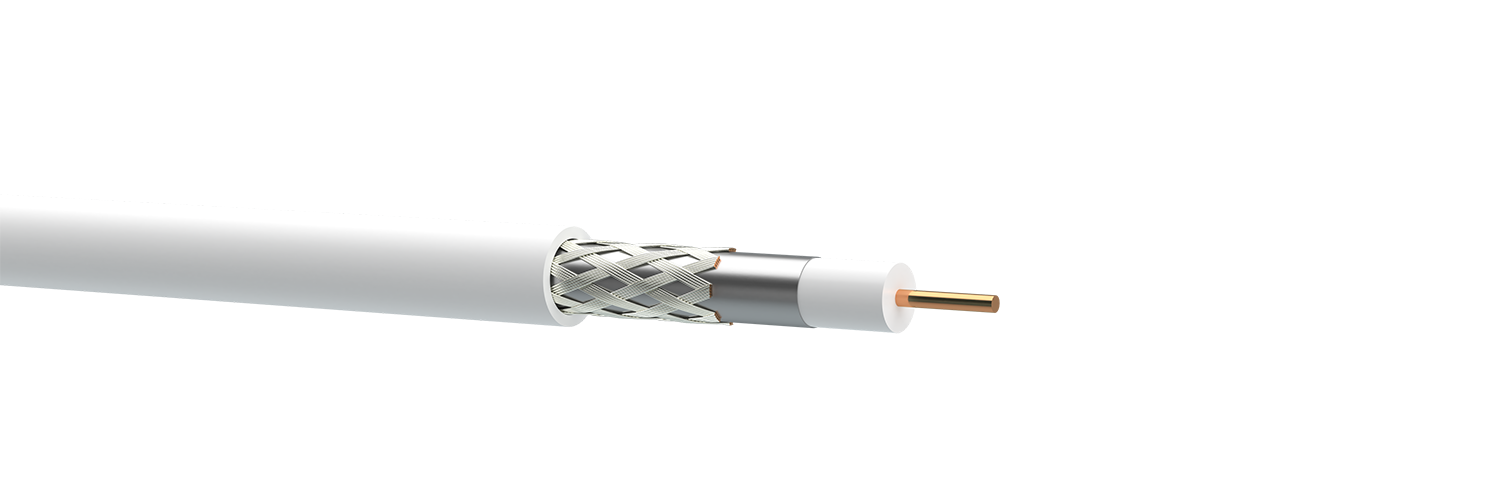

Типова конструкція
1. Внутрішній провідник: одножильний мідний діаметром 1,12 мм.
2. Ізоляція: фізично спінений поліетилен.
3. Зовнішній провідник: алюмополімерна стрічка + обплетення (60 %) з мідних луджених дротів.
4. Оболонка: ПВХ пластикат в марках з літерою "В"; з світлостабілізованого поліетилену в марках з літерою "П".
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
ТУ У 31.3-05758730-021-2003
Основні техніко-експлуатаційні характеристики
| Електричні параметри при температурі 20 °C | Частота, кГц | Значення |
| Випробувальна напруга протягом 1 хв, кВ - між внутрішнім і зовнішнім провідником |
0,05 | 2,0 |
| Електричний опір внутрішнього провідника, Ом/км, не більше | пост. струм | 17,8 |
| Хвильовий опір, Ом | Від 5 000 до 3 000 000 | 75 ± 3 |
| Робоча ємність пари, пФ/м | Від 0,8 до 1,0 | 51,7 ± 6 |
| Коефіцієнт загасання, номін., дБ/100м | 200 000 1 000 000 |
8,7 19,6 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| РК 75-4,8-а60В | 7,1 | 60,1 |
| РК 75-4,8-а60П | 7,1 | 50,6 |
