Кабель радіочастотний з полегшеною ізоляцією
Кабель радіочастотний РК 75-4-11 ОКЗ, РК 75-4-15 ОКЗ
Застосування
Кабелі призначені для зовнішньої прокладки в системах охоронної сигналізації і відеоспостереження, систем ефірного і супутникового телебачення, для передачі радіочастотного сигналу від приймальної антени до телевізора, та комутації приладів в діапазоні частот від 5 до 3000 МГц.
Типова конструкція

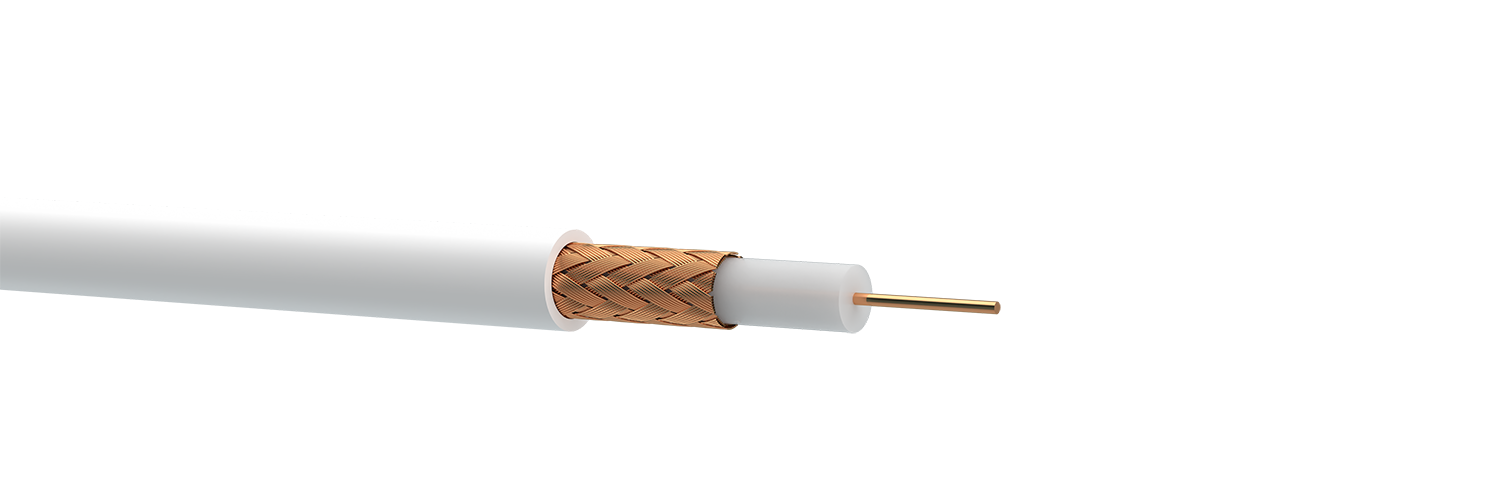

Структура кабелю
1. Внутрішній провідник: одножильний мідний діаметром 0,72 мм.
2. Ізоляція: поліетилен.
3. Зовнішній провідник: обплетення (82 %) з мідних дротів діаметром не менше 0,1 мм.
4. Оболонка: РК 75-4-11 - з світлостабілізованого поліетилену; РК 75-4-15 - ПВХ пластикат.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -50 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
ТУ У 31.3-05758730-050-2008
Основні техніко-експлуатаційні характеристики
Електричні параметри при температурі 20 °C | Частота, кГц | Значення |
Випробувальна напруга протягом 1 хв, кВ - між внутрішнім і зовнішнім провідником |
0,05 | 5,0 |
Випробувальна напруга внутрішніх розрядів в ізоляції, кВ | 0,05 | 2,5 |
Електричний опір внутрішнього провідника, Ом/км, не більше | пост. струм | 45 |
Хвильовий опір, Ом | Від 5 000 до 3 000 000 | 75 ± 2,5 |
Робоча ємність, пФ/м | Від 0,8 до 1,0 | 67,5 ± 2,5 |
Коефіцієнт загасання, номін., дБ/100м | 200 000 1 000 000 |
18,0 51,5 |
Номенклатура та масо-габаритні характеристики (розрахункові)
Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
РК 75-4-11 ОКЗ | 6,8 | 49 |
РК 75-4-15 ОКЗ | 6,8 | 54 |
