РК 75-2-13

РК 75-2-13

Застосування

Кабелі призначені для внутрішньої прокладки в системах охоронної сигналізації і відеоспостереження, систем ефірного і супутникового телебачення, для передачі радіочастотного сигналу від приймальної антени до телевізора, та комутації приладів в діапазоні частот від 5 до 3000 МГц.

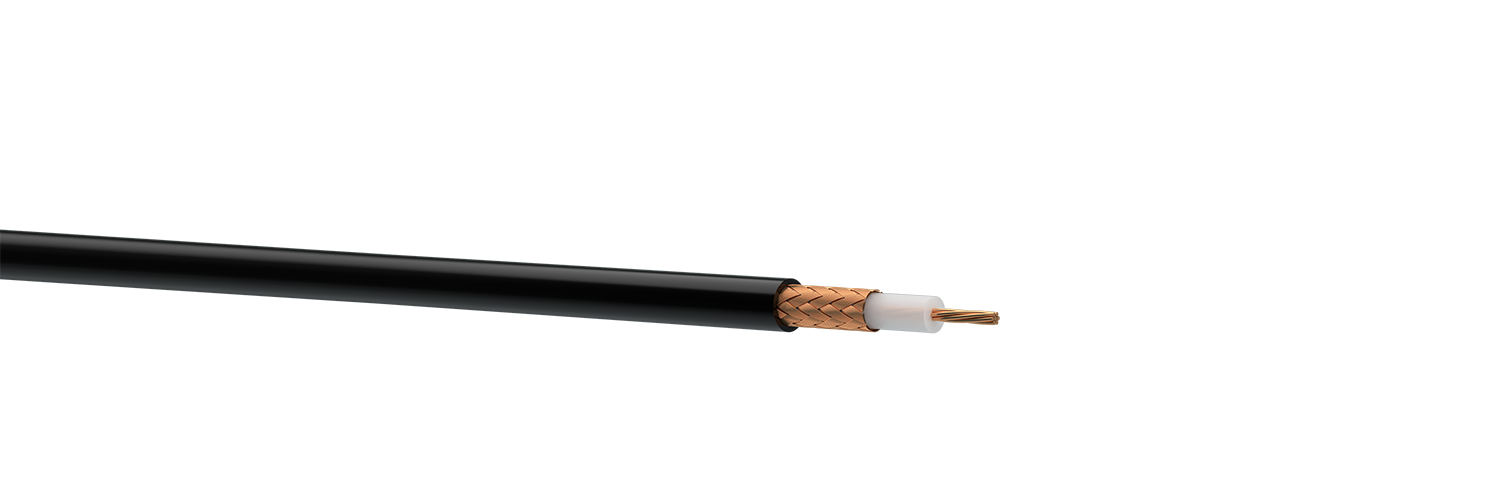

Типова конструкція

Структура кабелю

1. Внутрішній провідник: багатожильний мідний діаметром 0,36 мм (7х0,12мм).
2. Ізоляція: поліетилен.
3. Зовнішній провідник: обплетення (90 %) з мідних дротів.
4. Оболонка: світлостабілізований поліетилен.

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -50 °C ... +60 °C.

Стандарти/ТУ

ГОСТ 11326.0-78

Основні техніко-експлуатаційні характеристики

Електричні параметри при температурі 20 °C Частота, кГц Значення
Випробувальна напруга протягом 1 хв, кВ
- між внутрішнім і зовнішнім провідником
0,05 1,0
Електричний опір внутрішнього провідника, Ом/км, не більше пост. струм 222
Хвильовий опір, Ом Від 5 000 до 3 000 000 75 ± 3
Робоча ємність пари, пФ/м Від 0,8 до 1,0 54,3±6
Коефіцієнт загасання, номін., дБ/100м 200 000
1 000 000
30,55
68,66

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
РК 75-2-13 3,4 17,5
