Кабелі радіочастотні зі спіненої ізоляцією
Кабель радіочастотний РК 75-1,5-80В (П)
Застосування
Кабелі призначені для внутрішньої прокладки в системах охоронної сигналізації і відеоспостереження, систем ефірного і супутникового телебачення, для передачі радіочастотного сигналу від приймальної антени до телевізора, та комутації приладів в діапазоні частот від 5 до 3000 МГц.
Типова конструкція

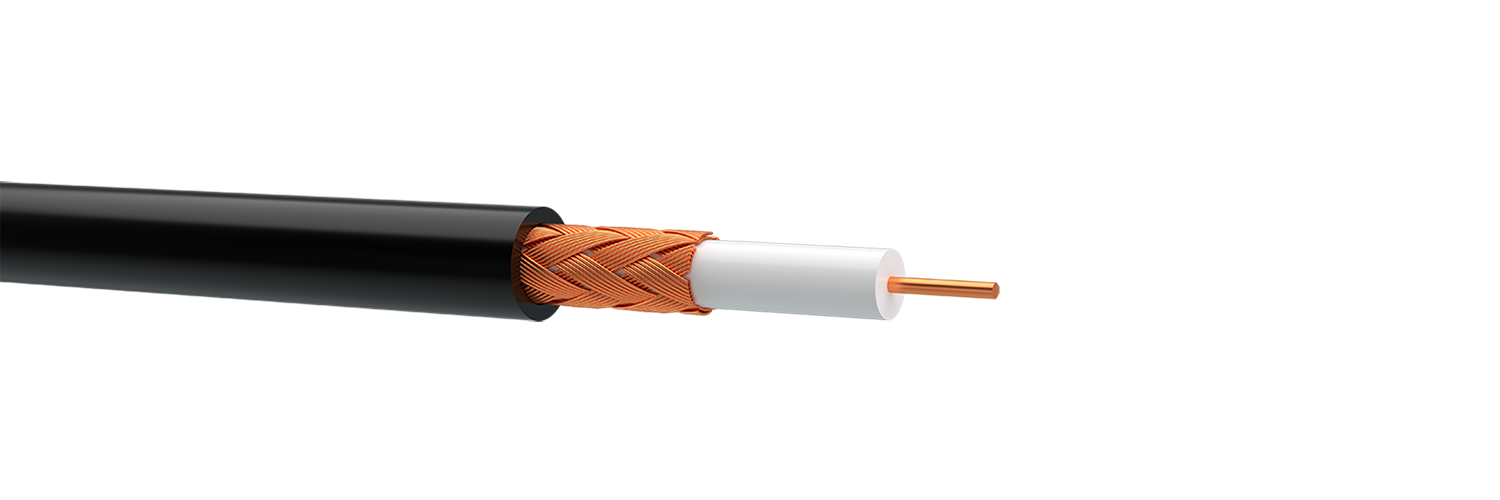

Структура кабелю
1. Внутрішній провідник: одножильний мідний діаметром 0,32 мм.
2. Ізоляція: фізично спінений поліетилен.
3. Зовнішній провідник: обплетення (75 %) з мідних дротів.
4. Оболонка: РК 75-1,5-80В - ПВХ пластикат; РК 75-1,5-80П - з світлостабілізованого поліетилену.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
ТУ У 31.3-05758730-021-2003
Основні техніко-експлуатаційні характеристики
| Електричні параметри при температурі 20 °C | Частота, кГц | Значення |
| Випробувальна напруга протягом 1 хв, кВ - між внутрішнім і зовнішнім провідником |
0,05 | 1,0 |
| Електричний опір внутрішнього провідника, Ом/км, не більше | пост. струм | 222 |
| Хвильовий опір, Ом | Від 5 000 до 3 000 000 | 75 ± 3 |
| Робоча ємність пари, пФ/м | Від 0,8 до 1,0 | 54,3±6 |
| Коефіцієнт загасання, номін., дБ/100м | 200 000 1 000 000 |
30,55 68,66 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| РК 75-1,5-80В | 3,0 | 11,2 |
| РК 75-1,5-80П | 3,0 | 10,0 |
