Кабелі для відеоспостереження КВК-Пт-2+2х0,50(0,75)

Кабели для видеонаблюдения КВК-Пт-2+2х0,50(0,75)

Застосування

Кабелі для зовнішнього прокладання в системах охоронної сигналізації та відеоспостереження.
Експлуатація при частотах від 5 МГц до 1000 МГц. Жили дистанційного живлення (ДЖ) служать для підключення живлення віддалених відеокамер.

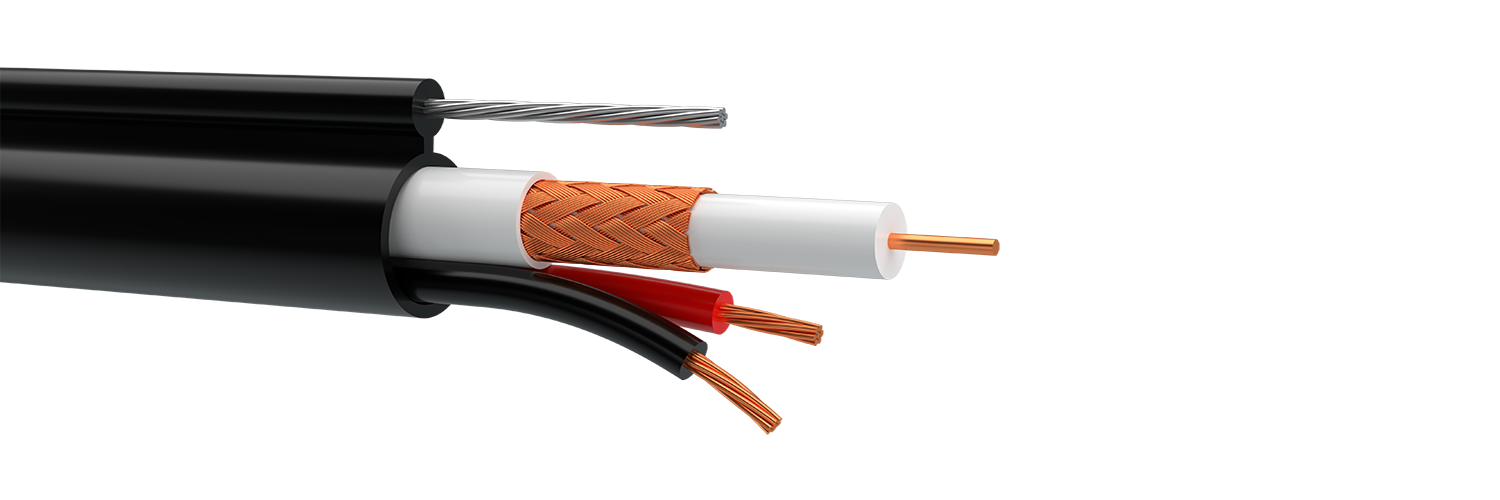

Типова конструкція

Кабели для видеонаблюдения КВК-Пт-2+2х0,50(0,75)

Структура кабелю

1. Радіочастотний кабель (РК):
1.1. Внутрішній провідник: багатожильний мідний діаметром 0,36 мм.
1.2. Ізоляція: фізично спінений поліетилен.
1.3. Зовнішній провідник: обплетення (не менше 65%) з мідних дротів діаметром не менше 0,08 мм.
1.4. Оболонка: ПВХ пластикат.
2. Жили ДЖ.
2.1. Багатодротові мідні перерізом
0,50 мм 2 або 0,75 мм 2 .
2.2. Ізоляція: ПВХ пластикат.
3. РК і дві жили ДЖ, що відрізняються за кольором, скручені в сердечник.
4. Загальна оболонка з світлостабілізованого поліетилену накладено одночасно на сердечник і сталевий канат діаметром 1,2 мм.

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -50 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Розтягуюче зусилля кабелю - не менше 450 Н.

Стандарти/ТУ

ТУ У 27.3-05758730-088:2013

Основні техніко-експлуатаційні характеристики

Електричні параметри при температурі 20 °C Частота, кГц Значення
Випробувальна напруга протягом 1 хв, кВ
між внутрішнім провідником і обплетенням; між жилами ДЖ
пост. струм
0,05
0,8
0,6
Електричний опір жил ДЖ, Ом/км, не більше, Ом/км, не более
- для жил перерізом 0,50 мм2
- для жил перерізом 0,75 мм2
пост. струм
40
27
Хвильовий опір РК, Ом 5000 - 1 000 000 75

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішні розміри, мм Маса, кг/км
КВК-Пт-2+2х0,50 6,9х9,7 54
КВК-Пт-2+2х0,75 7,0х9,8 59
