Комбіновані кабелі систем відеоспостереження
Кабелі для відеоспостереження RG-59+2*n, RG-6+2*n
Застосування
Кабелі використовуються в системах відеоспостереження. Експлуатація при частотах від 5 МГц до 1000 МГц. Жили дистанційного живлення (ДЖ) для підключення живлення віддалених відеокамер.

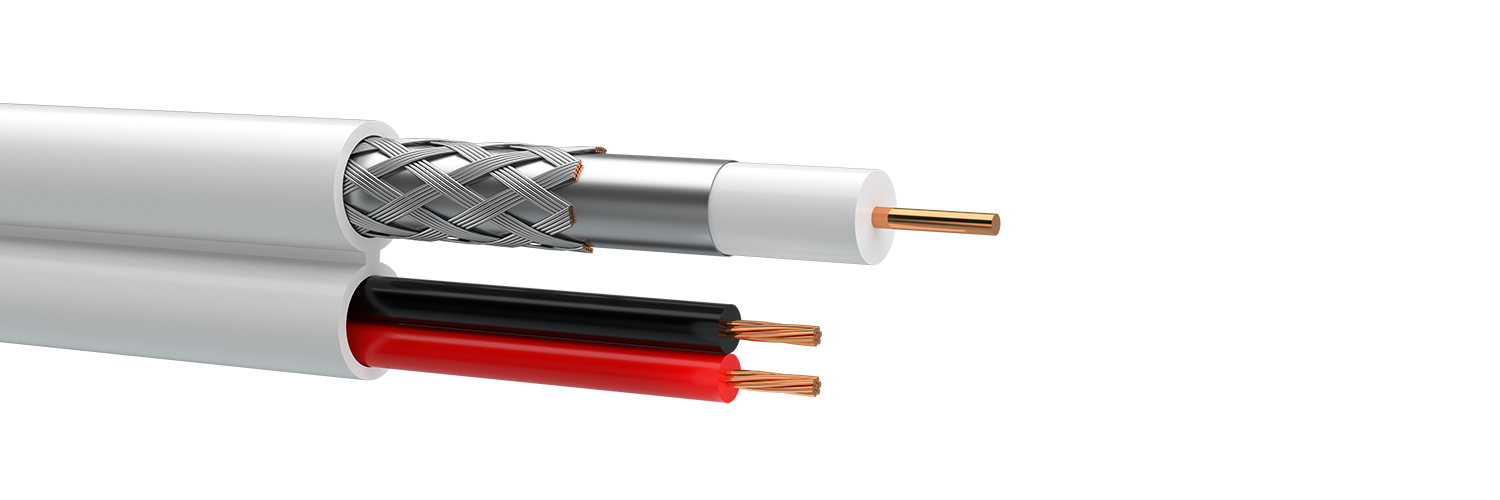

Типова конструкція
Структура кабелю
1. Радіочастотний кабель:
1.1. Внутрішній провідник: одножильний мідний діаметром 0,8 мм (1,0 мм).
1.2. Ізоляція: фізично спінений поліетилен.
1.3. Екран: алюмолавсанова стрічка.
1.4. Зовнішній провідник: обплетення (не менше 90%) з мідних луджених дротів діаметром не менше 0,08 мм.
2. Жили ДЖ 2*0,5 мм кв (2*0,75 мм кв).
2.1. Багатодротові мідні.
2.2. Ізоляція: ПВХ пластикат.
6. Загальна оболонка з ПВХ пластикату.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
Основні техніко-експлуатаційні характеристики
| Електричні характеристики радіочастотного кабелю | RG-59+ | RG-6+ |
| Хвильовий опір, Ом | 75 | 75 |
| Ємність, пФ/м | 57 | 67 |
| Швидкість поширення сигналу, % | 85 | 85 |
| Опір: внутр. провідник/зовн. провідник, Ом/км | 35.5/24.6 | 22.5/24 |
| Загасання при 20°С 5 МГц 50 МГц 200 МГц |
1.93 6.13 12.3 |
1.53 4.85 9.74 |
| Зворотні втрати 30-470 MГц, дБ | >23 | >23 |
| Екранування 5-10 MГц, дБ | >75 | >75 |
| Електричні характеристики жил ДЖ | 0.50 мм кв | 0.75 мм кв |
| Робоча напруга, В | 250 | 250 |
| Рекомендований струм жили, А | 0,45 | 0,70 |
| Опір провідників постійному струму при температурі 20 С, Ом/км | 34,5 | 23,0 |
| Випробувальна напруга змінного струму, В | 2000 | 2000 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішні розміри, мм | Маса, кг/км |
| RG-59+2*0.50 | 6.1x11.5 | 69.1 |
| RG-59+2*0.75 | 6.1x12.3 | 75.0 |
| RG-6+2*0.50 | 6.9x12.8 | 108.5 |
| RG-6+2*0.75 | 6.9x13.3 | 112.7 |
