Кабелі для відеоспостереження КВК- В(П)-3+2*0,50(0,75)
Застосування
Кабелі для внутрішньої і зовнішньої прокладки (з літерою "П") в системах відеоспостереження.
Експлуатація при частотах від 5 МГц до 1000 МГц. Жили дистанційного живлення (ДЖ) служать для підключення живлення віддалених відеокамер.

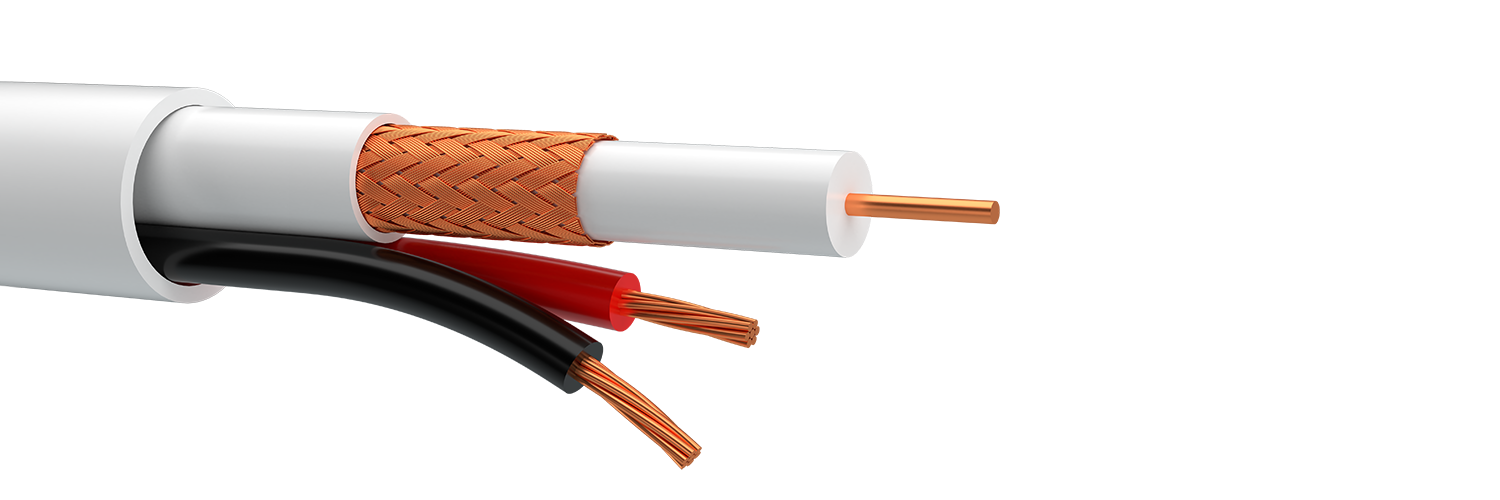

Типова конструкція
1. Радіочастотний кабель (РК):
1.1. Внутрішній провідник: одножильний мідний діаметром 0,65 мм.
1.2. Ізоляція: фізично спінений поліетилен.
1.3. Зовнішній провідник: обплетення (не менше 80%) з мідних дротів діаметром не менше 0,08 мм.
1.4. Оболонка: ПВХ пластикат.
2. Жили ДЖ.
2.1. Багатодротові мідні перерізом
0,50 мм 2 або 0,75 мм 2 .
2.2. Ізоляція: ПВХ пластикат.
3. РК і дві жили ДЖ, що відрізняються за кольором, скручені в сердечник.
4. Загальна оболонка: КВК-В-3+2*0,50 (КВК-В-3+2*0,75) з ПВХ пластикату; КВК-П-3+2*0,50 (КВК-П-3+2*0,75) з світлостабілізованого поліетилену.
Умови монтажу та експлуатації
Температурний діапазон КВК-В-3+2*0,50 (КВК-В-3+2*0,75):
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Температурний діапазон КВК-П-3+2*0,50 (КВК-П-3+2*0,75):
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -50 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
ТУ У 27,3-05758730-088:2013
Основні техніко-експлуатаційні характеристики
| Електричні параметри при температурі 20 °C | Частота, кГц | 75 |
| Випробувальна напруга протягом 1 хв, кВ між внутрішнім провідником і обплетенням; між жилами ДЖ |
пост. струм 0,05 |
0,8 0,6 |
| Електричний опір жил ДЖ, Ом/км, не більше - для жил перерізом 0,50 мм2 - для жил перерізом 0,75 мм2 |
пост. струм | 40 27 |
| Хвильовий опір РК, Ом | 5000 - 1 000 000 | 75 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішні розміри, мм | Маса, кг/км |
| КВК- В-3+2*0,50 | 7,5 | 58,4 |
| КВК- П-3+2*0,50 | 7,5 | 52,0 |
| КВК- В-3+2*0,75 | 8,3 | 69,1 |
| КВК- П-3+2*0,75 | 8,3 | 62,1 |
