Кабелі для відеоспостереження CCTV 1+4 MINI U4 4*0.22, CCTV 1+2 MINI U4 2*0.50
Застосування
Спеціальний сигнальний кабель для монтажу домофонів та систем відеоспостереження.
Кабель CCTV дозволяє передавати відеосигнал камер, домофонів та живлення на відстань до 200 метрів без втрат.

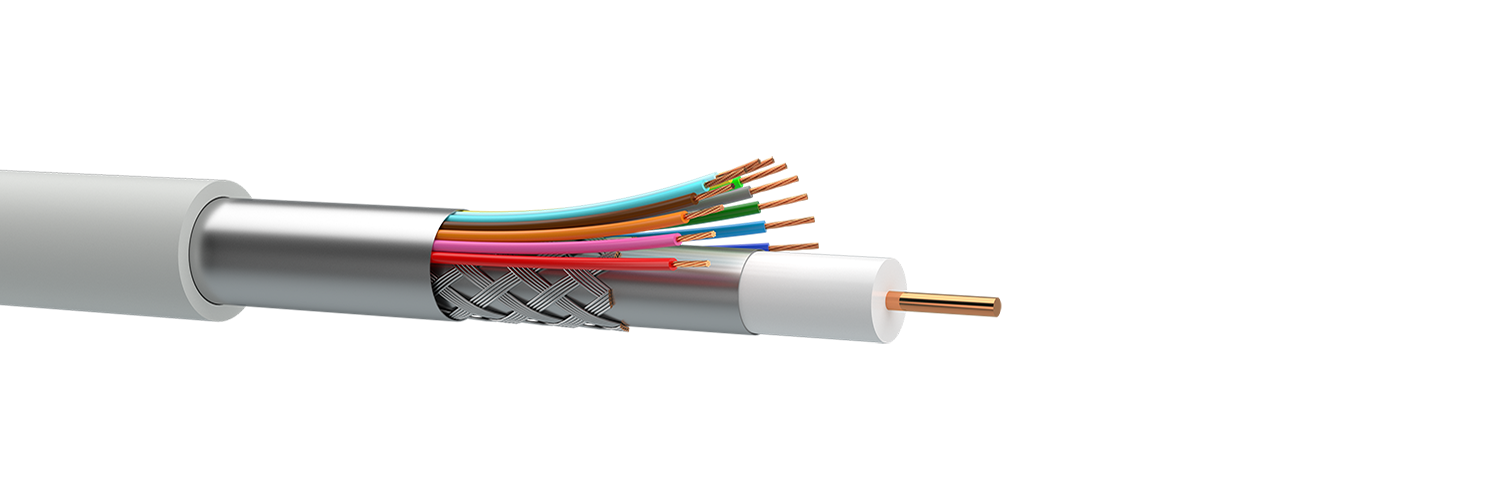

Типова конструкція
1. Радіочастотний кабель:
1.1. Внутрішній провідник: одножильний мідний діаметром 0,6 мм.
1.2. Ізоляція: фізично спінений поліетилен.
1.3. Зовнішній провідник: алюмолавсанова стрічка + обплетення (не менше 70%) з алюмінієвих дротів діаметром 0,12 мм.
2. Жили ДЖ в кабелі CCTV 1+4 MINI U4 4*0.22.
2.1. Багатожильні з мідних дротів перерізом 0,22 мм кв.
2.2. Ізоляція: ПВХ пластикат.
3. Жили ДЖ в кабелі CCTV 1+2 MINI U4 2*0.50.
3.1. Багатодротова з мідних дротів перерізом 0,50 мм кв.
3.2. Ізоляція: ПВХ пластикат.
4. РК і чотири жили ДЖ, що відрізняються за кольором, скручені в сердечник.
5. Екран: алюмолавсанова стрічка.
6. Загальна оболонка з спеціалізованого м'якого ПВХ пластикату сірого кольору.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
Основні техніко-експлуатаційні характеристики
Електричні характеристики радіочастотного кабелю | CCTV 1+4 MINI U4 4*0.22 | CCTV 1+2 MINI U4 2*0.50 |
Хвильовий опір, Ом | 75 | 75 |
Ємність, пФ/м | 54.5 | 54.5 |
Швидкість поширення сигналу, % | 80 | 80 |
Опір: внутр. провідник/зовн. провідник, Ом/км | 63.1 | 63.1 |
Загасання при 20°С 5 МГц 50 МГц 200 МГц |
2.65 8.40 16.87 |
2.65 8.40 16.87 |
Зворотні втрати 30-470 MГц, дБ | >23 | >23 |
Екранування 5-10 MГц, дБ | >75 | >75 |
Електричні характеристики жил ДП | 0,22 мм кв | 0,50 мм кв |
Робоча напруга, В | 250 | 250 |
Рекомендований струм жили, А | 0,28 | 0,45 |
Опір провідників постійному струму при температурі 20 С, Ом/км | 90 | 34,5 |
Випробувальна напруга змінного струму, В | 1500 | 1500 |
Номенклатура та масо-габаритні характеристики
Марка кабелю | Зовнішні розміри, мм | Маса, кг/км |
CCTV 1+4 MINI U4 4*0.22 | 6,6 | 45 |
CCTV 1+2 MINI U4 2*0.50 | 6,9 | 47 |
