Кабелі для відеоспостереження CCTV mini RG-59+(2*0,50+2*0,22), CCTV mini RG-59+(2*0,50+2*0,22)Р
Застосування
Спеціальний сигнальний кабель для монтажу домофонів та систем відеоспостереження.
Кабель CCTV дозволяє передавати відеосигнал камер, домофонів та живлення на відстань до 100 метрів без втрат.

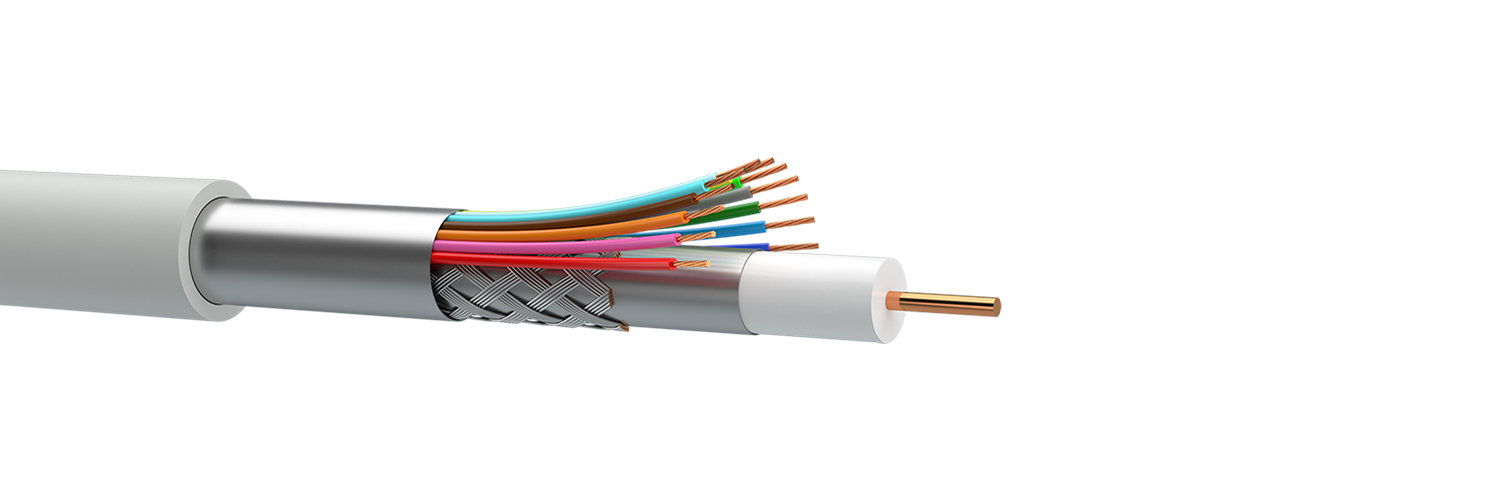

Типова конструкція
1. Радіочастотний кабель:
1.1. Внутрішній провідник: багатожильний мідний діаметром 0,6 мм (7х0,2 мм).
1.2. Ізоляція: поліетилен.
1.3. Зовнішній провідник: обплетення (не менше 90%) з мідних дротів діаметром не менше 0,08 мм.
2. Жили ДЖ 2*0,5 мм кв.
2.1. Багатодротові мідні.
2.2. Ізоляція: ПВХ пластикат.
3. Жили ДЖ 2*0,22 мм кв.
3.1. Багатодротові мідні.
3.2. Ізоляція: ПВХ пластикат.
4. РК і чотири жили ДЖ, що відрізняються за кольором, скручені в сердечник.
5. Екран: алюмолавсанова стрічка.
6. Жила стікання: мідна багатожильна.
7. Загальна оболонка з спеціального м'якого ПВХ пластикату сірого кольору.
В конструкції з буквою "P" оболонка виконана з світлостабілізованого поліетилену.
Умови монтажу та експлуатації
Температурний діапазон CCTV mini RG-59+(2*0,50+2*0,22):
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Температурний діапазон CCTV mini RG-59+(2*0,50+2*0,22)P:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -50 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Стандарти/ТУ
ТУ У 27,3-05758730-088:2013
Основні техніко-експлуатаційні характеристики
| Електричні характеристики радіочастотного кабелю | ||
| Хвильовий опір, Ом | 75 | |
| Ємність, пФ/м | 55 | |
| Швидкість поширення сигналу, % | 80 | |
| Опір: внутр./зовн. провідник, Ом/км | 80/38,3 | |
| Загасання при 20°С 5 МГц 50 МГц 200 МГц |
3,40 10,90 21,20 |
|
| Зворотні втрати 30-470 MГц, дБ | >20 | |
| Екранування 5-10 MГц, дБ | >70 | |
| Електричні характеристики жил ДП | 0,22 мм кв | 0,50 мм кв |
| Робоча напруга, В | 250 | 250 |
| Рекомендований струм жили, А | 0,28 | 0,45 |
| Опір провідників постійному струму при температурі 20 С, Ом/км | 90 | 34,5 |
| Випробувальна напруга змінного струму, В | 1500 | 1500 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішні розміри, мм | Маса, кг/км |
| CCTV mini RG-59+(2*0,50+2*0,22) | 6,3 | 51,7 |
| CCTV mini RG-59+(2*0,50+2*0,22)Р | 6,3 | 45,7 |
