W nx0.22 (M)

W nx0.22 (M)

Застосування

Кабелі застосовуються в системах охоронної і пожежної сигналізації, контролю доступу, управління і зв'язку.

Типова конструкція

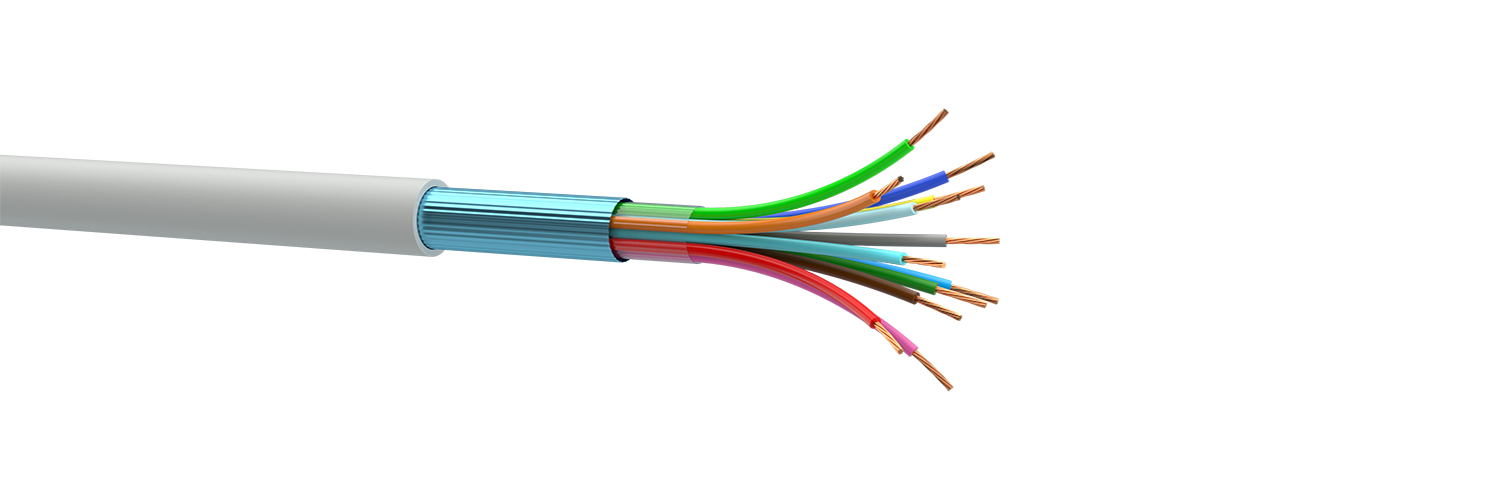

Структура кабелю

1. Струмопровідна жила: багатодротяна мідна діаметром 0,60 мм (7х0,20 мм).
2. Ізоляція: поліетилен.
Ізоляція жив має кольорове кодування.
3. Екран: алюмолавсанова стрічка (без екрану в марці кабелю з літерою "М").
4. Оболонка: ПВХ пластикат білого кольору звичайної теплостійкості.

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 12 діаметрів кабелю.

Стандарти/ТУ

Основні техніко-експлуатаційні характеристики

Номінальна напруга, В 250
Випробувальна напруга, В 1500
Опір ізоляції, Мом/км >5000
Опір провідників, Ом/км 90
Конструкція провідників 7х0,20
Електрична ємність «жила-жила», нФ/км 130

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
W 2*0,22 3.6 13.1
W 4*0,22 4.2 19.1
W 6*0,22 5.0 26.9
W 8*0,22 8.6 34.6
