КСС nx2x0.8
Застосування
Для інсталяції систем пожежної сигналізації, а також для систем управління і контролю доступу. Використовуються переважно для здійснення телекомунікаційних зв'язків усередині приміщень як в сухих, так і у вологих місцях, а також на відкритому повітрі при використанні кабелів у спеціальних оболонках. Дані кабелі придатні для використання на телефонних станціях і комутаторах для передачі сигналів і даних.

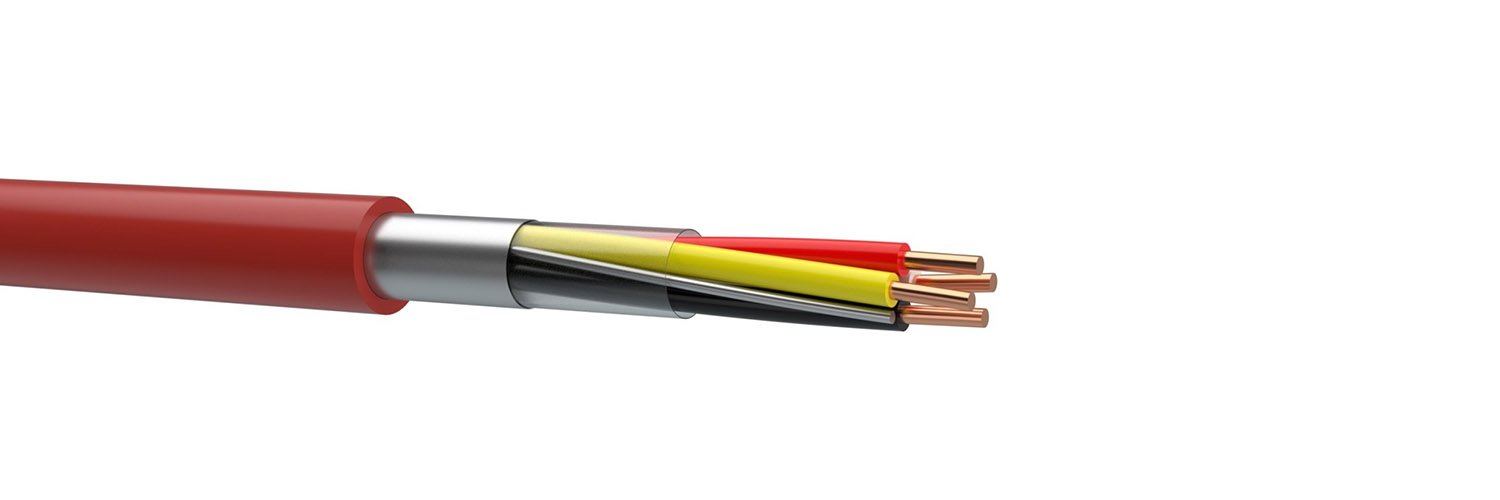

Типова конструкція
1. Струмопровідна жила: мідна діаметром 0,80 мм.
2. Ізоляція: полівінілхлоридний пластикат зниженої горючості. Ізоляція жил має колірне кодування.
3. Екран: алюмолавсановая стрічка.
4. Жила стікання: мідний дріт.
5. Оболонка: ПВХ пластикат червоного кольору звичайної теплостійкості.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 12 діаметрів кабелю.
Стандарти/ТУ
ТУ У 27.3-05758730-091:2013
Основні техніко-експлуатаційні характеристики
| Електричний опір ланцюга при температурі 20 С, не більше, Ом/км | 70 |
| Електричний опір ізоляції провідників при температурі 20 °C, не менше, Мом/км | 100 |
| Електрична ємність пари на 1 км довжини кабелю, не більше (без екрану/в екрані), нФ/км | 49/58 |
| Коефіцієнт загасання на частоті 1 кГц, не більше, дБ/км | 1,2 |
| Робоча напруга, не більше, В | 300 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| КСС 1x2x0.8 | 4,9 | 31,3 |
| КСС 2x2x0.8 | 5,6 | 47,6 |
| КСС 3x2x0.8 | 6,5 | 66,0 |
| КСС 4x2x0.8 | 7,6 | 89,6 |
| КСС 5x2x0.8 | 9,4 | 107,3 |
| КСС 6x2x0.8 | 10,2 | 123,8 |
| КСС 8x2x0.8 | 10,6 | 153,3 |
| КСС 10x2x0.8 | 12,3 | 187,1 |
| КСС 12x2x0.8 | 16,3 | 241,9 |
