Кабелі передачі даних LiYCY

Кабелі передачі даних LiYCY (TP) nx2x0.75

Застосування

Кабелі передачі даних з оптимальним екрануванням та парним скручуванням жил. Хороший захист від впливу ззовні електричних полів (наприклад силових кабелів). Сухі та вологі приміщення.

Типова конструкція

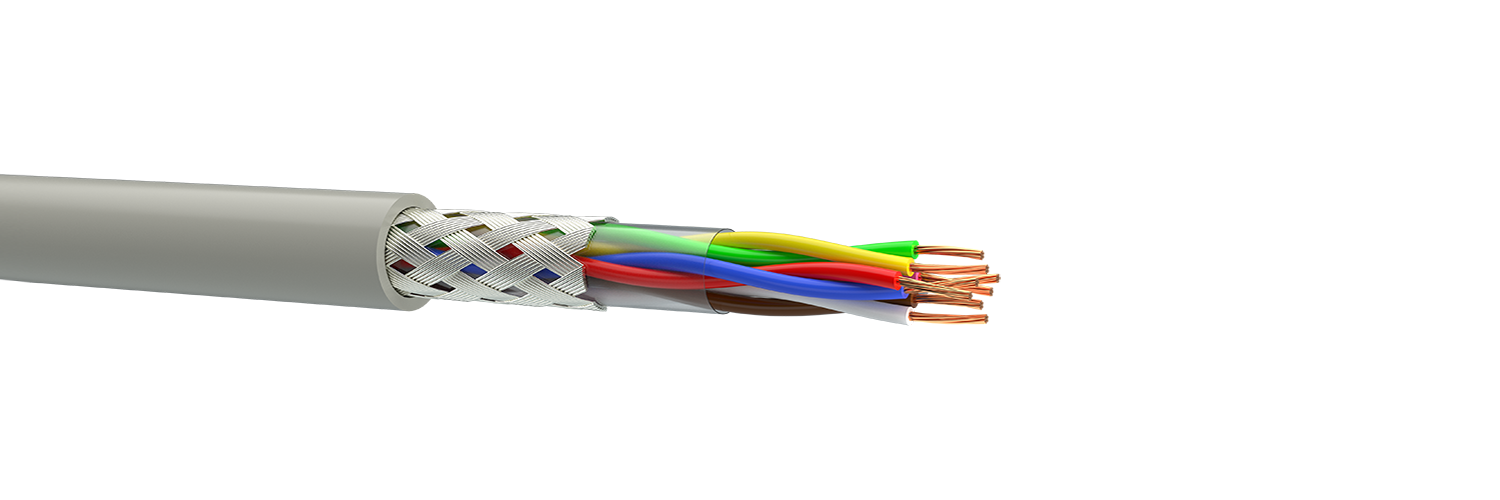

Структура кабелю

1. Струмопровідна жила: багатодротова мідна перетином 0,75 мм кв (5 клас жили).
Струмопровідні жили скручені в пару і мають кольорове кодування ізоляції у відповідності з DIN 47100.
2. Ізоляція: ПВХ пластикат.
3. Обплетення (85 %): мідні луджені дроти.
4. Оболонка: спеціальний ПВХ пластикат сірого кольору.

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.

Стандарти/ТУ

VDE 0812 (DIN 47414)
VDE 0482

Основні техніко-експлуатаційні характеристики

Електричний опір струмопровідних жил постійного струму при 20оС і довжині 1 км, не більше Ом/км 26.0
Опір ізоляції на довжині 1 км при температурі 20 С і нормальної відносної вологості, не менш МОм: 20
Індуктивність ланцюга «жила-жила», не більше мГн/км 0,65
Електрична ємність, не більше мГн/км
«жила-жила»
«жила-екран»

120
160

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
LiYCY 2*2*0,75 8.5 106.0
LiYCY 3*2*0,75 9.4 140.1
LiYCY 4*2*0,75 10.7 179.4
LiYCY 5*2*0,75 11.1 215.7
LiYCY 6*2*0,75 12.1 246.3
LiYCY 8*2*0,75 14.7 305.3
LiYCY 12*2*0,75 16.2 456.0
