Кабелі передачі даних LiYCY

Кабелі передачі даних LiYCY nx0.75

Применение

Кабель предназначен для применения в условиях значительного уровня электромагнитных помех, например - промышленное производство. Используются в качестве контрольного, сигнального кабеля для передачи аналоговых и цифровых сигналов в измерительных, управляющих электронных устройствах и компьютерных системах с рабочим напряжением до 250 В частотой до 3 кГц переменного тока или рабочим напряжением до 350 В постоянного тока. Кабели стойки к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.

Типовая конструкция

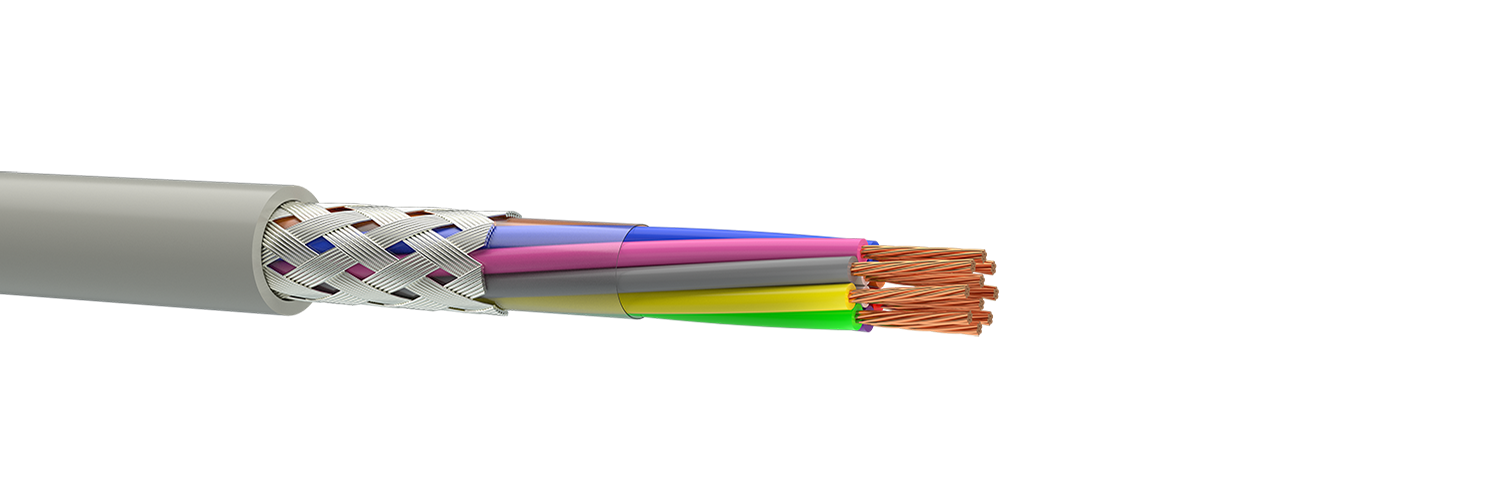

Структура кабеля

1. Токопроводящая жила: многопроволочка медная сечением 0,75 мм кв (5 класс жилы).
Токопроводящие жилы скручены в пучок и
имеют цветовую кодировку изоляции в соответствии с DIN 47100.
2. Изоляция: ПВХ пластикат.
3. Оплетка (85 %): медные луженые проволоки.
4. Оболочка: специальный ПВХ пластикат серого цвета.

Условия монтажа и эксплуатации

Температурный диапазон:
- во время монтажа: -10 °C ... +50 °C;
- во время эксплуатации: -20 °C ... +70 °C.

Стандарты/ТУ

VDE 0812

Основные технико-эксплуатационные характеристики

Электрическое сопротивление токопроводящих жил постоянному току при 20 С и длине 1 км., не более Ом/км 26.0
Сопротивление изоляции на длине 1 км при температуре 20 С и нормальной относительной влажности, не менее МОм: 20
Индуктивность цепи «жила-жила», не более мГн/км 0,65
Электрическая емкость, не более мГн/км
«жила-жила»
«жила-экран»

120
180

Номенклатура и массо-габаритные характеристики

Марка кабеля Наружный диаметр, мм Масса, кг/км
LiYCY 2*0,75 6.1 53.2
LiYCY 3*0,75 6.4 65.2
LiYCY 4*0,75 6.9 76.0
LiYCY 5*0,75 7.5 93.7
LiYCY 6*0,75 8.1 107.2
LiYCY 7*0,75 8.7 121.6
LiYCY 8*0,75 9.3 134.8
