BUS 1*2*0,98 В К-29
Застосування
Симетричні кабелі парної скрутки призначені для одиночної стаціонарної прокладки в системах промислової автоматизації технологічних процесів і мереж передачі у вибухонебезпечних зонах, побудованих у відповідності зі стандартом PROFIBUS IEC 61158-2 і специфікаціями ISA/SP 50 (Foundation Fieldbus). Кабелі експлуатуються всередині та поза приміщеннями, за умови захисту від прямого впливу сонячного випромінювання і атмосферних опадів.

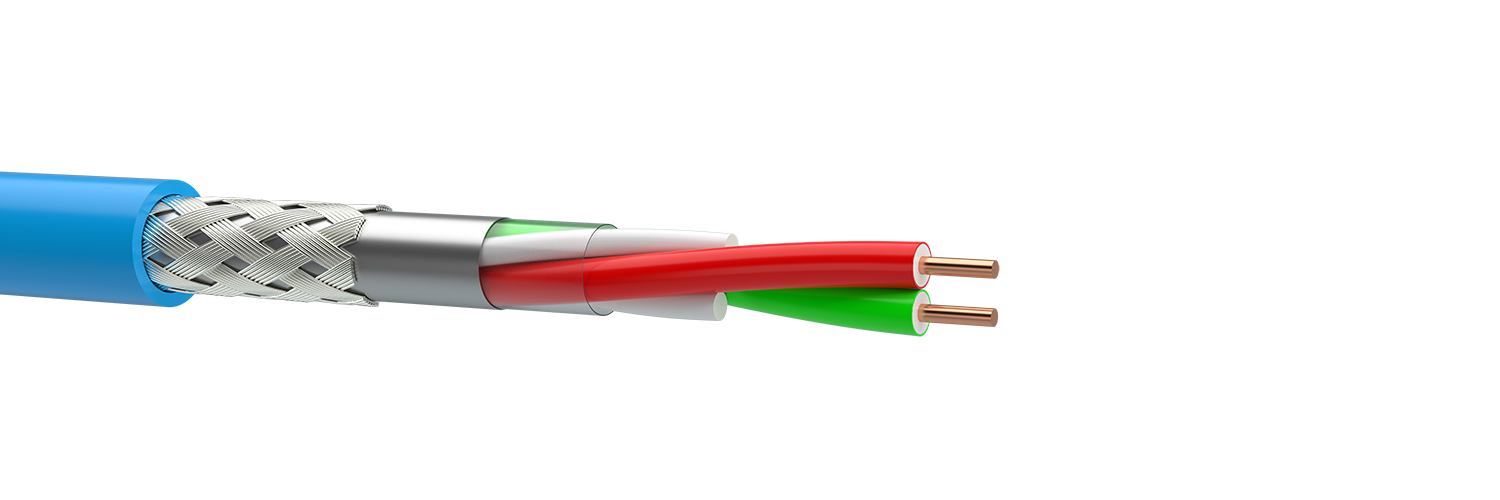

Типова конструкція
1. Струмопровідна жила: однодротяна мідна діаметром 0,98 мм.
Струмопровідні жили скручені в пару.
Пари мають кольорове кодування ізоляції.
2. Ізоляція: фізично спінений поліетилен.
3. Екран: алюмолавсанова стрічка.
4. Жила стікання: мідна луджена.
5. Обплетення (70 %): мідні луджені дроти.
6. Оболонка: з ПВХ пластикату звичайної теплостійкості.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Стандарти/ТУ
PROFIBUS IEC 61158-2 і специфікаціями ISA/SP 50 (Foundation Fieldbus)
Основні техніко-експлуатаційні характеристики
| Електричні параметри при температурі 20 °C | Частота, кГц | Значення |
| Випробувальна напруга протягом 1 хв, кВ - між усіма жилами і екраном: |
пост. струм 0,05 |
0,7 0,5 1,4 1,0 |
| Електричний опір ізоляції, перерахований на 1 км довжини і температуру 20 0С, МОм, не менш | пост. струм | 5000 |
| Електрична ємність пари, пФ/м | От 0,8 до 1,0 | 46,0 |
| Власне загасання, не більше, дБ/100м | 39 | 0,3 |
| Електричний опір струмопровідної жили, Ом/км, не більше | пост. струм | 27,1 |
| Хвильовий опір, Ом | 1000 | 46,0 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| BUS 1*2*0,98 В К-29 | 8,5 | 65,2 |
