Кабель монтажний МКЕфШВ, екранований

Кабель монтажный МКЭфШВ, экранированный

Застосування

Кабелі монтажні багатожильні з полівінілхлоридною ізоляцією та оболонкою використовуються для фіксованого межприборного монтажу електричних пристроїв, що працюють при номінальній змінній напрузі до 500 В частотою до 400 Гц або постійній напрузі до 750 В.

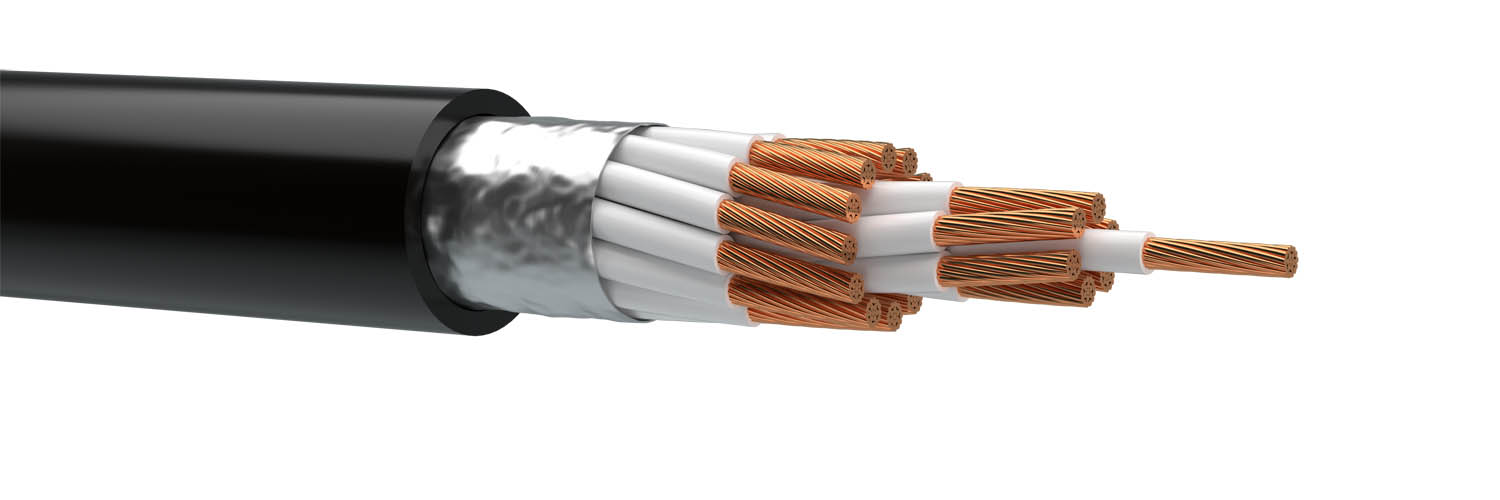

Типова конструкція

Структура кабелю

1. Струмопровідна жила - мідна луджена або нелуджена багатодротяна жила, 4 або 5 класу гнучкості
Перетин жил, мм кв: 0,35; 0,5; 0,75; 1,0; 1,2; 1,5; 2,5;
Число жил: для жил 2-61; для пар / трійок 1-37;
Маркування жил: колірна; цифрова;
Скручування жил: в сердечник з одиночних жил; в пари; в трійки;
2. Ізоляція - полівінілхлоридний пластикат;
3. Поясна ізоляція - поліетилентерефталатна плівка (ПЕТ);
4. Екран у вигляді алюмофольгірованої стрічки;
5. Оболонка - полівінілхлоридний пластикат.

Варіанти виконання

МКЕфШВнг з оболонкою з ПВХ пластикату зниженої горючості;
МКЕфШВнг-LS з оболонкою та ізоляцією з ПВХ пластикату зниженої горючості зі зниженим димогазовиділенням;
МКЕфШВвнг-LS з водоблокуючим елементом, оболонкою та ізоляцією з ПВХ пластикату зниженої горючості зі зниженим димогазовиділенням;
МКЕфШВнг-FRLS вогнестійкий, з оболонкою та ізоляцією з ПВХ пластикату зниженої горючості зі зниженим димогазовиділенням;
МКЕфШВвнг-FRLS вогнестійкий, з водоблокуючим елементом, оболонкою та ізоляцією з ПВХ пластикату зниженої горючості зі зниженим димогазовиділенням;
МКЕфШВнг-HF з оболонкою та ізоляцією з полімерного компаунда що не містить галогенів;
МКЕфШВвнг-HF з водоблокуючим елементом, оболонкою та ізоляцією з полімерного компаунда що не містить галогенів;
МКЕфШВнг-FRHF вогнестійкий, з оболонкою та ізоляцією з полімерного компаунда що не містить галогенів;
МКЕфШВвнг-FRHF вогнестійкий, з водоблокуючим елементом, оболонкою та ізоляцією з полімерного компаунда що не містить галогенів.

Основні техніко-експлуатаційні характеристики

Температура експлуатації -50°С до +70°С
Температура прокладки і монтажу -15°С до +50°С
Тривало допустима температура на жилі кабелю + 70°С
Мінімальний радіус вигину при монтажі 10 D
Максимальна індуктивність при t° = +20°C не більше 0,9 мГн/км при частоті 1,0 кГц
Електричний опір жил ДСТУ EN 60228
Мінімальний термін служби 25 років
Робоча напруга змінне - 660 В частоти до 400Гц; постійне - до 1400 В
Випробування кабелів змінною напругою частотою 50 Гц 2000 В
