Кабель симетричний з низьким значенням погонної ємності КІФ-нг(А)-HF Nх2х0,78
Застосування
Кабелі призначені для високошвидкісної передачі даних у відповідності зі стандартом ИСО/МЭК 8482, EIA RS-485 (ТIA/EIA-485-A).
Кабелі використовуються для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури. Допускається прокладання і експлуатація кабелів у зовнішніх стінах будинків при забезпеченні захисту від впливу вологи і сонячного випромінювання.

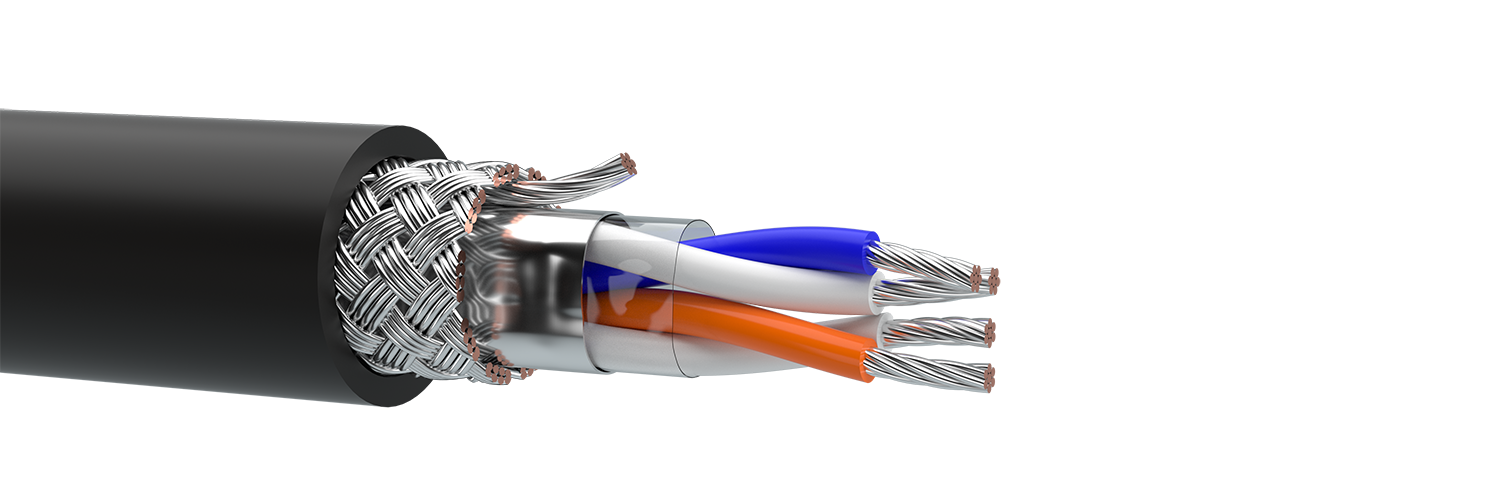

Типова конструкція
1. Струмопровідна жила: багатодротяна мідна луджена діаметром 0,78 мм (7х0,26 мм).
Струмопровідні жили скручені в пару. Кількість пар: 1; 1,5; 2; 3; 4; 5; 6.
Пари мають кольорове кодування ізоляції.
2. Ізоляція: фізично спінений поліетилен.
3. Екран: алюмолавсановая стрічка.
4. Жила стікання: мідна луджена.
5. Обплетення (88-92 %): з мідних луджених дротів.
6. Оболонка: компаунд безгалогенний зі зниженими горючістю й корозійною активністю продуктів димоутворення.
Умови монтажу та експлуатації
Температурний діапазон:
- - під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.
Зусилля розтягування: ≤ 120 N.
Стандарти/ТУ
ISO IEC 8482, EIA RS-485 (ТIA/EIA-485-A)
ТУ У 27.3-05758730-086:2013
Основні техніко-експлуатаційні характеристики
| Електричні параметри при температурі 20 °C | Частота, кГц | Значення |
| Випробувальна напруга протягом 1 хв, кВ - між усіма жилами і екраном: - між жилами пари: |
пост. струм 0,05 пост. струм 0,05 |
0,7 0,5 1,4 1,0 |
| Електричний опір струмопровідної жили, Ом/км, не більше | пост. струм | 59 |
| Електричний опір ізоляції, перерахований на 1 км довжини і температуру 20 0С, МОм, не менш | пост. струм | 150 |
| Електрична ємність пари, пФ/м | Від 0,8 до 1,0 | 40±4 |
| Хвильовий опір, Ом | 1000 | 120 ± 12 |
| Власне загасання, не більше, дБ/100м | 1000 | 1,65 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| КІФ-нг(А)-HF 1х2х0,78 | 7,4 | 66 |
| КІФ-нг(А)-HF 1,5х2х0,78 | 7,8 | 69 |
| КІФ-нг(А)-HF 2х2х0,78 | 8,8 | 86 |
| КІФ-нг(А)-HF 3х2х0,78 | 9,4 | 95 |
| КІФ-нг(А)-HF 4х2х0,78 | 9,4 | 106 |
| КІФ-нг(А)-HF 5х2х0,78 | 10,3 | 120 |
| КІФ-нг(А)-HF 6х2х0,78 | 11,2 | 135 |
