Кабель симетричний з низьким значенням погонної ємності КІФ-ПБП Nx2x0.78
Застосування
Кабелі призначені для високошвидкісної передачі даних у відповідності зі стандартом ИСО/МЭК 8482, EIA RS-485 (ТIA/EIA-485-A).
Для зовнішньої прокладки в землі(за відсутності значних механічних впливів на кабель), телефонній каналізації, колекторах, шахтах, по стінах будівель при небезпеці пошкодження гризунами, в умовах підвищеної вологості.

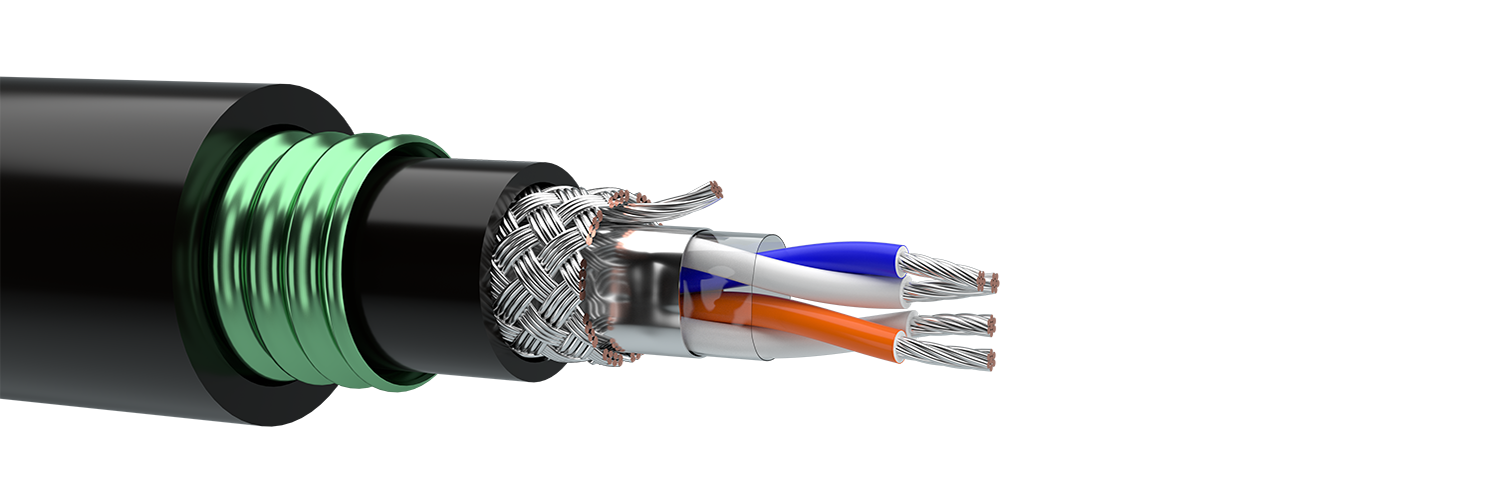

Типова конструкція
1. Струмопровідна жила: багатодротяна мідна луджена діаметром 0,78 мм (7х0,26 мм).
Струмопровідні жили скручені в пару. Кількість пар: 1; 1,5; 2; 3; 4; 5; 6.
2. Ізоляція: фізично спінений поліетилен.
3. Екран: алюмолавсанова стрічка.
4. Жила стікання: мідна луджена.
5. Обплетення (88-92 %): з мідних луджених дротів.
6. Оболонка: поліетилен.
7. Броня: сталева ламінована гофрована стрічка.
8. Захисний шланг: світлостабілізований поліетилен.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -50 °C ... +60 °C.
Радіус вигину: ≥ 20 діаметрів кабелю.
Зусилля розтягування: ≤ 450 N.
Стандарти/ТУ
ISO IEC 8482, EIA RS-485 (ТIA/EIA-485-A)
ТУ У 27.3-05758730-086:2013
Основні техніко-експлуатаційні характеристики
Електричні параметри при температурі 20 °C | Частота, кГц | Значення |
Випробувальна напруга протягом 1 хв, кВ | ||
- між усіма жилами і екраном: | пост. струм | 0,7 |
0,05 | 0,5 | |
- між жилами пари: | пост. струм | 1,4 |
0,05 | 1,0 | |
Електричний опір струмопровідної жили, Ом/км, не більше | пост. струм | 59 |
Електричний опір ізоляції, перерахований на 1 км довжини і температуру 20 0С, МОм, не менш |
пост. струм | 150 |
Електрична ємність пари, пФ/м | Від 0,8 до 1,0 | 40±4 |
Хвильовий опір, Ом | 1000 | 120 ± 12 |
Власне загасання, не більше, дБ/100м | 1000 | 1,65 |
Номенклатура та масо-габаритні характеристики
Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
КІФ-ПБП 1х2х0,78 | 11,0 | 134 |
КІФ-ПБП 1,5х2х0,78 | 11,0 | 136 |
КІФ-ПБП 2х2х0,78 | 12,4 | 164 |
КІФ-ПБП 3х2х0,78 | 13,0 | 181 |
КІФ-ПБП 4х2х0,78 | 13,0 | 184 |
КІФ-ПБП 5х2х0,78 | 14,0 | 215 |
КІФ-ПБП 6х2х0,78 | 14,8 | 234 |
