Кабель радіочастотний F660BV, F690BV

Кабель радиочастотный F660BV, F690BV

Застосування

Кабелі призначені для внутрішньої прокладки в системах охоронної сигналізації і відеоспостереження, систем ефірного і супутникового телебачення, для передачі радіочастотного сигналу від приймальної антени до телевізора, та комутації приладів в діапазоні частот від 5 до 3000 МГц.

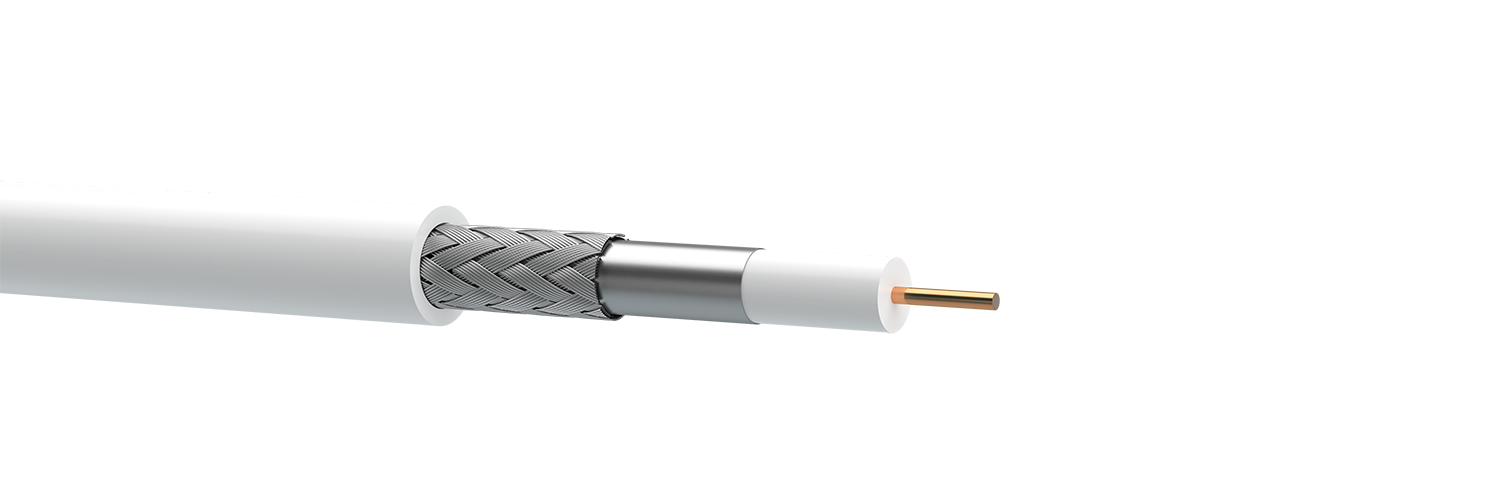

Типова конструкція

Структура кабелю

1. Внутрішній провідник: однодротяний (сталевий дріт плакований міддю) діаметром 1,02 мм.
2. Ізоляція: фізично спінений поліетилен.
3. Зовнішній провідник F660: алюмополімерна стрічка + обплетення (60 %) з алюмінієвих дротів.
Зовнішній провідник F690: алюмополімерна стрічка + обплетення (90 %) з алюмінієвих дротів.
4. Оболонка: ПВХ пластикат (F660BV White, F690BV White - білого кольору; F660BV Black, F690BV black - чорного кольору).

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -20 °C ... +60 °.

Стандарти/ТУ

Основні техніко-експлуатаційні характеристики

Електричні параметри при температурі 20 °C Частота, кГц Значення
Випробувальна напруга протягом 1 хв, кВ
- між внутрішнім і зовнішнім провідником
0,05 2,0
Електричний опір внутрішнього провідника, Ом/км, не більше пост. струм 23
Хвильовий опір, Ом Від 5 000 до 3 000 000 75 ± 3
Робоча ємність, пФ/м Від 0,8 до 1,0 51,7 ± 6
Коефіцієнт загасання, номін., дБ/100м 200 000
1 000 000
9,66
21,57

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
F660BV White 6.8 43
F660BV Black 6.8 43
F690BV White 6.8 45
F690BV Black 6.8 45
