Кабель радіочастотний F5967BVcu

Кабель радиочастотный F5967BVcu

Застосування

Кабель призначений для внутрішньої прокладки в системах охоронної сигналізації і відеоспостереження, систем ефірного і супутникового телебачення, для передачі радіочастотного сигналу від приймальної антени до телевізора, та комутації приладів в діапазоні частот від 5 до 3000 МГц.

Типова конструкція

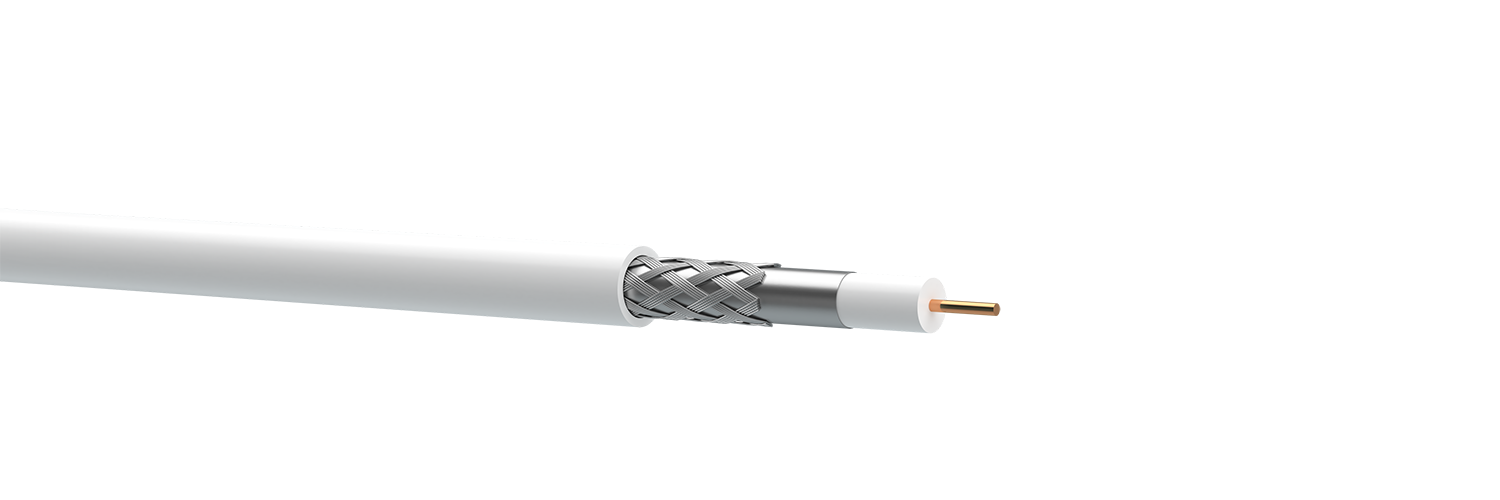

Структура кабелю

1. Внутрішній провідник: однодротяний діаметром 0,80 мм.
2. Ізоляція: фізично спінений поліетилен.
3. Зовнішній провідник: алюмополімерна стрічка + обплетення (67 %) з алюмінієвих дротів.
4. Оболонка: ПВХ пластикат (F5967BVcu white - білого кольору; F5967BVcu black - чорного кольору).

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +60 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.

Стандарти/ТУ

Основні техніко-експлуатаційні характеристики

Електричні параметри при температурі 20 °C Частота, кГц Значення
Випробувальна напруга протягом 1 хв, кВ
- між внутрішнім і зовнішнім провідником
0,05 2,0
Електричний опір внутрішнього провідника, Ом/км, не більше пост. струм 35,50
Хвильовий опір, Ом Від 5 000 до 3 000 000 75 ± 3
Робоча ємність, пФ/м Від 0,8 до 1,0 51,7 ± 6
Коефіцієнт загасання, номін., дБ/100м 200 000
1 000 000
12,40
26,55

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішній діаметр, мм Маса, кг/км
F5967BVcu White 6.1 38.5
F5967BVcu Black 6.1 38.5
