Бюджетні радіочастотні та спеціальні кабелі

Кабелі для відеоспостереження F5967BVcu+2*0.75, F690BVcu+2*0.75

Кабели для видеонаблюдения F5967BVcu+2*0.75, F690BVcu+2*0.75

Застосування

Кабель застосовується для підключення камери відеоспостереження та її живлення.

Типова конструкція

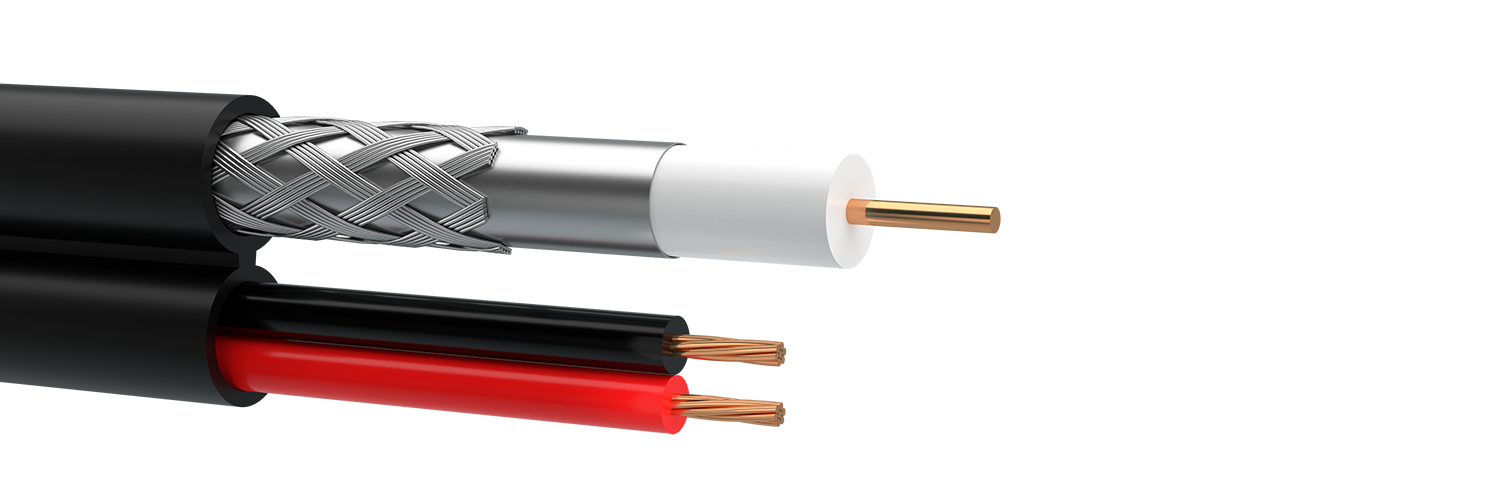

Структура кабелю

1. Радіочастотний кабель:
1.1. Внутрішній провідник: однодротяний мідний (F5967BVcu - 0,8 мм, F690BVcu - 1,02 мм).
1.2. Ізоляція: фізично спінений поліетилен.
1.3. Екран: алюмолавсанова стрічка.
1.4. Зовнішній провідник: обплетення з алюмінієвих дротів діаметром 0,12 мм.
2. Жили ДЖ: 2*0,75 мм.
2.1. Багатожильні з мідних дротів.
2.2. Ізоляція: ПВХ пластикат.
3. Загальна оболонка з ПВХ пластикату (F5967BVcu White, F690BVcu White - білого кольору; F5967BVcu Black, F690BVcu black - чорного кольору).

Умови монтажу та експлуатації

Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 10 діаметрів кабелю.

Стандарти/ТУ

Основні техніко-експлуатаційні характеристики

Електричні характеристики радіочастотного кабелю F5967BVcu+ F690BVcu+
Хвильовий опір, Ом 75 75
Ємність, пФ/м 57 67
Швидкість поширення сигналу, % 85 85
Електричний опір внутрішнього провідника, Ом/км, не більше 35.5 22.5
Коефіцієнт загасання, номін., дБ/100м
5 МГц
50 МГц
200 МГц

1.93
6.13
12.3

1.53
4.85
9.74
Зворотні втрати 30-470 MГц, дБ >23 >23
Екранування 5-10 MГц, дБ >65 >65
Електричні характеристики жил ДЖ
Робоча напруга, В 250 250
Випробувальна напруга змінного струму, В 2000 2000

Номенклатура та масо-габаритні характеристики

Марка кабелю Зовнішні розміри, мм Маса, кг/км
F5967BVcu+2*0.75 White 6.1x11.0 62
F5967BVcu+2*0.75 Black 6.1x11.0 62
F690BVcu+2*0.75 White 6.8x11.7 66
F690BVcu+2*0.75 Black 6.1x11.0 66
