Бюджетні радіочастотні та спеціальні кабелі
W nx0.22 CCA (М)
Застосування
Кабелі застосовуються в системах охоронної і пожежної сигналізації, системі контролю доступу, управління і зв'язку.
Типова конструкція

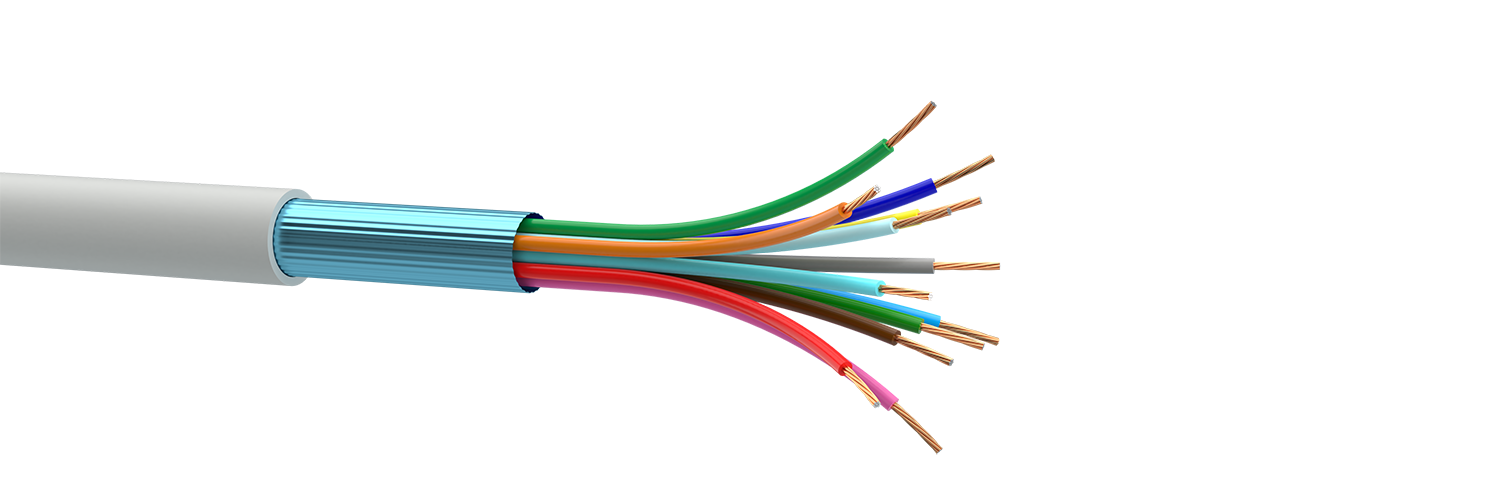

Структура кабелю
1. Струмопровідна жила: багатодротяна (з алюмінієвих дротів плакованих міддю) діаметром 0,60 мм (7х0,20 мм).
2. Ізоляція: поліетилен.
Ізоляція жил має кольорове кодування.
3. Екран: алюмолавсанова стрічка (без екрану в марці кабелю з літерою "М").
4. Оболонка: ПВХ пластикат білого кольору звичайної теплостійкості.
Умови монтажу та експлуатації
Температурний діапазон:
- під час монтажу: -10 °C ... +50 °C;
- під час експлуатації: -20 °C ... +60 °C.
Радіус вигину: ≥ 12 діаметрів кабелю.
Стандарти/ТУ
Основні техніко-експлуатаційні характеристики
| Номінальна напруга, В | 250 |
| Випробувальна напруга, В | 1500 |
| Опір ізоляції, Мом/км | >5000 |
| Опір провідників, Ом/км | 144 |
| Конструкція провідників (багатодротяна) | 7х0,20 |
| Електрична ємність «жила-жила», нФ/км | 130 |
Номенклатура та масо-габаритні характеристики
| Марка кабелю | Зовнішній діаметр, мм | Маса, кг/км |
| W 2*0,22 ССА | 3,6 | 10,6 |
| W 4*0,22 ССА | 4,2 | 14,0 |
| W 6*0,22 ССА | 5,0 | 19,4 |
| W 8*0,22 ССА | 8,6 | 24,7 |
