Нагревательный кабель 18 Вт/м, с медным плетёным экраном, одножильный

Выпускается в виде готовых к применению изделий (секций)длиной от 50 до 448 метров, мощностью от 0,87до 8,06 кВт (220/380 В)

Выпускается в виде готовых к применению изделий (секций)длиной от 50 до 448 метров, мощностью от 0,87до 8,06 кВт (220/380 В)

Применение

Для обогрева грунта (футбольных полей, клумб, аллей, теплиц и т.д.) при низких механических нагрузках кабеля (класс М1).
Рабочая температура эксплуатации кабеля, не более 65 °С.
Удельная мощность, макс. - 18 Вт/м.

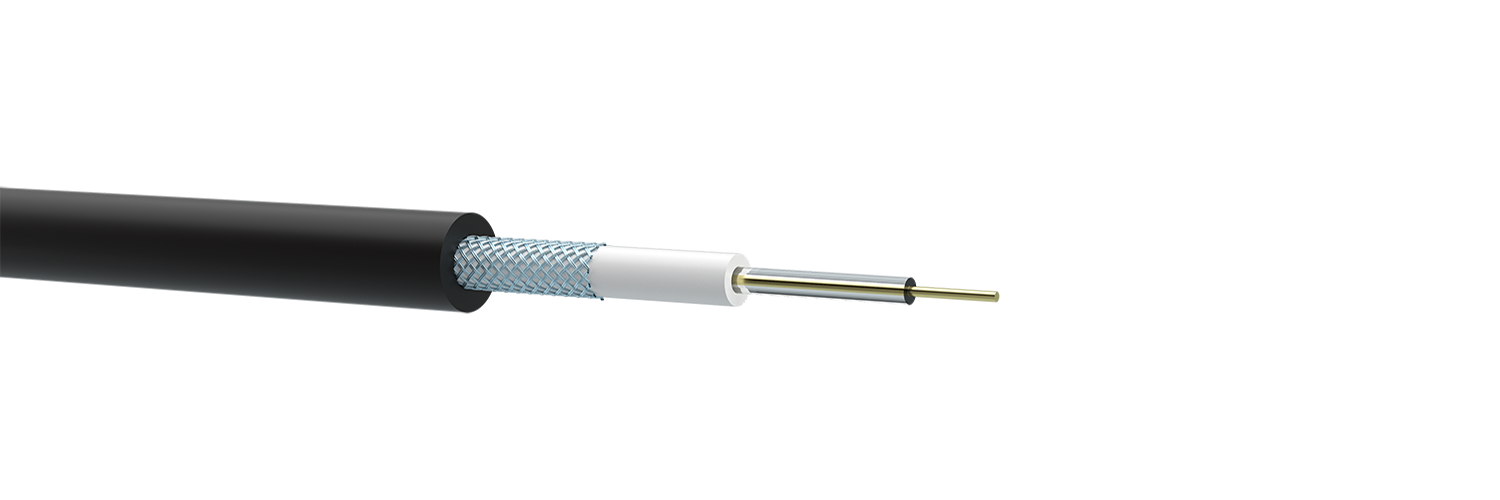

Конструкция нагревательного кабеля

Описание изделия

Нагревательный кабель, в котором одна токопроводящая жила из меди (медных сплавов, стали, нихрома), с двухслойной изоляцией из эластомера и поливинилхлоридного пластиката повышенной теплостойкости, с защитными элементами - экраном в виде оплетки из медной проволоки и оболочкой из полиэтилена.
Для подключения к сети имеет два присоединенных силовых кабеля разного сечения, в соответствии с нагрузкой и длиной. Класс герметичности соединений - IPX7.

Условия монтажа и эксплуатации

Температурный диапазон:
-при монтаже и прокладке: не ниже минус 5 °С;
-при эксплуатации (фиксированный монтаж): от минус 40 °С до плюс 50 °С;
-радиус изгиба: не менее 6 диаметров кабеля;
-усилие растяжения: не более 120 Н;
-стойкость к деформации усилием, для кабелей класса М1: не более 600 Н.

Стандарты/ТУ

ТУ У 31.3-05758730-029:2005;
ТУ У 31.3-05758730-084:2012
МЭК 800

Электрические характеристики

Обозначение Длина, м Мощность, Вт (220 В) Цена, грн.
1 1-18-870 (220) 50 870 Узнать цену
2 1-18-970 (220) 55 970 Узнать цену
3 1-18-1160 (220) 66 1160 Узнать цену
4 1-18-1360 (220) 77 1360 Узнать цену
5 1-18-1650 (220) 92 1650 Узнать цену
6 1-18-2020 (220) 113 2020 Узнать цену
7 1-18-2370 (220) 132 2370 Узнать цену
8 1-18-2975 (220) 166 2975 Узнать цену
9 1-18-3580 (220) 199 3580 Узнать цену
10 1-18-3930 (220) 220 3930 Узнать цену
11 1-18-4655 (220) 260 4655 Узнать цену

Обозначение Длина, м Мощность, Вт (380 В) Цена, грн.
12 1-18-2025 (380) 113 2025 Узнать цену
13 1-18-2365 (380) 132 2365 Узнать цену
14 1-18-2850 (380) 159 2850 Узнать цену
15 1-18-3495 (380) 195 3495 Узнать цену
16 1-18-4085 (380) 228 4085 Узнать цену
17 1-18-5135 (380) 287 5135 Узнать цену
18 1-18-6175 (380) 344 6175 Узнать цену
19 1-18-6805 (380) 379 6805 Узнать цену
20 1-18-8060 (380) 448 8060 Узнать цену



Отклонение от электрического сопротивления не превышает минус 5% и плюс 10%.

Электрическое сопротивление экрана постоянному току, пересчитанное на 1 км длины и температуру 20 °С - не более 34,5 Ом.

Электрическое сопротивление изоляции изделия, измеренное в течение 60 секунд напряжением 1000 Вольт, при температуре 20 °С - не менее 1 МОм.

Маркировка

1х(удельное электрическое сопротивление жилы Ом/м) HEATING CABLE WOKS 18 ODESKABEL MAX 65 °C
Подробнее: http://woks.ua

Массо-габаритные характеристики

Расчетный минимальный диаметр кабеля (справочный), мм: 5,6.
Расчетная масса кабеля (справочная), кг/км: 61,2.
