Для обігріву відкритих майданчиків (сніготанення)

Одножильний нагрівальний кабель 23 Вт/м з мідним плетеним екраном. Випускається у вигляді готових до застосування виробів (секцій) довжиною від 15 до 194 метрів, потужністю від 0,32 до 4,455 кВт (220 В)

Выпускается в виде готовых к применению изделий (секций)длиной от 15 до 194 метров, мощностью от 0,32 до 4,455 кВт (220 В)

Застосування

Для обігріву поверхонь зовні приміщень (дахи, водостоки, відкриті майданчики, дороги, тротуари, переходи, скати та ін.) при низьких механічних навантаженнях кабелю (клас М1).
Робоча температура експлуатації кабелю, не більше 90 °С.
Питома потужність, макс. - 23 Вт/м.

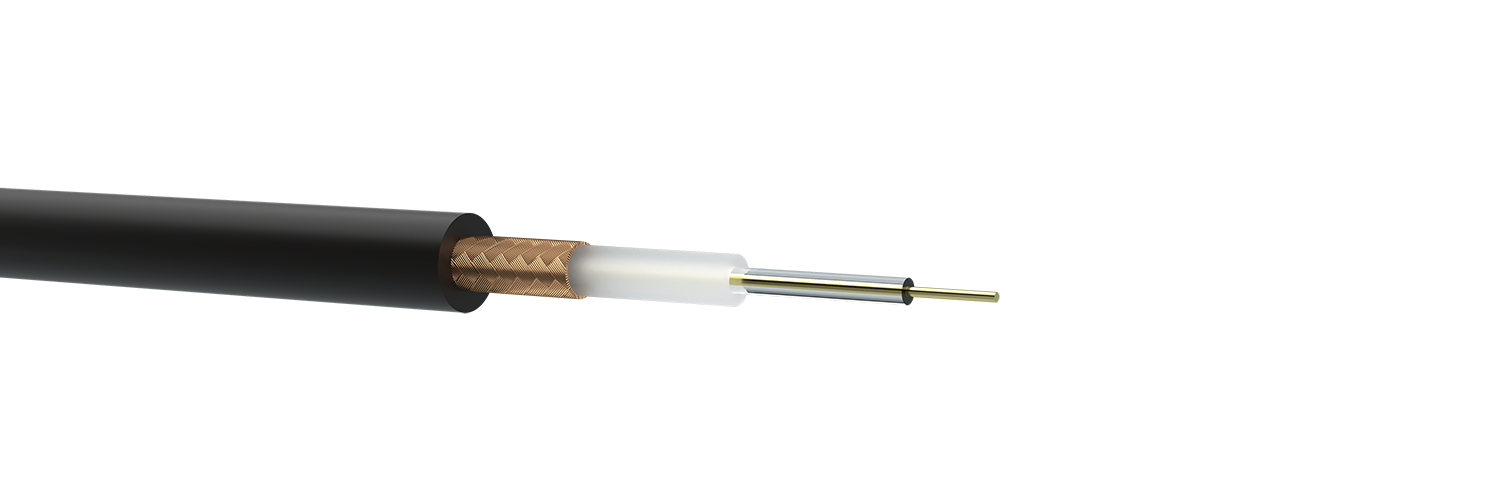

Конструкція нагрівального кабелю

Опис виробу

Нагрівальний кабель, в якому одна струмопровідна жила з міді (латуні, сталі, ніхрому), з двошаровою ізоляцією з еластомеру і полівінілхлоридного пластикату підвищеної теплостійкості 125 °С, із захисними елементами - екраном у вигляді сітки з мідного дроту і оболонкою з світлостабілізованого полівінілхлоридного пластикату підвищеної теплостійкості.
Для підключення до мережі має два приєднаних силових кабелі, з перерізом у відповідності з навантаженням і довжиною. Клас герметичності з'єднань - IPX7.

Умови монтажу та експлуатації

Температурний діапазон:
- при монтажі та прокладці: не нижче - 5 °С;
- при експлуатації (фіксований монтаж): від - 40 °С до + 50 °С;
- радіус вигину: не менше 6 діаметрів кабелю;
- зусилля розтягування: не більше 120 Н;
- стійкість до деформації зусиллям, для кабелів класу М1: не більше 600 Н.

Стандарти/ТУ

ТУ У 31.3-05758730-029:2005;
ТУ У 31.3-05758730-084:2012
МЭК 800

Електричні характеристики

Найменування Опір секції, Ом Ціна, грн
1 Нагрівальний кабель Woks 23, 320 Вт, 15 м 150 Дізнатися ціну
2 Нагрівальний кабель Woks 23, 550 Вт, 24,5 м 87,5 Дізнатися ціну
3 Нагрівальний кабель Woks 23, 770 Вт, 33,5 м 62,9 Дізнатися ціну
4 Нагрівальний кабель Woks 23, 990 Вт, 44 м 49,1 Дізнатися ціну
5 Нагрівальний кабель Woks 23, 1320 Вт, 58 м 36,6 Дізнатися ціну
6 Нагрівальний кабель Woks 23, 1660 Вт, 73 м 29,2 Дізнатися ціну
7 Нагрівальний кабель Woks 23, 2125 Вт, 93 м 22,8 Дізнатися ціну
8 Нагрівальний кабель Woks 23, 2700 Вт, 117 м 18,1 Дізнатися ціну
9 Нагрівальний кабель Woks 23, 3360 Вт, 147 м 14,4 Дізнатися ціну
10 Нагрівальний кабель Woks 23, 4455 Вт, 194 м 10,9 Дізнатися ціну


Відхилення електричного опору не перевищує мінус 5% і плюс 10%.

Електричний опір екрана постійному струму, перелічений на 1 км довжини і температуру 20 °С - не більше 34,5 Ом.

Електричний опір ізоляції виробу, виміряний протягом 60 секунд напругою 1000 Вольт, при температурі 20 °С - не менш 100 МОм.

Маркування

1х(питомий електричний опір жили Ом/м) HEATING CABLE WOKS 23 ODESKABEL MAX 90 °C
Детальніше: http://woks.ua

Масо-габаритні характеристики

Розрахунковий діаметр кабелю (довідкові), мм: 5,6.
Розрахункова маса кабелю (довідкова), кг/км: 61,2.
