Для обігріву покрівлі та водостоків (антиобмерзання)

Двожильний нагрівальний кабель 30 Вт/м з мідним плетеним екраном. Випускається у вигляді готових до застосування виробів (нагрівальних секцій) довжиною від 9 до 121 метра, потужністю від 0,27 до 3,57 кВт (220 В)

Выпускается в виде готовых к применению изделий (нагревательных секций)длиной от 9 до 121 метра, мощностью от 0,27 до 3,57 кВт (220 В)

Застосування

Для обігріву об'єктів поза межами приміщень (дахи, скати, водостоки, зливи та ін.) при низьких механічних навантаженнях кабелю (клас М1).
Кабель має оболонку стійку до УФ випромінювання.
Температура експлуатації кабелю, не більше 90 °С.
Питома потужність, макс., 30 Вт/м.

Конструкція нагрівального кабелю

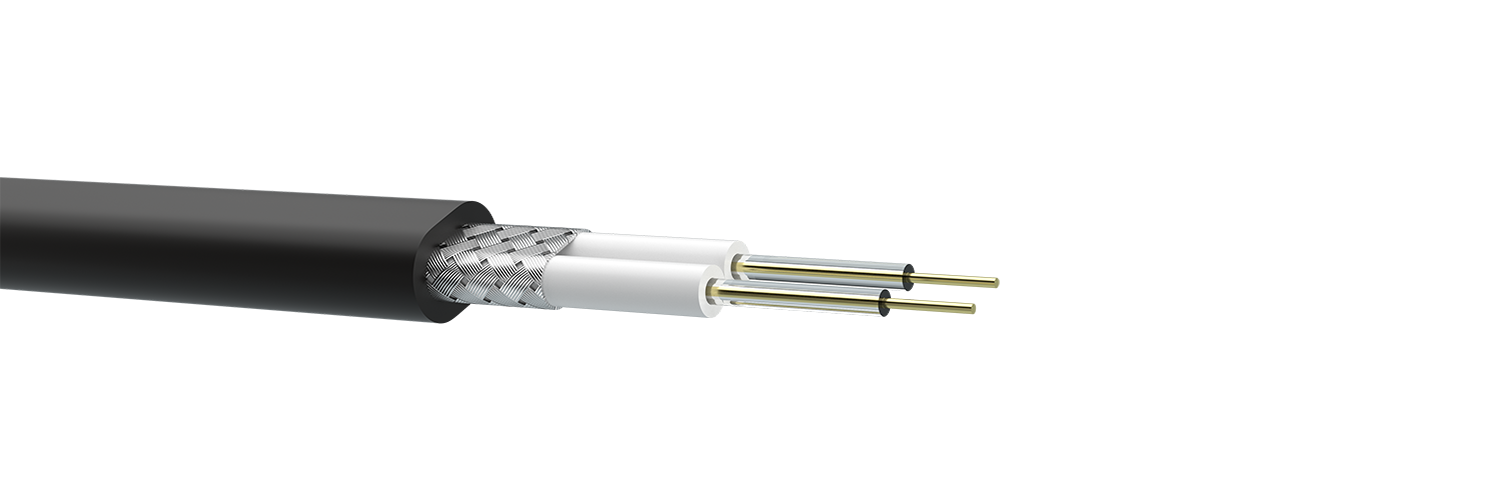

Структура кабелю

Нагрівальний кабель, в якому дві струмопровідні жили з міді (латуні, сталі, ніхрому), з двошаровою ізоляцією з еластомеру і полівінілхлоридного пластикату підвищеної теплостійкості, із захисними елементами - екраном у вигляді сітки з мідного дроту і оболонкою з світлостабілізованого полівінілхлоридного пластикату підвищеної теплостійкості.
Для підключення до мережі має приєднаний силовий кабель довжиною 3 метри. Клас герметичності з'єднання - IPX7.

Умови монтажу та експлуатації

Температурний діапазон:
- при монтажі та прокладці: не нижче - 5 °С;
- при експлуатації (фіксований монтаж): від - 40 °С до + 50 °С;
- радіус вигину: не менше 6 діаметрів кабелю;
- зусилля розтягування: не більше 120 Н;
- стійкість до деформації зусиллям, для кабелів класу М1: не більше 600 Н.

Стандарти/ТУ

ТУ У 31.3-05758730-029:2005;
ТУ У 31.3-05758730-084:2012
МЕК 800

Номенклатура та електричні характеристики

Найменування Опір секції, Ом Ціна, грн.
1 Нагрівальний кабель Woks 30, 270 Вт, 9 м 181 Дізнатися ціну
2 Нагрівальний кабель Woks 30, 450 Вт, 15 м 107 Дізнатися ціну
3 Нагрівальний кабель Woks 30, 615 Вт, 21 м 78,9 Дізнатися ціну
4 Нагрівальний кабель Woks 30, 800 Вт, 27 м 60,2 Дізнатися ціну
5 Нагрівальний кабель Woks 30, 1065 Вт, 36 м 45,4 Дізнатися ціну
6 Нагрівальний кабель Woks 30, 1345 Вт, 45 м 36,0 Дізнатися ціну
7 Нагрівальний кабель Woks 30, 1700 Вт, 58 м 28,4 Дізнатися ціну
8 Нагрівальний кабель Woks 30, 2140 Вт, 73 м 22,6 Дізнатися ціну
9 Нагрівальний кабель Woks 30, 2715 Вт, 91 м 17,8 Дізнатися ціну
10 Нагрівальний кабель Woks 30, 3570 Вт, 121 м 13,6 Дізнатися ціну



Відхилення від електричного опору не перевищує мінус 5% і плюс 10%.

Електричний опір екрана постійному струму, перелічений на 1 км довжини і температуру 20 °С - не більше 34,5 Ом.

Електричний опір ізоляції виробу, виміряний протягом 60 секунд напругою 1000 Вольт, при температурі 20 °С - не менш 100 МОм.

Маркування

2х(питомий електричний опір жили Ом/м) HEATING CABLE WOKS 30 ODESKABEL MAX 90 °C
Детальніше: http://woks.ua

Масо-габаритні характеристики

Розрахункові розміри кабелю (довідкові), мм: 7,9х4,9.
Розрахункова маса кабелю (довідкова), кг/км: 61,0.
