Одножильний нагрівальний кабель 23 Вт/м з мідним плетеним екраном. Випускається у вигляді готових до застосування виробів (секцій)довжиною від 15 до 194 метрів, потужністю від 0,32 до 4,455 кВт (220 В)

Выпускается в виде готовых к применению изделий (секций)длиной от 15 до 194 метров, мощностью от 0,32 до 4,455 кВт (220 В)

Застосування

Для обігріву об'єктів поза межами приміщень (дахи, скати, водостоки, зливи та ін.) при низьких механічних навантаженнях кабелю (клас М1).
Кабель має оболонку стійку до УФ випромінювання.
Температура експлуатації кабелю, не більше 90 °С.
Питома потужність, макс., 23 Вт/м.

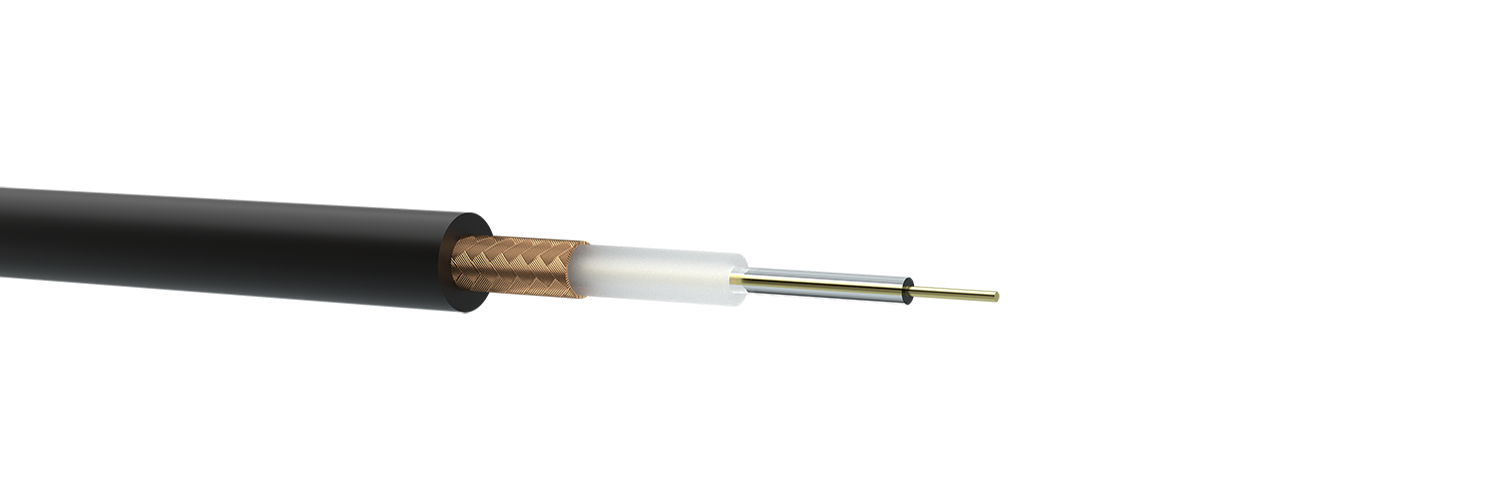

Конструкція нагрівального кабелю

Опис виробу

Нагрівальний кабель, в якому одна струмопровідна жила з міді (латуні, сталі, ніхрому), з двошаровою ізоляцією з еластомеру і полівінілхлоридного пластикату підвищеної теплостійкості, із захисними елементами - екраном у вигляді сітки з мідного дроту і оболонкою з світлостабілізованого полівінілхлоридного пластикату підвищеної теплостійкості.
Для підключення до мережі має 2 силових кабелі, довжинами за 3 метри. Клас герметичності з'єднання - IPX7.

Умови монтажу та експлуатації

Температурний діапазон:
- при монтажі та прокладці: не нижче - 5 °С;
- при експлуатації (фіксований монтаж): від - 40 °С до + 50 °С;
- радіус вигину: не менше 6 діаметрів кабелю;
- зусилля розтягування: не більше 120 Н;
- стійкість до деформації зусиллям, для кабелів класу М1: не більше 600 Н.

Стандарти/ТУ

ТУ У 31.3-05758730-029:2005;
ТУ У 31.3-05758730-084:2012
МЕК 800

Номенклатура та електричні характеристики

Найменування Опір секції, Ом Ціна, грн
1 Нагрівальний кабель Woks 23, 320 Вт, 15 м 150 Дізнатися ціну
2 Нагрівальний кабель Woks 23, 550 Вт, 24,5 м 87,5 Дізнатися ціну
3 Нагрівальний кабель Woks 23, 770 Вт, 33,5 м 62,9 Дізнатися ціну
4 Нагрівальний кабель Woks 23, 990 Вт, 44 м 49,1 Дізнатися ціну
5 Нагрівальний кабель Woks 23, 1320 Вт, 58 м 36,6 Дізнатися ціну
6 Нагрівальний кабель Woks 23, 1660 Вт, 73 м 29,2 Дізнатися ціну
7 Нагрівальний кабель Woks 23, 2125 Вт, 93 м 22,8 Дізнатися ціну
8 Нагрівальний кабель Woks 23, 2700 Вт, 117 м 18,1 Дізнатися ціну
9 Нагрівальний кабель Woks 23, 3360 Вт, 147 м 14,4 Дізнатися ціну
10 Нагрівальний кабель Woks 23, 4455 Вт, 194 м 10,9 Дізнатися ціну

Відхилення від електричного опору не перевищує мінус 5% і плюс 10%.

Електричний опір екрана постійному струму, перелічений на 1 км довжини і температуру 20 °С - не більше 34,5 Ом.

Електричний опір ізоляції виробу, виміряний протягом 60 секунд напругою 1000 Вольт, при температурі 20 °С - не менш 1 МОм.

Маркування

1х(питомий електричний опір жили Ом/м) HEATING CABLE WOKS 23 ODESKABEL MAX 90 °C
Детальніше: http://woks.ua

Масо-габаритні характеристики

Розрахунковий діаметр кабелю (довідкові), мм: 5,6.
Розрахункова маса кабелю (довідкова), кг/км: 61,2.
