Для обігріву підлоги (тепла підлога)

Нагрівальний кабель 15 Вт/м з суцільним алюмінієвим екраном. Поставляється у вигляді готових до застосування виробів (секцій) довжиною від 6 до 128 метрів, потужністю від 0,09 до 1,93 кВт (220 В)

Поставляется в виде готовых к применению изделий (секций)длиной от 6 до 128 метров, мощностью от 0,09 до 1,93 кВт (220 В)

Застосування

Для обігріву приміщень при низьких механічних навантаженнях кабелю (клас М1).
Робоча температура експлуатації кабелю, не більше 65 °С. Питома потужність, макс., 15 Вт/м.

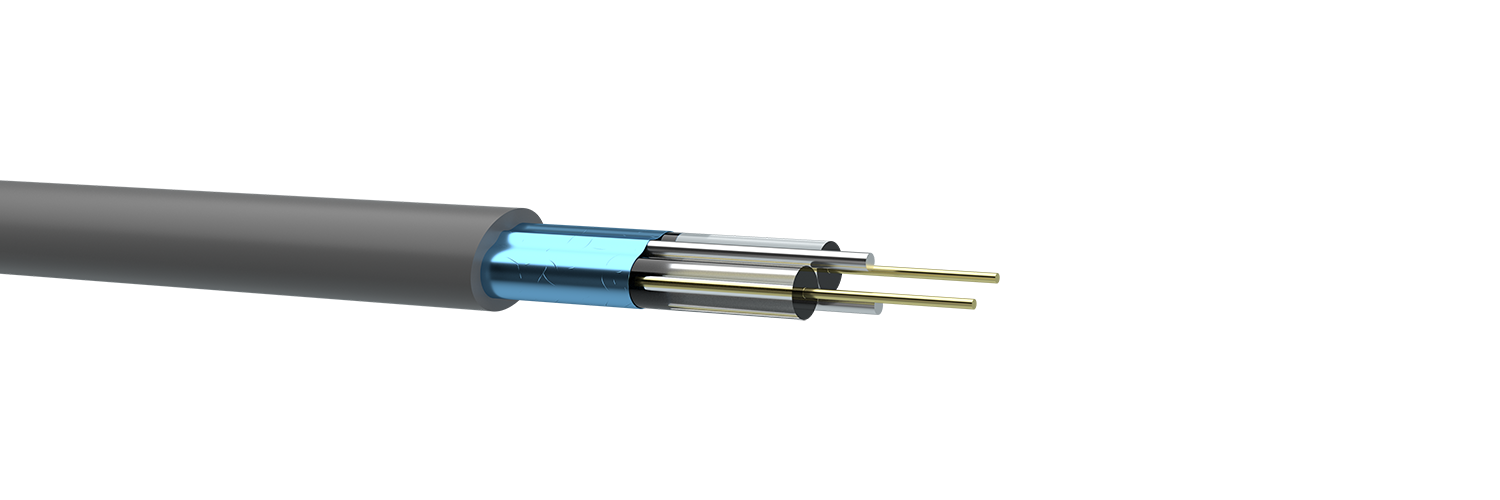

Конструкція нагрівального кабелю

Опис виробу

Нагрівальний кабель, в якому дві струмопровідні жили з міді (латуні, сталі, ніхрому), з ізоляцією з полівінілхлоридного пластикату підвищеної теплостійкості, із захисними елементами - екраном з алюмінієвої фольги, 2-ма алюмінієвими жилами заземлення і оболонкою з полівінілхлоридного пластикату.
Для підключення до мережі має приєднаний силовий кабель перетином 3*0,75 кв. мм. Клас герметичності з'єднання - IPX7.

Умови монтажу та експлуатації

Температурний діапазон:
- при монтажі та прокладці: не нижче - 5 °С;
- при експлуатації (фіксований монтаж): від - 40° С до + 50 °С;
- радіус вигину: не менше 6 товщин кабелю;
- зусилля розтягування: не більше 120 Н;
- стійкість до деформації зусиллям, для кабелів класу М1: не більше 600 Н.

Стандарти/ТУ

ТУ У 31.3-05758730-029:2005;
ТУ У 31.3-05758730-084:2012
МЕК 800

Електричні характеристики

Артикул Довжина кабелю Опір, Ом Потужність, Вт Ціна, грн
1 0919001 6 529 92 Дізнатися ціну
2 0919002 9 376 129 Дізнатися ціну
3 0919003 13 261 186 Дізнатися ціну
4 0919004 18,5 178 273 Дізнатися ціну
5 0919005 23 140 345 Дізнатися ціну
6 0919006 29 109 444 Дізнатися ціну
7 0919007 34 97,1 498 Дізнатися ціну
8 0919008 38 84,7 571 Дізнатися ціну
9 0919009 51 64,4 752 Дізнатися ціну
10 0919010 59 54,6 886 Дізнатися ціну
11 0919011 71 45,3 1068 Дізнатися ціну
12 0919012 81 39,7 1219 Дізнатися ціну
13 0919013 102 31,6 1531 Дізнатися ціну
14 0919014 115 28,1 1725 Дізнатися ціну
15 0919015 128 25,1 1929 Дізнатися ціну



Відхилення від електричного опору не перевищує мінус 5% і плюс 10%.

Електричний опір екрана постійному струму, перелічений на 1 км довжини і температуру 20 °С - не більше 34,5 Ом.

Електричний опір ізоляції виробу, виміряний протягом 60 секунд напругою 1000 Вольт, при температурі 20 °С - не менш 1 МОм.

Маркування

2х (питомий електричний опір жили Ом/м) HEATING CABLE ODESKABEL MAX 65 °C
Детальніше: http://grayhot.com.ua

Масо-габаритні характеристики

Розрахунковий розмір кабелю (довідковий), мм: 4,5 * 5,5.
Розрахункова маса кабелю (довідкова), кг/км: 28,4.
