Нагрівальний мат 150 Вт/м. кв. Поставляється у вигляді готових до застосування виробів (матів) питомою потужністю 150 Вт/кв. м (220 В) шириною 0,5 м, довжиною від 1,2 до 25,6 метрів, потужністю від 0,09 до 1,9 кВт (220 В)

Поставляется в виде готовых к применению изделий (матов) удельной мощностью 150 Вт/кв.м (220 В)шириной 0,5 м, длиной от 1,2 до 25,6 метров, мощностью от 0,09 до 1,9 кВт (220 В)

Застосування

Для обігріву приміщень при низьких механічних навантаженнях кабелю (клас М1).
Робоча температура експлуатації кабелю, не більше 65 °С.
Питома потужність 150 Вт/кв. м.

Опис виробу

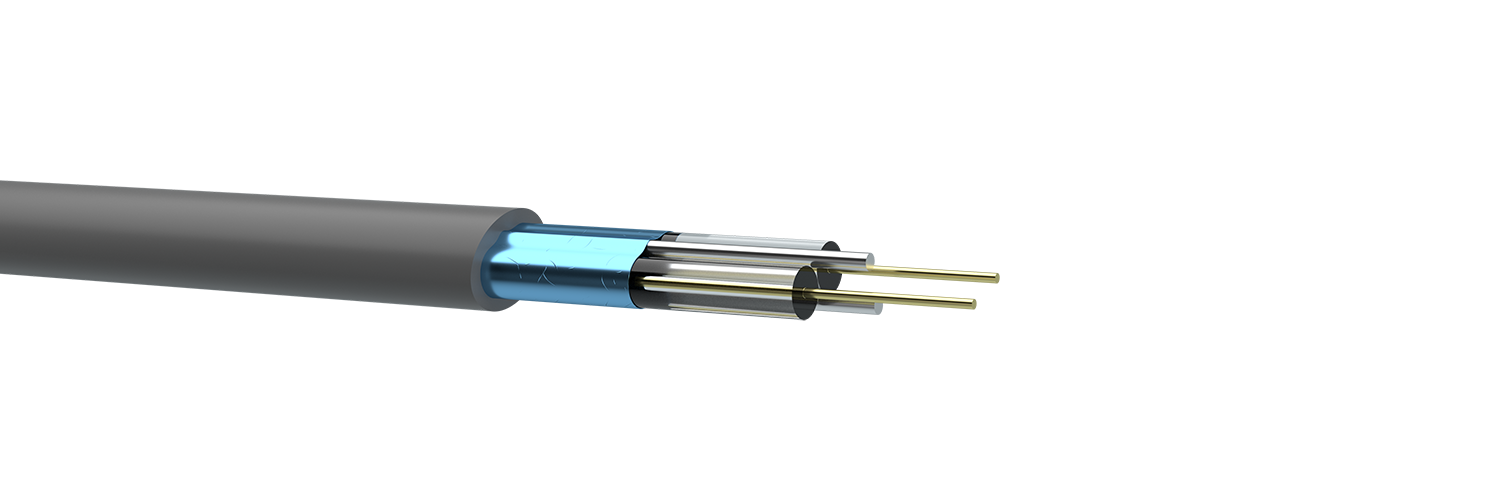

Нагрівальний кабель закріплений на склосітці з липким шаром за допомогою паперового скотчу.
Для підключення до мережі має приєднаний силовий кабель перетином 3*0,75 кв. мм. Клас герметичності з'єднання - IPX7.

Умови монтажу та експлуатації

Температурний діапазон:
- при монтажі та прокладці: не нижче - 5 °С;
- при експлуатації (фіксований монтаж): від - 40° С до + 50 °С;
- радіус вигину: не менше 6 діаметрів кабелю;
- зусилля розтягування: не більше 120 Н;
- стійкість до деформації зусиллям, для кабелів класу М1: не більше 600 Н.

Стандарти/ТУ

ТУ У 31.3-05758730-029:2005; МЭК 800
ТУ У 31.3-05758730-029:2005;
ТУ У 27.5-05758730-084:2013
МЕК 800

Електричні характеристики

Площа обігріву Артикул Розміри, м Потужність, Вт Опір, Ом
1 0,6 м кв. 0919021 1,2 х 0,5 92 529
2 0,9 м кв. 0919022 1,8 х 0,5 129 376
3 1,3 м кв. 0919023 2,6 х 0,5 186 261
4 1,85 м кв. 0919024 3,7 х 0,5 273 178
5 2,3 м кв. 0919025 4,6 х 0,5 345 140
6 2,9 м кв. 0919026 5,8 х 0,5 444 109
7 3,4 м кв. 0919027 6,8 х 0,5 498 97,1
8 3,8 м кв. 0919028 7,6 х 0,5 571 84,7
9 5,1 м кв. 0919029 10,2 х 0,5 752 64,4
10 5,9 м кв. 0919030 11,8 х 0,5 886 54,6
11 7,1 м кв. 0919031 14,2 х 0,5 1068 45,3
12 8,1 м кв. 0919032 16,2 х 0,5 1219 39,7
13 10,2 м кв. 0919033 20,4 х 0,5 1531 31,6
14 11,5 м кв. 0919034 23 х 0,5 1725 28,1
15 12,8 м кв. 0919035 25,6 х 0,5 1929 25,1

Відхилення від електричного опору не перевищує мінус 5% і плюс 10%.

Електричний опір екрана постійному струму, перелічений на 1 км довжини і температуру 20 °С - не більше 34,5 Ом.

Електричний опір ізоляції виробу, виміряний протягом 60 секунд напругою 1000 Вольт, при температурі 20 °С - не менш 1 МОм.

Детальніше: https://grayhot.com.ua/

Маркування

2х (питомий електричний опір жили Ом/м) HEATING CABLE ODESKABEL MAX 65 °C

Масо-габаритні характеристики

Розрахунковий розмір кабелю (довідковий), мм: 4,5 * 5,5.
Розрахункова маса кабелю (довідкова), кг/км: 28,4.
