Для обігріву підлоги (тепла підлога)

Нагрівальний кабель 10 Вт/м з суцільним алюмінієвим екраном. Поставляється у вигляді готових до застосування виробів (секцій) довжиною від 11 до 190 метрів, потужністю від 0,1 до 1,875 кВт (220 В)

Поставляется в виде готовых к применению изделий (секций)длиной от 11 до 190 метров, мощностью от 0,1 до 1,875 кВт (220 В)

Застосування

Для обігріву приміщень при низьких механічних навантаженнях кабелю (клас М1).
Робоча температура експлуатації кабелю, не більше 90 °С.
Питома потужність, макс., 10 Вт/м.

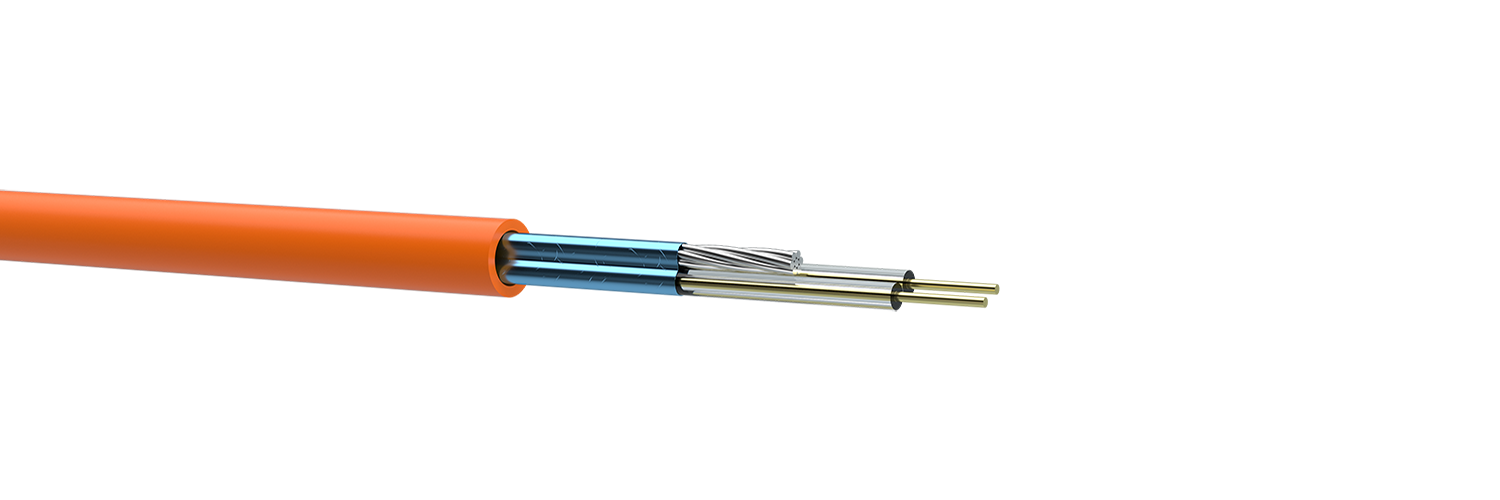

Конструкція нагрівального кабелю

Опис виробу

Нагрівальний кабель, в якому дві струмопровідні жили з міді (латуні, сталі, ніхрому) з ізоляцією з еластомеру, із захисними елементами - екраном з алюмінієвої фольги, мідної жили заземлення і оболонкою з полівінілхлоридного пластикату підвищеної теплостійкості.
Для підключення до мережі має приєднаний силовий кабель перетином 3*1 кв. мм. Клас герметичності з'єднання - IPX7.

Умови монтажу та експлуатації

Температурний діапазон:
- при монтажі та прокладці: не нижче - 5 °С;
- при експлуатації (фіксований монтаж): від - 40° С до + 50 °С;
- радіус вигину: не менше 6 діаметрів кабелю;
- зусилля розтягування: не більше 120 Н;
- стійкість до деформації зусиллям, для кабелів класу М1: не більше 600 Н.

Стандарты/ТУ

ТУ У 31.3-05758730-029:2005; МЭК 800

ТУ У 31.3-05758730-029:2005;
ТУ У 31.3-05758730-084:2012
МЕК 800

Технічні характеристики

Артикул Довжина, м Потужність, Вт Опір, Ом Ціна, грн
1 0918001 7,5 75 661 Дізнатися ціну
2 0918002 11 100 460 Дізнатися ціну
3 0918004 16 150 321 Дізнатися ціну
4 0918107 23 220 221 Дізнатися ціну
5 0918008 31 300 158 Дізнатися ціну
6 0918009 37 350 139 Дізнатися ціну
7 0918011 48 450 107 Дізнатися ціну
8 0918012 53 500 96,4 Дізнатися ціну
9 0918014 64 600 80,8 Дізнатися ціну
10 0918016 74 700 68,5 Дізнатися ціну
11 0918018 89 850 56,8 Дізнатися ціну
12 0918020 100 990 49,0 Дізнатися ціну
13 0918022 115 1140 42,6 Дізнатися ціну
14 0918108 146 1455 33,1 Дізнатися ціну
15 0918109 174 1740 27,7 Дізнатися ціну
16 0918027 208 2080 23,3 Дізнатися ціну


Відхилення від електричного опору не перевищує - 5% та + 10%.

Електричний опір екрана постійному струму, перелічений на 1 км довжини і температуру 20 °С - не більше 34,5 Ом.

Електричний опір ізоляції виробу, виміряний протягом 60 секунд напругою 1000 Вольт, при температурі 20 °С - не менш 1 МОм.

Маркування

2х (питомий електричний опір жили Ом/м) HEATING CABLE WOKS 10 ODESKABEL MAX 90 °C
Детальніше: http://woks.ua

Масо-габаритні характеристики

Розрахунковий діаметр кабелю (довідковий), мм: 4,2.
Розрахункова маса кабелю (довідкова), кг/км: 24,2.
