Новинки кабельної продукції «Одескабель» OD TORSION CAT.5 2*2*AWG22/19
Завод "Одескабель" безперервно веде розробку нових видів продукції, особливу увагу ми приділяємо запитам наших клієнтів на цікаві для них нові види кабелів.
Сьогодні ми представляємо Вам нову розробку OD TORSION CAT.5 2*2*AWG22/19, яка застосовується в машинобудуванні та приладобудуванні.

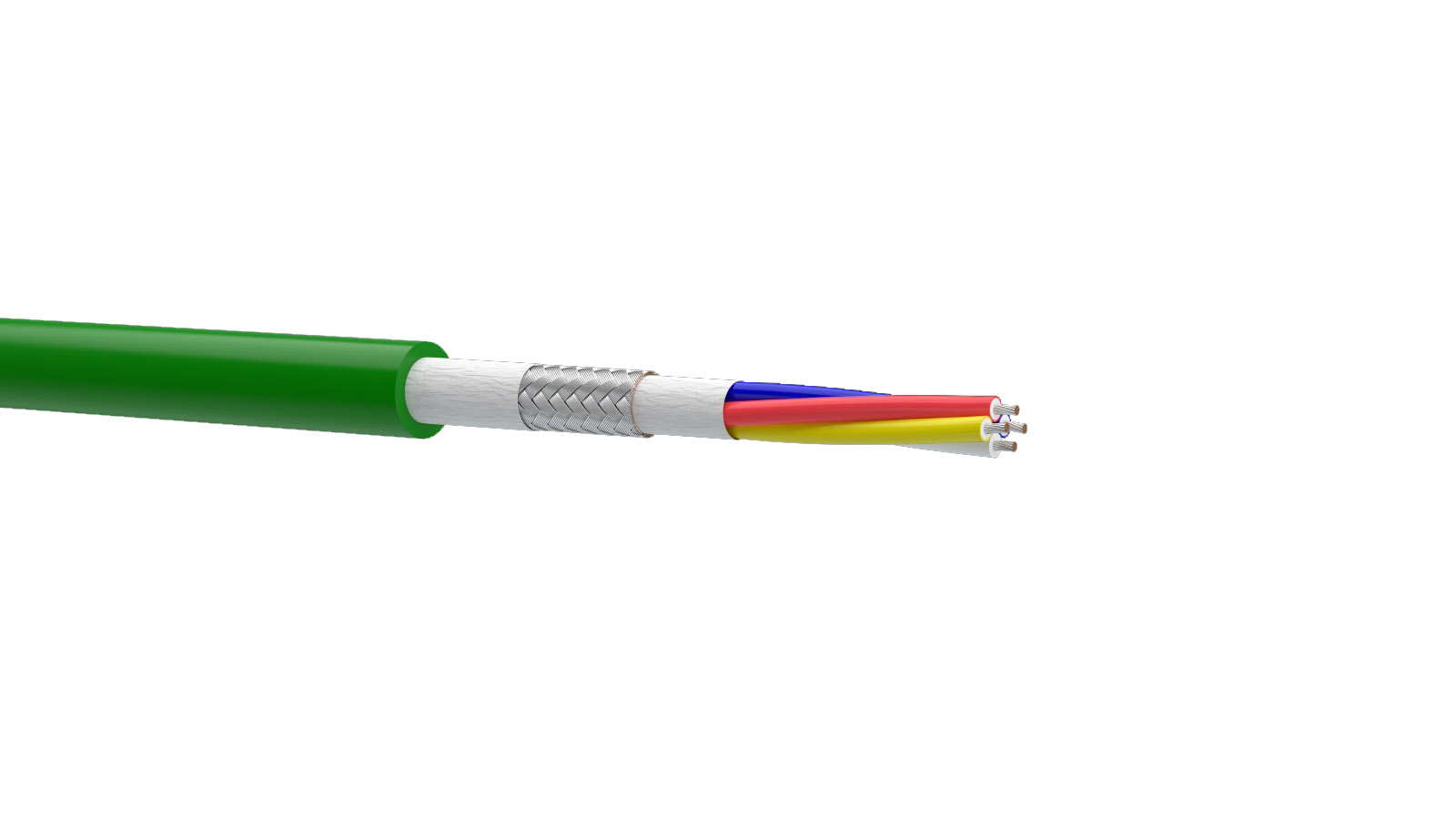

OD TORSION CAT.5 2*2*AWG22/19
Кабель призначений для стаціонарної прокладки або гнучкого використання всередині приміщень з сухим або вологим середовищем в промислових системах передачі даних в умовах підвищених електромагнітних впливів. Експлуатація з швидкістю передачі до 100 Мбіт/с з номінальною напругою до 100 В постійного струму (не для силових мереж). Стійкий до вигинів і торсійних навантажень (осьове крутіння), впливу мінеральних мастил, зносостійкий.
Для Industrial Ethernet застосувань (наприклад, мережі PROFINET). Підходить для мереж EtherCAT і EtherNet/IP.
Застосовується в машинобудуванні та приладобудуванні. Стійкий до поширення горіння при одиночній прокладці згідно ДСТУ 4809. Матеріали кабелю не містять галогенів і мають знижену корозійну активність продуктів горіння та низьку здатність димоутворення.
Технічні характеристики кабелю
Температурний діапазон експлуатації від -40°С до + 80°С.
Радіус вигину не менше п'яти діаметрів кабелю.

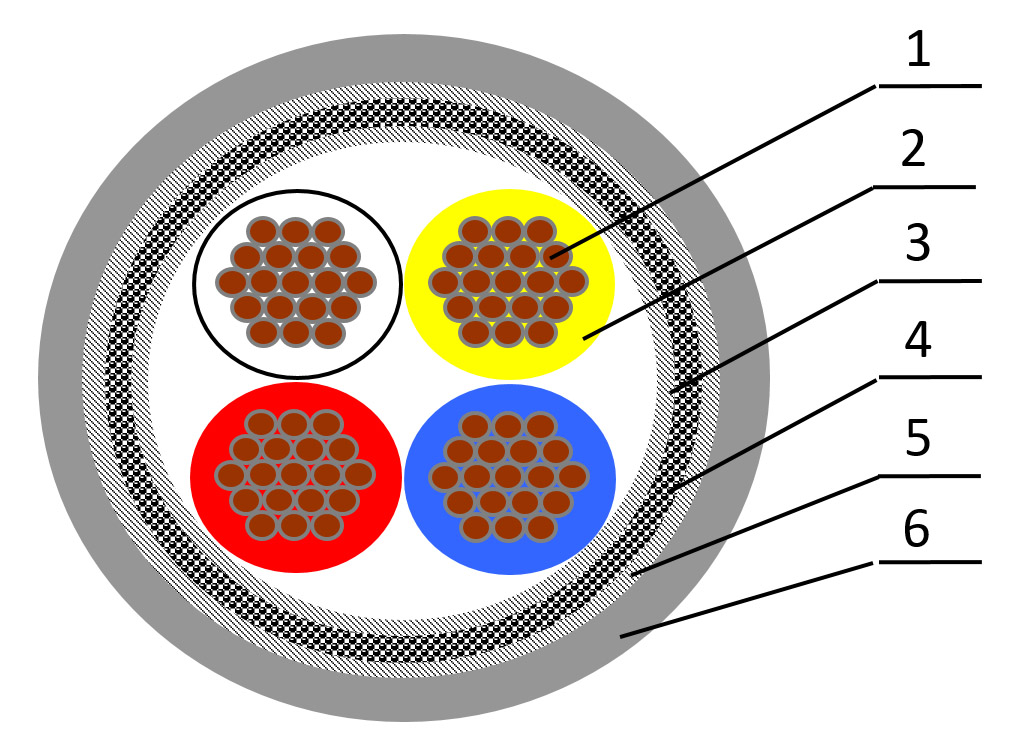

Конструкция кабеля
1 – Струмопровідна жила
2 – Изоляція
3 – Поясна изоляція
4 – Екран
5 – Тасьма
6 – Оболонка
Конструктивні розміри і матеріали елементів кабелю
| Елемент | Од. вим. | Значення |
| Струмопровідна жила | Стренга з м’якої мідної проволоки | |
| Діаметр, номінальний | мм | 0,8 (19х0,16) |
| Изоляція | Поліетилен | |
| Діаметр по изоляції, не менше | мм | 1,5 |
| Перевальний елемент | Зоряна четвірка (пари скручені відповідно до колірної ідентифікації *) | |
| Поясна изоляція | Неткане полотно | |
| Екран | Тасьма з мідної луженої проволоки | |
| Тасьма | Неткане полотно | |
| Оболонка | Поліуретан | |
| Радіальна товщина, не менше | мм | 0,8 |
| Діаметр, не більше | мм | 8,2 |
| Маса кабелю, розрахункова | кг/км | 62 |
* Колірна ідентифікація жил в парах:
1) білий - синій;
2) жовтий — червоний.
Електричні характеристики кабелю
| Параметр | Од. вим. | Значення |
| Випробувальна напруга | В | 700 |
| Хвильовий опір, на частоті 1 МГц, номінальний | Ом | 100 |
