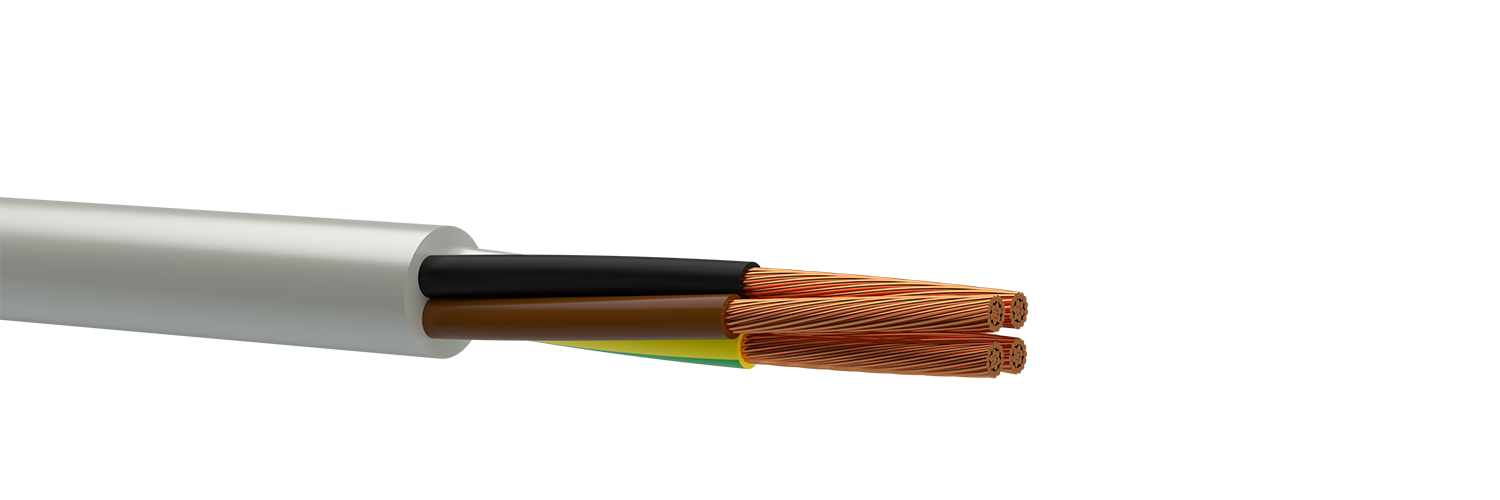

Гнучкий інсталяційний кабель H05VV-F 300/500 В з ізоляцією та оболонкою із ПВХ

Гнучкий інсталяційний кабель H05VV-F 300/500 В з ізоляцією та оболонкою із ПВХ

Застосування

Кабель призначений для підключення побутових приладів до мережі енергопостачання: підходить для застосування в домашньому господарстві, на кухні та в офісах, у сухих та вологих умовах, наприклад, для підключення пральних машин, сушарок, холодильників тощо, якщо кабель адаптований до основних характеристик пристрою. Також підходить для підключення електроплит, за умови що кабель не знаходиться у безпосередньому контакті з гарячими частинами пристрою та не піддається тепловому опроміненню.

Типова конструкція

Структура кабелю

1. Струмопровідна жила - мідна багатодротяна, клас 5 згідно з EN 60228
(Перетин струмопровідних жил від 0,75 до 4 мм2 включно);
2. Ізоляція - полівінілхлоридний компаунд типу TI 2;
(Ізольовані жили скручені. Кількість жил: 2; 3; 4 або 5);
3. Оболонка - полівінілхлоридний компаунд типу TM 2
(Колір оболонки: білий. Інші кольори доступні за запитом).

Варіанти виконання

05VV-F - гнучкий монтажний кабель 300/500В з ізоляцією та оболонкою із пвх, з перетином струмопровідних жил більше 4мм2 та кількістю жил більше 5.

Відповідність вимогам

ДСТУ EN 50525-2-11,
IEC 60227

Основні техніко-експлуатаційні характеристики

Номінальна напруга, кВ 300/500 В
Температура експлуатації від -25°С до+40°С
Тривало допустима температура нагріву жил +70°С
Клас гнучкості жили по ДСТУ EN 60228 5
Мінімальний радіус вигину при прокладці 6 діам.

Ідентифікація жил згідно з HD 308 S2 (Колір ізоляції струмопровідних жил)

Кількість жил Кабелі з жилою заземлення (позначається G) Кабелі без жили заземлення (позначається X)
2 - блакитний, коричневий
3 зелено-жовтий, коричневий, блакитний,
4 зелено-жовтий, коричневий, чорний, сірий
5 зелено-жовтий, блакитний, коричневий, чорний, сірий
>5 чорні жили з цифровим маркуванням та жовто-зелена жил

Номенклатура та ваго-габаритні характеристики

Кількість жил та номінальний переріз Зовнішній діаметр, мм, (довідковий) Вага, кг/км (довідкова)
  H05VV-F
2 х 0,75 6,0 53,5
2 х 1 6,6 61,5
2 х 1,5 7,2 82,5
2 х 2,5 8,8 127
2 х 4 10,2 174
3 G 0,75 6,4 63
3 G 1 7,2 73
3 G 1,5 8,1 103
3 G 2,5 9,5 129
3 G 4 11,0 218
4 G 0,75 6,9 76
4 G 1 7,8 92,5
4 G 1,5 8,7 129
4 G 2,5 10,4 193
4 G 4 12,0 269
5 G 0,75 7,7 96,5
5 G 1 8,6 112
5 G 1,5 9,8 162,5
5 G 2,5 11,6 243
5 G 4 13,6 345
  05VV-F
2 х 6 11,7 237
2 х 10 14,8 391
2 х 16 18 576
3 G 6 12,8 309
3 G 10 15,7 493
3 G 16 19,1 728
4 G 6 14 385
4 G 10 17,3 620
4 G 16 21 919
5 G 6 15,3 467
5 G 10 19 758
5 G 16 23,7 1148
7 G 0,75 9,1 131
7 G 1 9,4 148
7 G 1,5 11,3 216
7 G 2,5 13,5 323
