Кабель силовий гнучкий КГНВ
Застосування
Кабель гнучкий з мідними жилами, з ізоляцією та оболонкою, що не поширюють горіння.
Кабель призначений для приєднання пересувних машин, механізмів та обладнання до електричних мереж і до пересувних джерел електричної енергії на номінальну змінну напругу 660 В частоти до 400 Гц або постійна напруга до 1000 В.
Кабель є маслобензостійким, а також володіє стійкістю до дії сонячного випромінювання.
Кабель стійкий до поширення полум'я в умовах одиночної прокладки з ДСТУ EN 60332-1-2.
Кабелі марок КГНВнг і КГНВнг-LS стійкі до поширення полум'я при прокладці в пучках по ДСТУ EN 60332-3-22.
Електричний опір струмопровідної жили кабелю постійному струму відповідає:
а) при прийманні та постачанні - ДСТУ EN 60228; б) на період експлуатації і зберігання - не більше 120 % від нормованого при прийманні та постачанні.
Електричний опір ізоляції кабелю, перелічений на 1 км довжини і температуру 20 0С, не менш ніж:
а) при прийманні і постачанні - 7 МОм;
б) на період експлуатації і зберігання - 0,005 МОм.
Ізольовані жили і оболонка кабелю витримує випробування змінною напругою кабелів по категорії ЕІ-2 згідно ГОСТ 23286.
Кабель витримує випробування змінною напругою частотою 50 Гц протягом 5 хвилин:
а) при прийманні і постачанні - 2500 В;
б) на період експлуатації і зберігання - 1500 В.

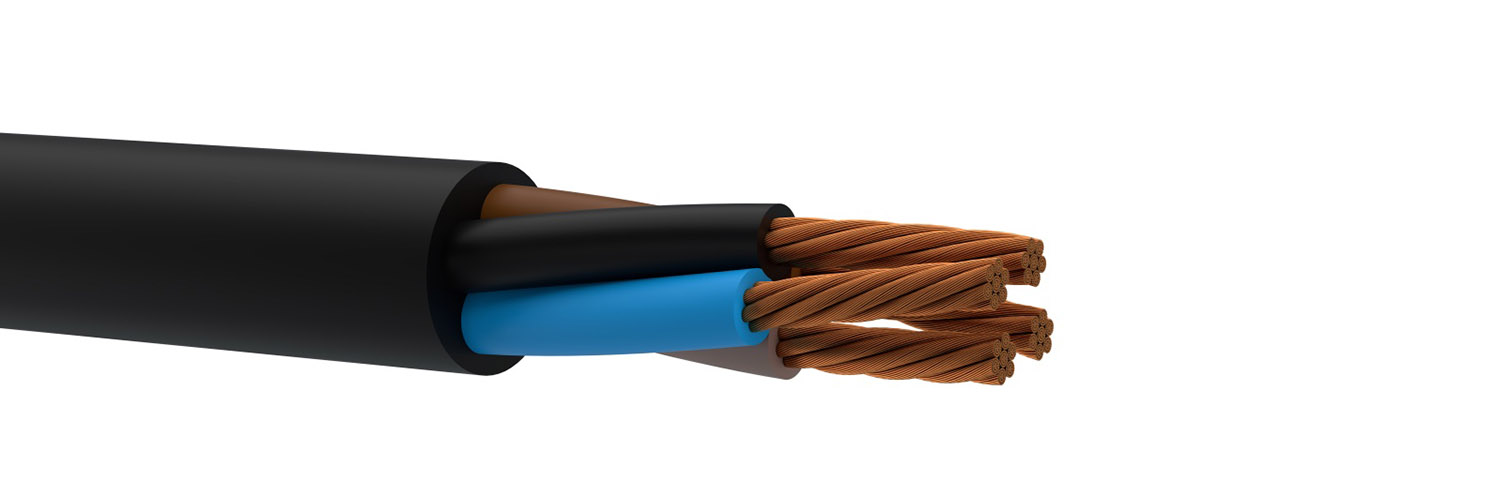

Типова конструкція
1. Струмопровідна жила - мідна багатодротяна, 5 клас гнучкості, згідно з ДСТУ EN 60228;
2. Ізоляція - спеціальний полівінілхлоридний пластикат;
(Кількість жил: 1-5, за погодженням із замовником - більше 5);
3. Поясна ізоляція (опціонально) - поліамідна або поліетилентерефталатна плівка;
4. Оболонка - спеціальний полівінілхлоридний пластикат (типовий колір - чорний, інший колір оболонки за погодженням із замовником).
Варіанти виконання
КГНВнг з оболонками з ПВХ пластикату зниженої горючості;
КГНВнг-LS з оболонками з ПВХ пластикату зниженої горючості зі зниженим димо- і газоутворенням.
Відповідність вимогам
ТУ У 27.3-05758730-094:2017
Основні техніко-експлуатаційні характеристики
| Температура навколишнього середовища: при стаціонарній прокладці кабелю |
від -50°С до +70°С |
| Температура навколишнього середовища: - при прокладці та монтажі; - при нестаціонарній прокладці (експлуатація кабелю при постійних вигинах) |
від -15°С до +50°С |
| Тривало допустима температура жили кабелю | + 70°С |
| Мінімальний радіус вигину при експлуатації | 8 діаметрів кабелю |
| Мінімальний термін використання | 4 роки (фактичний термін використання не обмежується зазначеним терміном, а визначається технічним станом кабелю) |
| Гарантійний термін використання | Три роки з дня вводу в експлуатацію, але не більше чотирьох років з дня виготовлення |
Номенклатура та ваго-габаритні характеристики
| Маркорозмір кабелю | Розрахункові зовнішні розміри кабелю, мм (довідкові) | Маса кабелю, кг/км (довідкова) |
| (довідкові) | (довідкова) | |
| КГНВ 1х 2,5 | 6 | 57,5 |
| КГНВ 1 х 4 | 6,9 | 80,8 |
| КГНВ 1 х 6 | 7,4 | 101,7 |
| КГНВ 1 х 10 | 9,4 | 167,6 |
| КГНВ 1 х 16 | 11 | 235,5 |
| КГНВ 1 х 25 | 12,9 | 342,3 |
| КГНВ 1 х 35 | 14,2 | 444,9 |
| КГНВ 1 х 50 | 16,2 | 601,5 |
| КГНВ 1 х 70 | 19,1 | 837,6 |
| КГНВ 1 х 95 | 20,8 | 1069,8 |
| КГНВ 1 х120 | 23,7 | 1325,9 |
| КГНВ 1 х150 | ||
| КГНВ 1 х 185 | 28,6 | 1970 |
| КГНВ 1 х 240 | 31,9 | 2560 |
| КГНВ 2 х 1,5 | 9,7 | 128,3 |
| КГНВ 2 х 2,5 | 10,7 | 162,6 |
| КГНВ 2 х 4 | 12,5 | 232,3 |
| КГНВ 2 х 6 | 13,5 | 288,2 |
| КГНВ 2 х 10 | 15,4 | 409,9 |
| КГНВ 2 х 16 | 19,2 | 623,8 |
| КГНВ 2 х 25 | 23,1 | 924,1 |
| КГНВ 2 х 35 | 26,3 | 1234,2 |
| КГНВ 2 х 50 | 30,7 | 1703,5 |
| КГНВ 3 х 1,5 | 10,2 | 149,3 |
| КГНВ 3 х 2,5 | 11,2 | 192,8 |
| КГНВ 3 х 4 | 13,2 | 280 |
| КГНВ 3 х 6 | 14,2 | 353,5 |
| КГНВ 3 х 10 | 16,3 | 513,2 |
| КГНВ 3 х 16 | 20,3 | 779,5 |
| КГНВ 3 х 25 | 25,1 | 1198,4 |
| КГНВ 3 х 35 | 27,9 | 1563,2 |
| КГНВ 3 х 50 | 32,6 | 2164,2 |
| КГНВ 3 х 0,75 + 1 х 0,75 | 10,1 | 136,4 |
| КГНВ 3 х 4 + 1 х 2,5 | 14,3 | 324 |
| КГНВ 3 х 6 + 1 х 4 | 15,5 | 418,3 |
| КГНВ 3 х 10 + 1 х 6 | 17,9 | 601 |
| КГНВ 3 х 16 + 1 х 10 | 22,3 | 917,7 |
| КГНВ 3 х 25 + 1 х 10 | 27,6 | 1350,3 |
| КГНВ 3 х 25 + 1 х 16 | 27,6 | 1407,6 |
| КГНВ 3 х 35 + 1 х 16 | 31,1 | 1808,8 |
| КГНВ 3 х 35 + 1 х 25 | 31,1 | 1903,3 |
| КГНВ 3 х 50 + 1 х 16 | 37 | 2483 |
| КГНВ 3 х 50 + 1 х 25 | 37 | 2577,5 |
| КГНВ 3 х 50 + 1 х 35 | 37 | 2673 |
| КГНВ 4 х 1,5 | 11 | 178,7 |
| КГНВ 4 х 2,5 | 12,2 | 233,6 |
| КГНВ 4 х 4 | 14,3 | 343,5 |
| КГНВ 4 х 6 | 15,5 | 437 |
| КГНВ 4 х 10 | 17,9 | 642,2 |
| КГНВ 4 х 16 | 22,3 | 975,1 |
| КГНВ 4 х 25 | 27,6 | 1502,1 |
| КГНВ 4 х 35 | 31,1 | 1999 |
| КГНВ 4 х 50 | 37 | 2818,5 |
| КГНВ 5 х 1,5 | 12 | 211,2 |
| КГНВ 5 х 2,5 | 13,2 | 278,8 |
| КГНВ 5 х 4 | 15,7 | 413 |
| КГНВ 5 х 6 | 17 | 528,4 |
| КГНВ 5 х 10 | 20,2 | 808,9 |
| КГНВ 5 х 16 | 25,1 | 1221,8 |
| КГНВ 5 х 25 | 30,8 | 1860,7 |
| КГНВ 5 х 35 | 34,2 | 2442,7 |
| КГНВ 5 х 50 | 40,7 | 3442,3 |
