Abonați de cablu KVAP de înaltă frecvență

Кабель абонентский высокочастотный КВАП

cerere

Pentru rețelele de acces pentru abonați utilizând densificarea digitală xDSL a liniilor de abonați, cu o tensiune nominală de până la 50 V AC la o frecvență de 50 Hz sau până la 72 V DC.
Așezarea în canalizare telefonică, în canalizări, mine, de-a lungul pereților clădirilor.

Design tipic

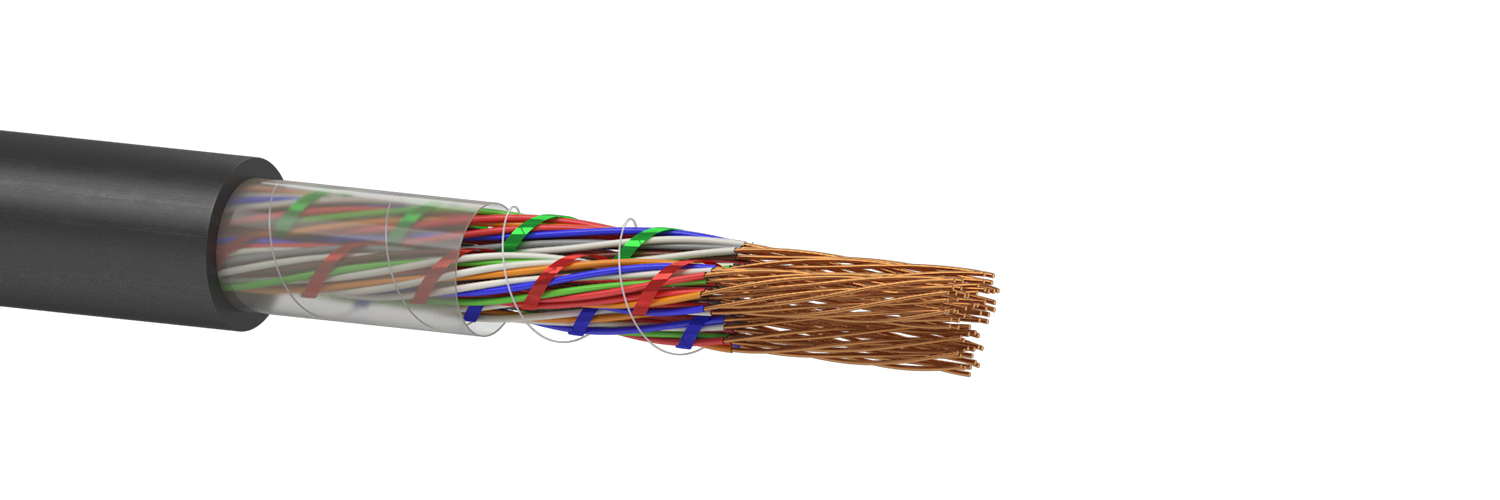

Structura cablurilor

1. vene conductoare - o sârmă moale din cupru Ø 0,40; 0,50 sau 0,60 mm.

2. Izolație de miez - polietilenă (PE), continuă. Nucleele izolate, cu o culoare brusc diferită, sunt răsucite într-o pereche de răsucire unidirecțională sau multidirecțională.

3. pachet elementar - este format din 5 sau 10 perechi. Toate perechile dintr-un fascicul elementar au o culoare individuală. Înfășurarea de fixare a pachetului este un fir sintetic sau o panglică de culoare individuală pentru fiecare mănunchi.

4. Nucleul cablului este format din 5 sau 10 perechi de fascicule elementare sau pachete principale de 50 de perechi (în cabluri cu mai mult de 100 de perechi). Înfășurarea de fixare a mănunchilor și miezului este un fir sintetic sau o panglică de culoare individuală pentru fiecare mănunchi.

5. Izolația centurilor - o bandă sintetică (PET-E, PE sau poliamidă), aplicată longitudinal sau elic.

6. Cochilie - lumina PE stabilizată.

Standarde / TU

TU U 31.3 - 05758730-030: 2003

Opțiuni de execuție

Principalele caracteristici tehnice și operaționale

Intervalul de temperatură de funcționare: -50 ° C până la +60 ° C
Interval de temperatură pentru instalare și instalare: -15 ° C până la +60 ° C
Raza de îndoire de cel puțin 10 diametre de cablu.
Durata de viață minimă - 20 de ani
Diametrul conductorilor conductori, mm, nom.	0,40	0,50	0,60
Rezistența electrică a unei vene conductoare la un curent continuu, Ohm / km, nu mai mult	150	100	70
Asimetria ohmică a trăit în perechi,%, nu mai mult	5	5	5
Capacitatea de lucru la o frecvență de la 0,01 la 2,0 kHz, nF / km, nu mai mult	55	55	55
Rezistență la izolarea electrică, nu mai puțin, MΩ • km	5000	5000	5000
Atenuare tranzitorie la capătul apropiat al cablului (NEXT), pe o lungime de 100 m, la o frecvență de 1024 kHz, nu mai puțin de, dB	52	52	52
Securitate la capătul extrem al cablului (ELFEXT), la o lungime de 100 m, la o frecvență de 1024 kHz, nu mai puțin de, dB	50	50	50
Pierdere de retur (RL), la o lungime de 100 m, la o frecvență de 1024 kHz, dB, nu mai puțin	20	20	20

Diametrul exterior al cablului, mm, nu mai mult

Numărul de perechi	0,40 mm	0,50 mm	0,60 mm
5	10,4	11,3	12,1
10	11,6	12,8	13,9
20	13,5	16,3	18,8
25	14,3	17,2	19,9
30	15,8	18,1	19,9
50	18,0	20,7	23,5
100	24,7	28,5	33,8
150	28,7	33,6	39,5
200	31,3	37,7	44,5
300	38,7	45,2	54,2

Greutatea cablului kg / km

Numărul de perechi	0,40 mm	0,50 mm	0,60 mm
5	42	55	71
10	64	89	118
20	109	154	208
25	129	184	251
30	148	214	293
50	224	330	458
100	432	644	908
150	617	929	1314
200	797	1208	1722
300	1162	1784	2569
