Abonați de cablu KVAEP de înaltă frecvență
cerere
Pentru rețelele de acces pentru abonați utilizând densificarea digitală xDSL a liniilor de abonați, cu o tensiune nominală de până la 50 V AC la o frecvență de 50 Hz sau până la 72 V DC.
Așezarea în canalizare telefonică, în colectoare, mine, de-a lungul pereților clădirilor, în condiții de influență electromagnetică crescută.

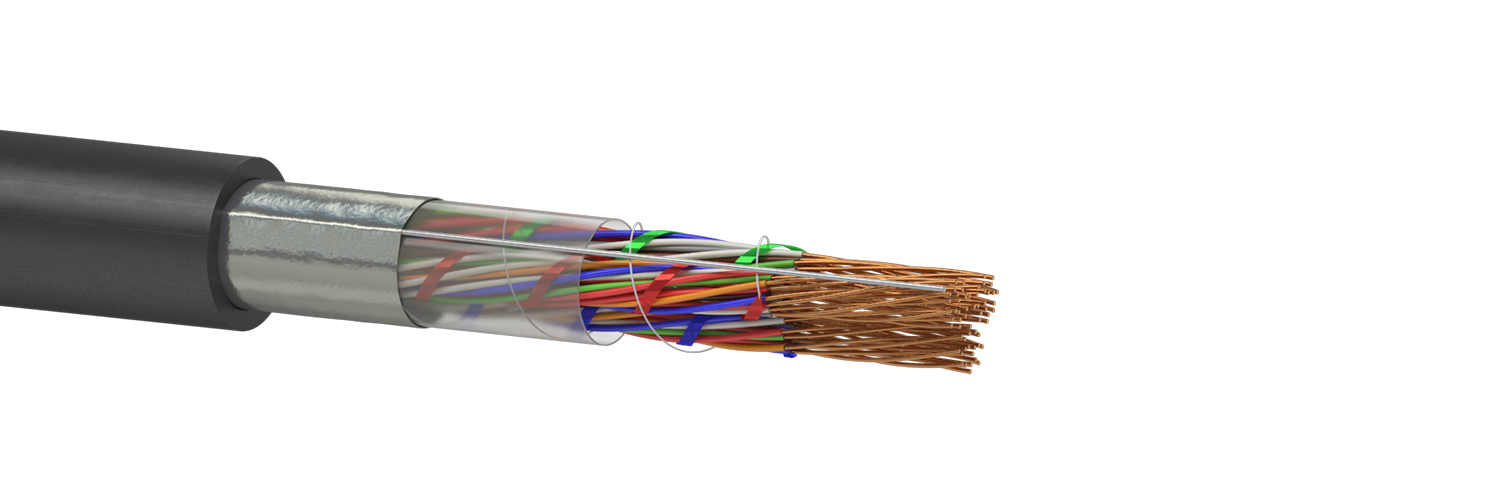

Design tipic
1. vene conductoare - o sârmă moale din cupru Ø 0,40; 0,50 sau 0,60 mm.
2. Izolație de miez - polietilenă (PE), continuă. Nucleele izolate, cu o culoare brusc diferită, sunt răsucite într-o pereche de răsucire unidirecțională sau multidirecțională.
3. pachet elementar - este format din 5 sau 10 perechi. Toate perechile dintr-un fascicul elementar au o culoare individuală. Înfășurarea de fixare a pachetului este un fir sintetic sau o panglică de culoare individuală pentru fiecare mănunchi.
4. Nucleul cablului este format din 5 sau 10 perechi de fascicule elementare sau pachete principale de 50 de perechi (în cabluri cu mai mult de 100 de perechi). Înfășurarea de fixare a mănunchilor și miezului este un fir sintetic sau o panglică de culoare individuală pentru fiecare mănunchi.
5. Izolația centurilor - o bandă sintetică (PET-E, PE sau poliamidă), aplicată longitudinal sau elic.
6. Ecran - bandă din aluminiu-polimer, aplicată longitudinal sau elicoidal. Un fir de cupru cositor Ø 0,4 mm este așezat longitudinal sub ecran.
7. Shell - PE stabilizat ușor.
Standarde / TU
TU U 31.3 - 05758730-030: 2003
Opțiuni de execuție
Principalele caracteristici tehnice și operaționale
| Intervalul de temperatură de funcționare: -50 ° C până la +60 ° C | |||
| Interval de temperatură pentru instalare și instalare: -15 ° C până la +60 ° C | |||
| Raza de îndoire de cel puțin 10 diametre de cablu. | |||
| Durata de viață minimă - 20 de ani | |||
| Diametrul conductorilor conductori, mm, nom. | 0,40 | 0,50 | 0,60 |
| Rezistența electrică a unei vene conductoare la un curent continuu, Ohm / km, nu mai mult | 150 | 100 | 70 |
| Asimetria ohmică a trăit în perechi,%, nu mai mult | 5 | 5 | 5 |
| Capacitatea de lucru la o frecvență de la 0,01 la 2,0 kHz, nF / km, nu mai mult | 55 | 55 | 55 |
| Rezistență la izolarea electrică, nu mai puțin, MΩ • km | 5000 | 5000 | 5000 |
| Atenuare tranzitorie la capătul apropiat al cablului (NEXT), pe o lungime de 100 m, la o frecvență de 1024 kHz, nu mai puțin de, dB | 52 | 52 | 52 |
| Securitate la capătul extrem al cablului (ELFEXT), la o lungime de 100 m, la o frecvență de 1024 kHz, nu mai puțin de, dB | 50 | 50 | 50 |
| Pierdere de retur (RL), la o lungime de 100 m, la o frecvență de 1024 kHz, dB, nu mai puțin | 20 | 20 | 20 |
Diametrul exterior al cablului, mm, nu mai mult
| Numărul de perechi | 0,40 mm | 0,50 mm | 0,60 mm |
| 5 | 10,4 | 11,3 | 12,1 |
| 10 | 11,6 | 12,8 | 13,9 |
| 20 | 13,5 | 16,3 | 18,8 |
| 25 | 14,3 | 17,2 | 19,9 |
| 30 | 15,8 | 18,1 | 19,9 |
| 50 | 18,0 | 20,7 | 23,5 |
| 100 | 24,7 | 28,5 | 33,8 |
| 150 | 28,7 | 33,6 | 39,5 |
| 200 | 31,3 | 37,7 | 44,5 |
| 300 | 38,7 | 45,2 | 54,2 |
Greutatea cablului kg / km
| Numărul de perechi | 0,40 mm | 0,50 mm | 0,60 mm |
| 5 | 42 | 54 | 69 |
| 10 | 62 | 85 | 111 |
| 20 | 103 | 146 | 194 |
| 25 | 121 | 174 | 233 |
| 30 | 140 | 203 | 273 |
| 50 | 214 | 314 | 430 |
| 100 | 403 | 600 | 827 |
| 150 | 567 | 853 | 1183 |
| 200 | 736 | 1112 | 1551 |
| 300 | 1061 | 1617 | 2266 |
