Cablu telefonic TPPepZ

Кабель телефонный ТППэпЗ

Cerere

Cablul este proiectat pentru funcționarea în rețelele de comunicații primare locale și liniile de comunicare cu o tensiune nominală a alimentării de la distanță de până la 145 V AC la o frecvență de 50 Hz sau o tensiune de până la 200 V DC.
Așezarea în canalizare telefonică, în colectoare, mine, de-a lungul pereților clădirilor și suspendare pe liniile de comunicații aeriene, în condiții de umiditate ridicată.

Design tipic

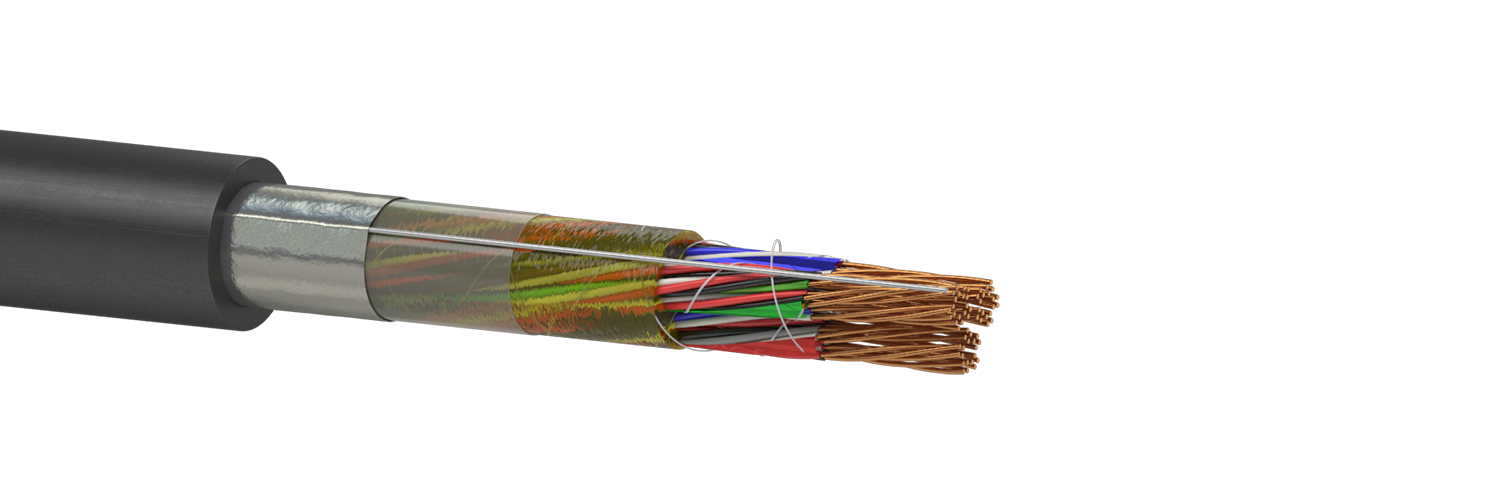

Structura cablurilor

1. vene conductoare - o sârmă moale din cupru Ø 0,40; 0,50; 0,60; 0,80 sau 0,90 mm.

2. Izolație de miez - polietilenă (PE), continuă.
Miele izolate, cu o culoare brusc diferită, sunt răsucite în patru. În fiecare patru, două vene localizate în diagonală formează o pereche de lucru.

3. Grinda elementară - formată din 5 patru. Toate paturile dintr-un buchet elementar au o culoare individuală.

4. Nucleul cablului este format din 5 fascicule elementare cu patru căi (în cabluri cu numărul de patru până la 50 inclusiv) sau din cele 25 sau 50 pachete cu patru căi (în cabluri cu numărul de patru peste 50). Înfășurarea de fixare a mănunchilor și miezului este un fir sintetic sau o panglică de culoare individuală pentru fiecare mănunchi.

5. Spațiul liber dintre miezurile din miez este umplut cu un agregat hidrofob.

6. Izolarea centurii - o bandă sintetică (PET-E, PE, poliamidă sau hârtie-polietilenă), aplicată longitudinal sau elic. Un strat de agregat hidrofob sau bandă de blocare a apei este așezat peste izolația taliei.

7. Ecran - bandă din aluminiu-polietilenă aplicată longitudinal sau în spirală. Un fir de cupru cositor Ø 0,4 mm este așezat longitudinal sub ecran.

8. Shell - PE stabilizat ușor.

Standarde / TU

TU U 05758730-040-2006
IEC 60708-1
IEC 60189-1

Opțiuni de execuție

Principalele caracteristici tehnice și operaționale

Intervalul de temperatură de funcționare: -50 ° C până la +50 ° C
Domeniul de temperatură de instalare și instalare: -10 ° C până la +50 ° C
Raza de îndoire de cel puțin 10 diametre de cablu
Durata de viață minimă de 25 de ani
Diametrul conductorilor conductori, mm, nom.	0,40	0,50	0,60	0,80	0,90
Rezistența electrică a unei vene conductoare la un curent continuu, Ohm / km, nu mai mult	148	96	65	36,6	28,4
Capacitate de lucru la o frecvență de la 0,8 la 1,0 kHz, nF / km, nu mai mult de	55	55	55	55	55
Rezistență la izolarea electrică, MΩ • km, nu mai puțin	5000	5000	5000	5000	5000
Coeficientul de cuplare capacitiv k1, calculat pentru lungimea de 300 m, pF, nu mai mult de	600	600	600	600	600
Coeficienții de cuplare capacitiv k9-k12, recalculați pentru 300 m lungime, pF, nu mai mult	300	300	300	300	300

Diametrul exterior estimat al cablului, mm (informativ)

Numărul de patru	0,40 mm	0,50 mm	0,60 mm	0,80 mm	0,90 mm
5	7,9	9,0
10	9,5	11,1
15	11,4	13,6
20	12,6	15,2
25	14,0	16,6
50	18,8	22,5
75	22,1
100	25,3	30,6
150	30,1	37,6
200	35,1	42,6
250	38,6
300	41,8

Greutatea estimată a cablului, kg / km (informativ)

Numărul de patru	0,40 mm	0,50 mm	0,60 mm	0,80 mm	0,90 mm
5	70	96	126	205	248
10	112	159	216	361	443
15	162	235	320	546	672
20	204	301	410	704	884
25	253	371	522	893	1103
50	473	699	976	1729	2142
75	677	1019	1418	2475	3140
100	891	1332	1916	3286	4092
150	1282	1995	2785	4807
200	1725	2591	3634	6294
250	2119	3199	4494	7808
300	2490	3789	5335	9279
