S/FTP для універсального прокладання (PVC-S)
Застосування
Кабель використовується для виготовлення гнучких шнурів (патч-кордів) для внутрішнього прокладання в структурованих кабельних мережах зв’язку в умовах підвищеного електромагнітного впливу. Можливе зовнішнє застосування за умови відсутності постійної дії вологи на кабель. Експлуатація при частотах до 600 МГц з номінальною напругою до 72 В постійного струму. Можливе використання в умовах постійного руху з кутом вигину ±90°.
Протоколи передачі даних
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Token Ring 16/100Mbit/s, Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T), 2,5Gbit/s Ethernet (2.5GBASE-T) та 5 Gbit/s (5GBASE-T), 10 Gbit/s (10GBASE-T).

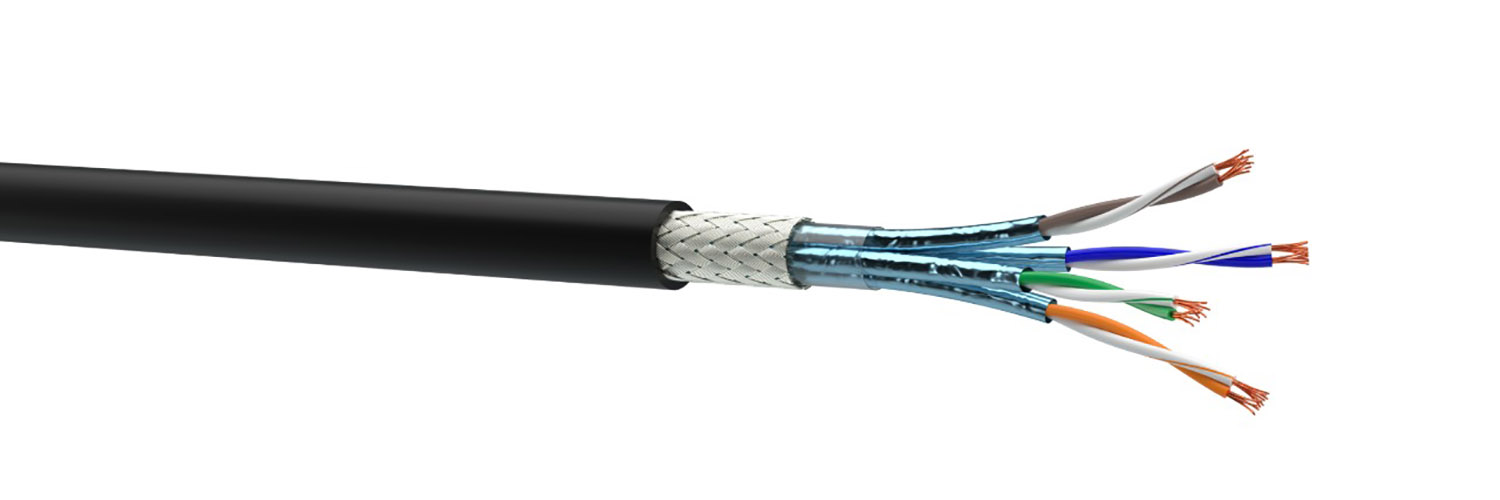

Типова конструкція
1. Струмопровідна жила: стренга з 7 м’яких мідних дротів, Ø 0,60 мм (7*0,20 мм)
2. Ізоляція: плівко-пористий HDPE, Ø не більше за 1,48 мм
3. Пара: дві скручені ізольовані жили
Кольорова ідентифікація пар:
- пара 1: біла/блакитна
- пара 2: біла/помаранчева
- пара 3: біла/зелена
- пара 4: біла/коричнева
4. Екран пари (індивідуальний): алюмополімерна стрічка
5. Поясна ізоляція без перекриття
6. Екран осердя (загальний): обплетення з мідних луджених дротів
7. Оболонка: спеціальний компаунд на основі PVC, товщина 0,8 мм, зовнішній діаметр Ø 8,1 мм
Стандарти
ISO/IEC 11801-1 (Channel cl.D на відстані до 110м)
ISO/IEC 11801-1 (Channel cl.Е на відстані до 101м)
ISO/IEC 11801-1 (Channel cl.Еа на відстані до 100м)
ISO/IEC 11801-1 (Channel cl.F на відстані до 95м)
IEC 61156-6
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -30 °C...+60 °C
Радіус вигину:
- під час монтажу - ≥ 8 діаметрів кабелю
- під час експлуатації в статичному режимі - ≥ 4 діаметрів кабелю
- під час експлуатації в динамічному режимі - ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | ≤60 |
| Електричний опір тпж постійному струму, не більше | Ом/км | ≤145 |
| Омічна асиметрія жил у парі, не більше | % | ≤2 |
| Електричний опір ізоляції, не менше | ГОм/км | ≥5 |
| Номінальна швидкість поширення сигналу | % | 72 |
| Модуль хвильового опору | Ом | |
| - в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| - в діапазоні частот більше 100 до 250 МГц | 100 +/-22 | |
| - в діапазоні частот більше 100 до 250 МГц | 100 +/-25 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 °C на відстані 100 м:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 | 500 | 600 |
| Власне загасання (Attenuation), дБ, не більше | 3,0 | 5,6 | 8,8 | 11,1 | 12,4 | 15,6 | 22,3 | 28,5 | 46,5 | 67,9 | 75,1 |
| NEXТ, дБ, не менше | 78 | 78 | 78 | 78 | 78 | 78 | 75 | 72 | 66 | 62 | 61 |
| PS NEXТ, дБ, не менше | 75 | 75 | 75 | 75 | 75 | 75 | 72 | 69 | 63 | 59 | 58 |
| ELFEXТ, дБ, не менше | 78 | 78 | 74 | 70 | 68 | 64 | 58 | 54 | 46 | 40 | 38 |
| PS ELFEXТ, дБ, не менше | 75 | 75 | 71 | 67 | 65 | 61 | 55 | 51 | 43 | 37 | 35 |
| Зворотні втрати (Return Loss), дБ, не менше | 20,0 | 23,0 | 25,0 | 25,0 | 25,0 | 23,3 | 20,7 | 19,0 | 15,6 | 15,6 | 15,6 |
Згідно з IEC 61156-6, значення менші за 4 MHz надаються лише інформативно
Інформація для замовлень:
| Код кабелю | Марка кабелю | Стандартне пакування | Вага, кг/км |
| 7935267 | КГПпВсО-ВПЕ (600) 4*2*AWG24/7 (S/FTP-cat.7 patch) | Котушки 305м/500м | 61,7 |
