F/UTP для універсального прокладання (PVC-S)
Застосування
Кабель використовується для виготовлення гнучких шнурів (патч-кордів) для внутрішнього прокладання в структурованих кабельних мережах зв’язку в умовах підвищеного електромагнітного впливу. Можливе зовнішнє застосування за умови відсутності постійної дії вологи на кабель. Експлуатація при частотах до 250 МГц з номінальною напругою до 72 В постійного струму. Можливе використання в умовах постійного руху з кутом вигину ±90°.
Протоколи передачі даних
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Token Ring 16/100Mbit/s, Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T), 2,5Gbit/s Ethernet (2.5GBASE-T) та 5 Gbit/s (5GBASE-T), 10 Gbit/s (10GBASE-T).

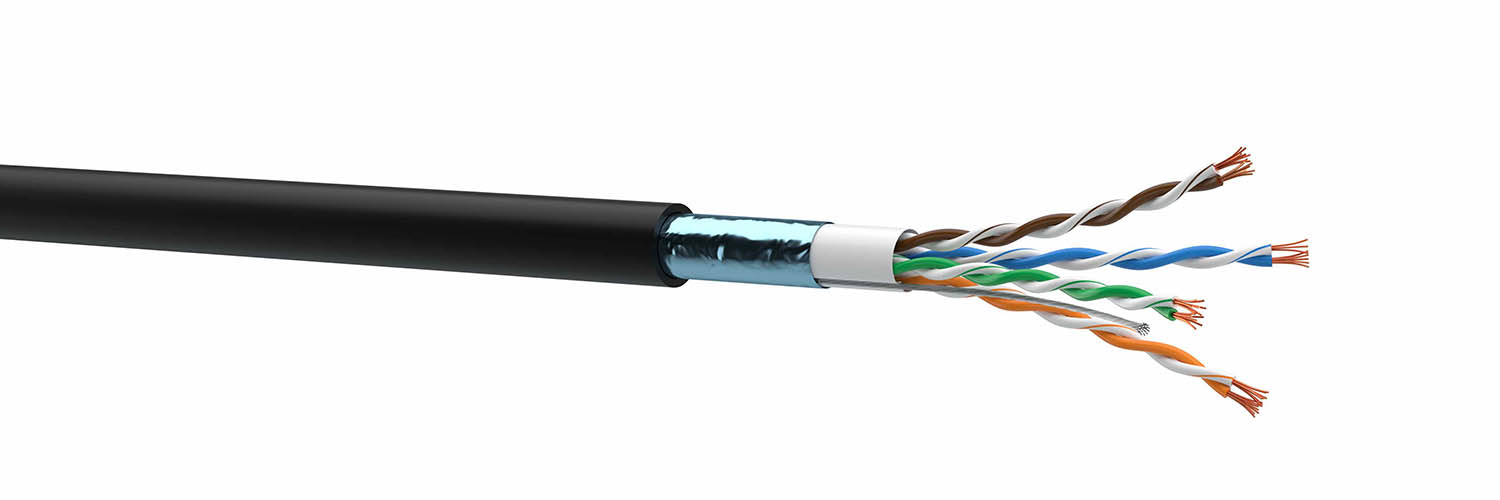

Типова конструкція
1. Струмопровідна жила: стренга з 7 м’яких мідних дротів, Ø 0,60 мм (7*0,20 мм)
2. Ізоляція: HDPE, Ø не більше за 1,1 мм
3. Пара: дві скручені ізольовані жили
Кольорова ідентифікація пар:
- пара 1: біло-блакитна/блакитна
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Перша оболонка: спеціальний компаунд на основі PVC
5. Дренажний провідник
6. Загальний екран: алюмополімерна стрічка
7. Оболонка: спеціальний компаунд на основі PVC, товщина 0,7 мм, зовнішній діаметр Ø 8,1 мм
Стандарти
ISO/IEC 11801-1 (Channel cl.D на відстані до 80м)
ISO/IEC 11801-1 (Channel cl.Е на відстані до 72м)
IEC 61156-6
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -30 °C...+60 °C
Радіус вигину:
- під час монтажу - ≥ 8 діаметрів кабелю
- під час експлуатації в статичному режимі - ≥ 4 діаметрів кабелю
- під час експлуатації в динамічному режимі - ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | ≤60 |
| Електричний опір тпж постійному струму, не більше | Ом/км | ≤145 |
| Омічна асиметрія жил у парі, не більше | % | ≤2 |
| Електричний опір ізоляції, не менше | ГОм/км | ≥5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору в діапазоні частот | Ом | |
| - від 1 до 100 МГц | 100 +/-15 | |
| - більше 100 до 250 МГц | 100 +/-22 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 °C на відстані 100 м:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 |
| Власне загасання (Attenuation), дБ, не більше | 3,1 | 5,8 | 9,0 | 11,4 | 12,8 | 16,1 | 23,3 | 29,9 | 49,7 |
| NEXТ, дБ, не менше | 75 | 66 | 60 | 57 | 56 | 53 | 48 | 45 | 39 |
| PS NEXТ, дБ, не менше | 72 | 63 | 57 | 54 | 53 | 50 | 45 | 42 | 36 |
| ELFEXТ, дБ, не менше | 68 | 56 | 48 | 44 | 42 | 38 | 32 | 28 | 20 |
| PS ELFEXТ, дБ, не менше | 65 | 53 | 45 | 41 | 39 | 35 | 29 | 25 | 17 |
| Зворотні втрати (Return Loss), дБ, не менше | 20,0 | 23,0 | 25,0 | 25,0 | 25,0 | 23,3 | 20,7 | 19,0 | 15,6 |
Згідно з IEC 61156-6, значення менші за 4 MHz надаються лише інформативно
Інформація для замовлень:
| Код кабелю | Марка кабелю | Стандартне пакування | Вага, кг/км |
| 7932300 | КГПВсЕШвс-ВП (250) 4*2*AWG24/7 (F/UTP-cat.6 patch) | Котушки 305м/500м | 63,1 |
