F/UTP Long Ethernet (AWG22) для універсального прокладання (PVC-S)

F/UTP Long Ethernet (AWG22) для універсального прокладання (PVC-S)

Застосування

Кабель використовується для виготовлення гнучких шнурів (патч-кордів) для внутрішнього прокладання в структурованих кабельних мережах зв’язку в умовах необхідності збільшення каналу зв’язку до 180м (при швидкості передачі даних до 100Mbit/s) та підвищеного електромагнітного впливу. Можливе зовнішнє застосування за умови відсутності постійної дії вологи на кабель. Експлуатація при частотах до 100 МГц з номінальною напругою до 72 В постійного струму. Можливе використання в умовах постійного руху з кутом вигину ±180°.

Протоколи передачі даних

PBX, V.11, X.21, ISDN, Ethernet (10Base-T на відстані до 200м), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX на відстані до 180м), Token Ring 16/100 Mbit/s, Gigabit Ethernet (1000BASE-T на відстані до 150м), Firewire 100 Mbit/s, ATM LAN 1,2 Gbit/s.

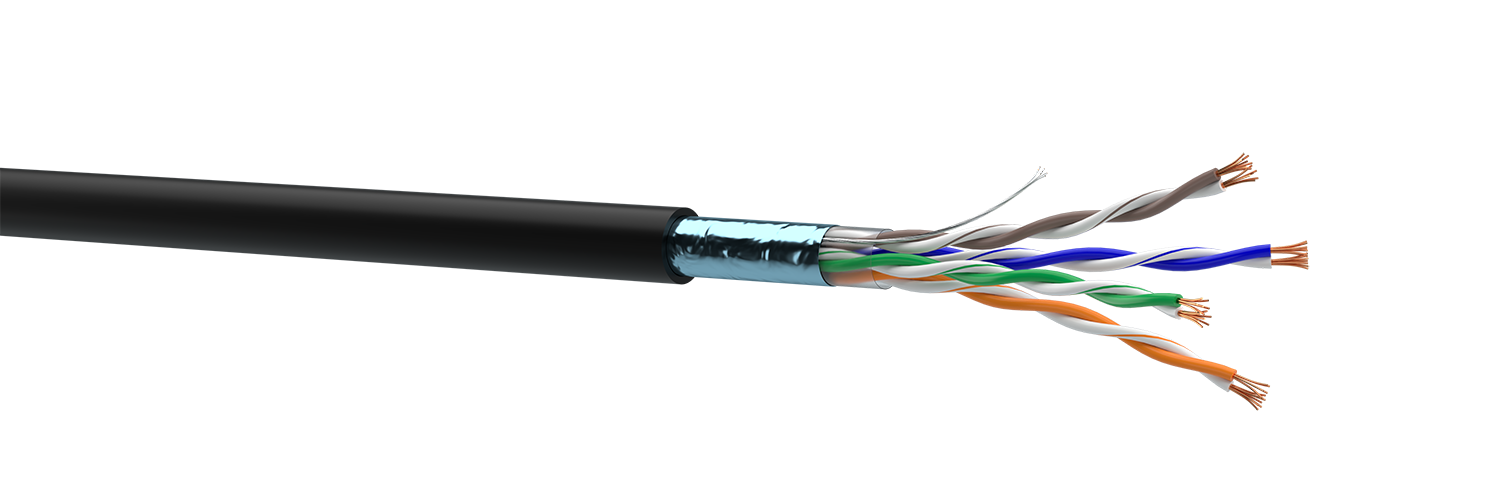

Типова конструкція

Структура кабелю

1. Струмопровідна жила: стренга з 19 м’яких мідних дротів, Ø 0,75 мм (19*0,15 мм)
2. Ізоляція: HDPE
3. Пара: два скручені провідники
Кольорова ідентифікація пар:
- пара 1: біло-блакитна/блакитна
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Поясна ізоляція
5. Дренажний провідник
6. Загальний екран: алюмополімерна стрічка
7. Оболонка: спеціальний компаунд на основі PVC

Стандарти

ISO/IEC 11801-1
IEC 61156-6

Основні техніко-експлуатаційні характеристики:

Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -30 °C...+60 °C
Радіус вигину:
- під час монтажу - ≥ 8 діаметрів кабелю
- під час експлуатації в статичному режимі - ≥ 4 діаметрів кабелю
- під час експлуатації в динамічному режимі - ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N

Електричні характеристики при 20 °C:

Параметр Од. вим. Значення
Робоча ємність, не більше нФ/км ≤58
Електричний опір тпж постійному струму, не більше Ом/км ≤145
Електричний опір ізоляції, не менше ГОм/км ≥5
Омічна асиметрія жил у парі, не більше % ≤2
Номінальна швидкість поширення сигналу % 68
Модуль хвильового опору Ом
- в діапазоні частот від 1 до 100 МГц   100 +/-15
Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд кВ 2,5

Характеристики передачі сигналу при 20 °C на відстані 100 м:

Частота, МГц 1 4 10 16 20 31,25 62,5 100
Власне загасання (Attenuation), дБ, не більше 2,1 4,1 6,6 8,4 9,4 11,8 17,1 22,0
NEXТ, дБ, не менше 65 56 50 47 46 43 38 35
PS NEXТ, дБ, не менше 62 53 47 44 43 40 35 32
ELFEXТ, дБ, не менше 64 52 44 40 38 34 28 24
PS ELFEXТ, дБ, не менше 61 49 41 37 35 31 25 21
Зворотні втрати (Return Loss), дБ, не менше 20,0 23,0 25,0 25,0 25,0 23,3 20,7 19,0

Згідно з IEC 61156-6, значення менші за 4 MHz надаються лише інформативно

Інформація для замовлень:

Код Найменування Оболонка Діаметр ТПЖ, мм Діаметр провідника, мм Діаметр / розмір кабелю, мм Упаковка Розрахункова маса, кг/км
7932294 КГПВсЕ-ВП (100) 4*2*AWG22/19 (F/UTP-cat.5E patch) PVC-S 0,75 (AWG22/19) 1,4 8,1 фанерна котушка 305/500м 63,8
