F⁄FTP 4Pr în aer liber
Aplicatii de date
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit / s, 100VG-AnyLAN, Ethernet rapid (100BASE-TX), inel de jetoane 16/100 Mbit / s , Firewire 100 Mbit / s, PoE (IEEE 802.3af), PoE + (IEEE 802.3at), PoE ++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T

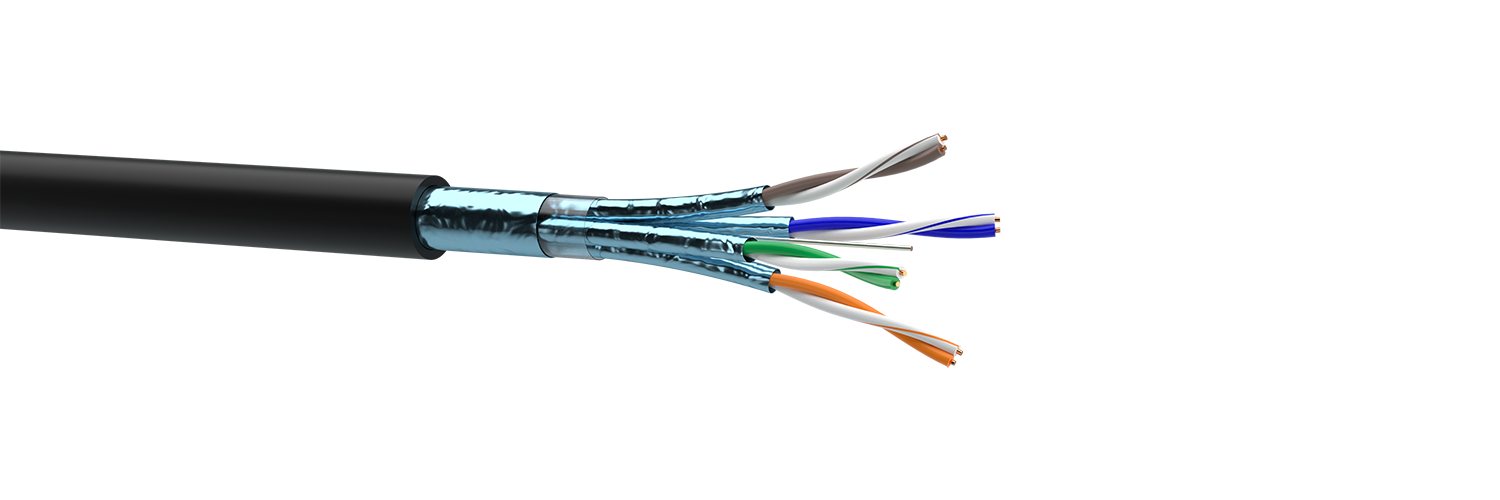

Design tipic
1. Conductor conductor (TPA): conductor solid de cupru, calit
2. Izolație: PE
3.Pereche: conductori izolați răsuciți cate doi, la treptele standard și cu următoarea identificare a culorilor:
- pereche 1: alb / albastru
- pereche 2: alb / portocaliu
- pereche 3: alb / verde
- pereche 4: alb / maro
Ecranarea unei perechi: bandă de aluminiu-polimer (partea metalica la exterior)
4. Fir de drenaj: sârmă de cupru cositorită de 0,4 mm, în centrul cablului
5. Izolație comuna a perechilor de conductori, impotriva apei: folie PET-E, straturi suprapuse
6. Ecranare cablu: bandă din aluminiu-polimer (partea metalica la interior)
7. Manta exterioara: PE stabilizata ușor, negru.
Standarde / TU
Cerințe de cablu: DSTU IEC 61156-5, DSTU EN 50288-4-1, TU U 27.3-05758730-097: 2018
Cerințe de cablu: DSTU ISO / IEC 11801, DSTU EN 50173-1
Principalele caracteristici tehnice și operaționale
Interval de temperatură:
- în timpul instalării: -10 ° C ... + 60 ° C
- în timpul funcționării: -50 ° C ... + 60 ° C
Raza de încovoiere: ≥ 10 diametre ale cablului
Forță de tracțiune: ≤ 85 N
Caracteristici electrice la 20 0 С
| parametru | unitate de masura | valoare |
| Capacitatea de lucru, nu mai mult | 56 | |
| Rezistență electrică in curent continuu, nu mai mult | Ohm / km | 75 |
| Asimetria ohmică a perechilor, nu mai mult | % | 2 |
| Rezistență electrică a izolatiei, nu mai puțin | GOhm / km | 5 |
| Viteza de propagare a semnalului nominal | % | 80 |
| Modulul de impedanță a undelor | ohm | |
| -în domeniul de frecvență de la 1 la 100 MHz | 100 +/-15 | |
| -în domeniul de frecvență de la 101 la 250 MHz | 100 +/-22 | |
| - în domeniul de frecvență cuprins între 251 și 600 MHz | 100 +/-25 | |
| Tensiunea de test in curent continuu între conductoare și scut timp de 2 secunde | KВ | 2,5 |
Caracteristici ale transmisiei semnalului la 20 0 C
| Frecvență, MHz | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 | 500 | 600 |
| Atenuare proprie, dB / 100 m, nu mai mult | 2 | 3,7 | 5,9 | 7,4 | 8,3 | 10,4 | 14,9 | 19 | 31 | 45,3 | 50,1 |
| NEXТ, dB, nu mai puțin | 78 | 78 | 78 | 78 | 78 | 78 | 75,5 | 72,4 | 66,4 | 61,9 | 60,7 |
| PS NEXТ, dB, nu mai puțin | 75 | 75 | 75 | 75 | 75 | 75 | 72,5 | 69,4 | 63,4 | 58,9 | 57,7 |
| ELFEXТ, dB, nu mai puțin | 78 | 78 | 75,3 | 71,2 | 69,3 | 65,4 | 59,4 | 55,3 | 47,3 | 41,3 | 39,7 |
| PS ELFEXТ, dB, nu mai puțin | 75 | 75 | 72,3 | 68,2 | 66,3 | 62,4 | 56,4 | 52,3 | 44,3 | 38,3 | 36,7 |
| Pierdere de retur, dB, nu mai puțin | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 | 17,3 | 17,3 | 17,3 |
Informații despre comandă
| cod | denumire | manta | Diametrul TPG, mm | Diametrul conductorului mm | Diametru / dimensiune cablu, mm | ambalare | Greutate estimată, kg / km |
| 7935066 | Kpppe-vpe (600) 4 * 2 * 0,56 (F / FTP-cat.7) | PE | 0,565 | 1,35 | 7,1 | bobină de placaj 305/500/1000 m | 47,7 |
