Cabluri LAN de categoria 6A

U⁄UTP 4Pr interior

U/UTP Cat.6A 4Pr Indoor

Aplicatii de date

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit / s, 100VG-AnyLAN, Ethernet rapid (100BASE-TX), inel de jetoane 16/100 Mbit / s , Firewire 100 Mbit / s, PoE (IEEE 802.3af), PoE + (IEEE 802.3at), PoE ++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T

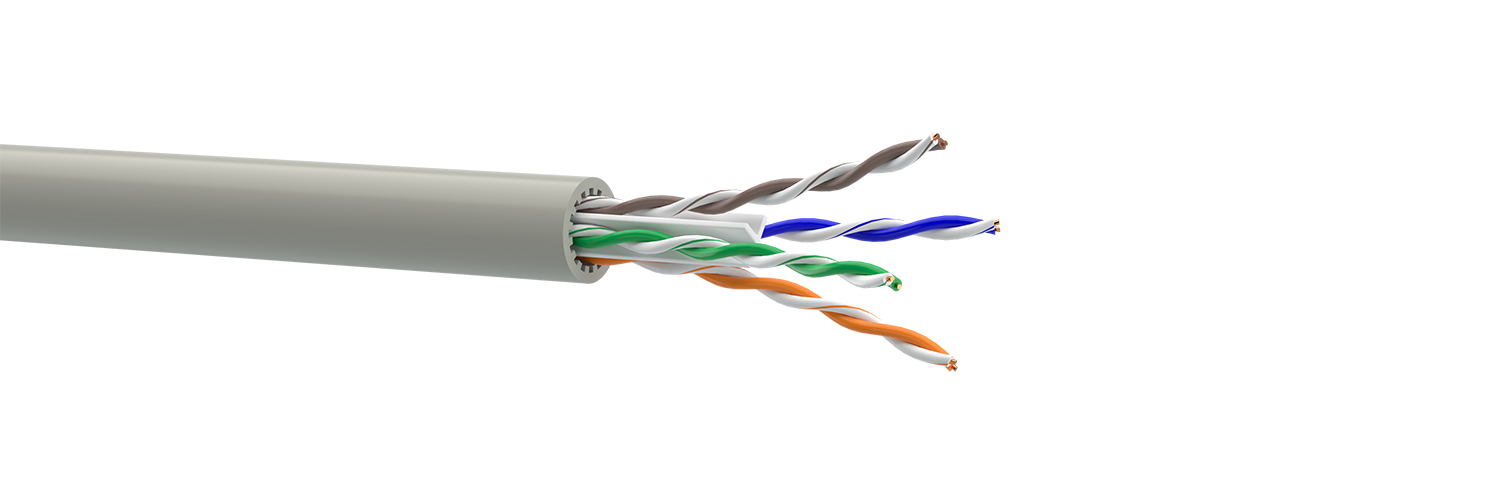

Design tipic

Structura cablurilor

1. Conductor conductor (TPA): conductor solid de cupru, calit
2. Izolație: PE
3. Pereche: conductori izolați răsuciți cate doi, la treptele standard și cu următoarea identificare a culorilor:
- pereche 1: alb-albastru / albastru
- pereche 2: alb-portocaliu / portocaliu
- pereche 3: alb-verde / verde
- pereche 4: alb-maro / maro
4. Separator pereche (cordel): PE sau LSFRZH
5. manta: PVC, LSZH sau LSFRZH

Standarde / TU

Cerințe de cablu: DSTU IEC 61156-5, TU U 27.3-05758730-097: 2018
Cerințe de cablu: DSTU ISO / IEC 11801, DSTU EN 50173-1
Siguranță la incendiu:
- PVC: DSTU 4809: 2017 (clauza 5.1) DSTU EN 60332-1-2
- LSZH: DSTU 4809: 2017 (clauza 5.1, 5.3-5.5), DSTU EN 60332-1-2, DSTU EN 60754-1, DSTU EN 60754-2, DSTU EN 61034-2
- LSFRZH: DSTU 4809: 2017 (clauzele 5.1-5.5), DSTU EN 60332-1-2, DSTU EN 60332-3, DSTU EN 60754-1, DSTU EN 60754-2, DSTU EN 61034-2

Principalele caracteristici tehnice și operaționale

Interval de temperatură:
- în timpul instalării: -10 ° C ... + 60 ° C
- în timpul funcționării: -20 ° C ... + 60 ° C
Raza de îndoire: ≥ 10 diametre de cablu
Forță de tracțiune: ≤ 85 N

Caracteristici electrice la 20 0 С

parametru unitate de masura valoare
Capacitatea de lucru, nu mai mult nF / km 56
Rezistență electrică in curent continuu, nu mai mult Ohm / km 83
Asimetria ohmică a perechilor, nu mai mult % 2
Rezistență electrică a izolatiei, nu mai puțin GOhm / km 5
Viteza de propagare a semnalului nominal % 68
Modulul de impedanță a undelor ohm
-în domeniul de frecvență de la 1 la 100 MHz   100 +/-15
-în domeniul de frecvență de la 101 la 250 MHz   100 +/-22
-în domeniul de frecvență cuprins între 251 și 500 MHz   100 +/-25
Tensiunea de test in curent continuu între conductoare și scut/ecran, timp de 2 secunde 2,5

Caracteristici ale transmisiei semnalului la 20 0 C

Frecvență, MHz 1 4 10 16 20 31,25 62,5 100 250 500
Atenuare proprie, dB / 100 m, nu mai mult 2,1 3,8 5,9 7,5 8,4 10,5 15 19,1 31,1 45,3
NEXТ, dB, nu mai puțin 75,3 66,3 60,3 57,2 55,8 52,9 48,4 45,3 39,3 34,8
PS NEXТ, dB, nu mai puțin 72,3 63,3 57,3 54,2 52,8 49,9 45,4 42,3 36,3 31,8
ELFEXТ, dB, nu mai puțin 68 56 48 43,9 42 38,1 32,1 28 20 14
PS ELFEXТ, dB, nu mai puțin 65 53 45 40,9 39 35,1 29,1 25 17 11

Informații despre comandă

cod denumire manta Diametrul TPG, mm Diametrul conductorului mm Diametru / dimensiune cablu, mm ambalare Greutate estimată, kg / km
7931118 KPV-VP (500) 4 * 2 * 0,57 (U / UTP-cat.6A) PVC 0,57 1,08 7,4 bobină de placaj 305/500/1000 m 52,1
7931119 KPVong-HF-VP (500) 4 * 2 * 0,57 (U / UTP-cat.6A LSOH) LSZH 0,57 1,08 7,4 bobină de placaj 305/500/1000 m 52,8
7931171 KPVng-HF-VP (500) 4 * 2 * 0,57 (U / UTP-cat.6A LSFROH) LSZFRZH 0,57 1,08 7,4 bobină de placaj 305/500/1000 m 53,5
