F⁄FTP 4Pr de interior
Aplicatii de date
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit / s, 100VG-AnyLAN, Ethernet rapid (100BASE-TX), inel de jetoane 16/100 Mbit / s , Firewire 100 Mbit / s, PoE (IEEE 802.3af), PoE + (IEEE 802.3at), PoE ++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T

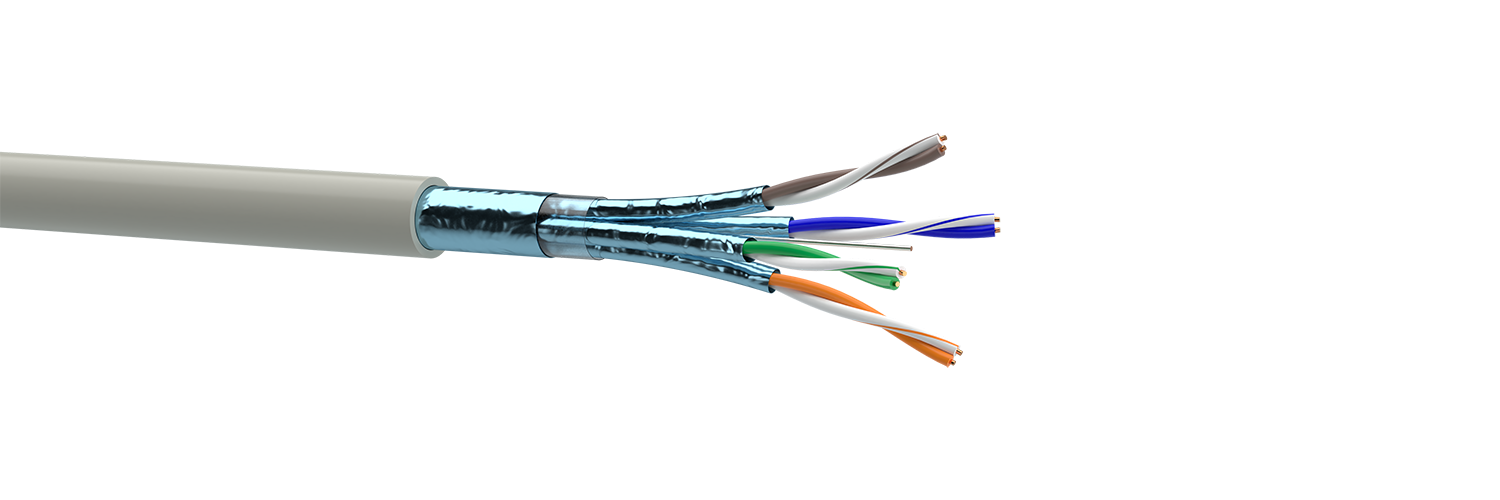

Design tipic
1. Conductor conductor (TPA): conductor solid de cupru, calit
2. Izolație: PE
3. Pereche: conductori izolați răsuciți cate doi, la treptele standard și cu următoarea identificare a culorilor:
- pereche 1: alb / albastru
- pereche 2: alb / portocaliu
- pereche 3: alb / verde
- pereche 4: alb / maro
Ecranarea perechilor: bandă de aluminiu-polimer (partea metalica la exterior)
4. Fir de drenaj: sârmă de cupru cositorită de 0,4 mm, în centrul cablului;
5. Izolație a centurii: film PET -E, fără suprapunere (cu gard)
6. Ecranarea de bază: bandă din aluminiu-polimer (partea metalica la interior)
7. Manta exterioara: : PVC, LSZH sau LSFRZH
Standarde / TU
Cerințe de cablu: DSTU IEC 61156-5, DSTU EN 50288-10-1, TU U 27.3-05758730-097: 2018
Cerințe de cablu: DSTU ISO / IEC 11801, DSTU EN 50173-1
Siguranță la incendiu:
- PVC: DSTU 4809: 2017 (clauza 5.1), DSTU EN 60332-1-2
- LSZH: DSTU 4809: 2017 (clauza 5.1, 5.3-5.5), DSTU EN 60332-1-2, DSTU EN 60754-1, DSTU EN 60754 -2, DSTU EN 61034-2
- LSFRZH: DSTU 4809: 2017 (Clauzele 5.1-5.5), DSTU EN 60332-1-2, DSTU EN 60332-3, DSTU EN 60754-1, DSTU EN 60754-2, DSTU EN 61034-2
Principalele caracteristici tehnice și operaționale
Interval de temperatură:
- în timpul instalării: -10 ° C ... + 60 ° C
- în timpul funcționării: -20 ° C ... + 60 ° C
Raza de îndoire: ≥ 10 diametre de cablu
Forță de tracțiune: ≤ 85 N
Caracteristici electrice la 20 0 С
| parametru | unitate de masura | valoare |
| Capacitatea de lucru, nu mai mult | nF / km | 56 |
| Rezistență electrică in curent continuu, nu mai mult | Om / km | 75 |
| Asimetria ohmică a perechilor, nu mai mult | % | 2 |
| Rezistență electrică a izolatiei, nu mai puțin | GOm / km | 5 |
| Viteza de propagare a semnalului nominal | % | 80 |
| Modulul de impedanță a undelor | ohm | |
| -în domeniul de frecvență de la 1 la 100 MHz | 100 +/-15 | |
| -în domeniul de frecvență de la 101 la 250 MHz | 100 +/-22 | |
| -în domeniul de frecvență cuprins între 251 și 500 MHz | 100 +/-25 | |
| Tensiunea de test in curent continuu între conductoare și scut /ecran, timp de 2 secunde | KВ | 2,5 |
Caracteristici ale transmisiei semnalului la 20 0 C
| Frecvență, MHz | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 | 500 |
| Atenuare proprie, dB / 100 m, nu mai mult | 2,1 | 3,8 | 5,9 | 7,5 | 8,4 | 10,5 | 15 | 19,1 | 31,1 | 45,3 |
| NEXТ, dB, nu mai puțin | 75,3 | 66,3 | 60,3 | 57,2 | 55,8 | 52,9 | 48,4 | 45,3 | 39,3 | 34,8 |
| PS NEXТ, dB, nu mai puțin | 72,3 | 63,3 | 57,3 | 54,2 | 52,8 | 49,9 | 45,4 | 42,3 | 36,3 | 31,8 |
| ELFEXТ, dB, nu mai puțin | 68 | 56 | 48 | 43,9 | 42 | 38,1 | 32,1 | 28 | 20 | 14 |
| PS ELFEXТ, dB, nu mai puțin | 65 | 53 | 45 | 40,9 | 39 | 35,1 | 29,1 | 25 | 17 | 11 |
Informații despre comandă
| cod | denumire | manta | Diametrul TPG, mm | Diametrul conductorului mm | Diametru / dimensiune cablu, mm | ambalare | Greutate estimată, kg / km |
| 7935047 | KppVE-VPE (500) 4 * 2 * 0,56 (F / FTP-cat.6A) | PVC | 0,565 | 1,35 | 6,9 | bobină de placaj 305/500/1000 m | 50,4 |
| 7935048 | Kppp Wong-HFE-VPE (500) 4 * 2 * 0,56 (F / FTP-cat.6A LSOH) | LSZH | 0,565 | 1,35 | 6,9 | bobină de placaj 305/500/1000 m | 50,8 |
| 7935082 | Kppvng-HFE-VPE (500) 4 * 2 * 0,56 (F / FTP-cat.6A LSFROH) | LSZFRZH | 0,565 | 1,35 | 6,9 | bobină de placaj 305/500/1000 m | 50,8 |
