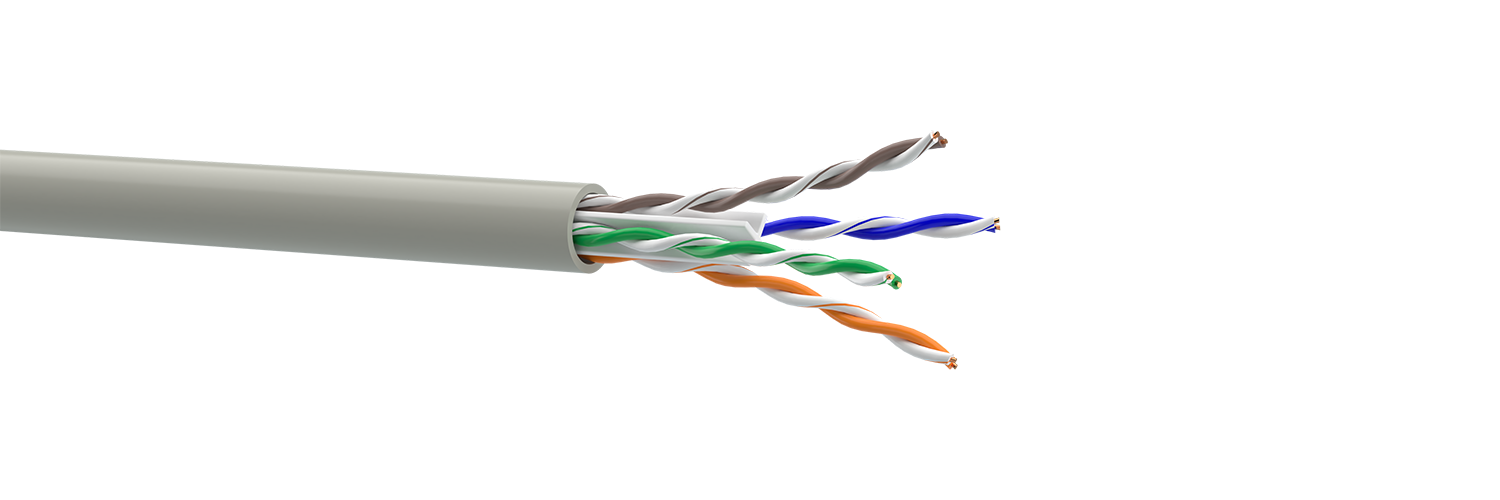

U⁄UTP 4Pr de interior
Aplicatii de date
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit / s, 100VG-AnyLAN, Ethernet rapid (100BASE-TX), inel de jetoane 16/100 Mbit / s , Firewire 100 Mbit / s, PoE (IEEE 802.3af), PoE + (IEEE 802.3at), PoE ++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T (la 55 metri )
Design tipic
1. Conductor conductor (TPA):cupru solid, tratat prin calire
2. Izolație conductori: PE
3. Pereche: doi conductori izolați răsuciți împreună cu treptele convenite și cu următoarea identificare a culorii:
- pereche 1: alb-albastru / albastru
- pereche 2: alb-portocaliu / portocaliu
- pereche 3: alb-verde / verde
- pereche 4: alb-maro / maro
4. Separator de perechi (cordel): PE sau LSFRZH
5. Manta: PVC, LSZH sau LSFRZH
Standarde / TU
Cerințe de cablu: DSTU IEC 61156-5, DSTU EN 50288-6-1, TU U 27.3-05758730-097: 2018
Cerințe de cablu: DSTU ISO / IEC 11801, DSTU EN 50173-1
Siguranță împotriva incendiilor:
- PVC: DSTU 4809: 2017 (clauza 5.1), DSTU EN 60332-1-2
- LSZH: DSTU 4809: 2017 (clauzele 5.1, 5.3-5.5), DSTU EN 60332-1-2, DSTU EN 60754-1, DSTU EN 60754 -2, DSTU EN 61034-2
- LSFRZH: DSTU 4809: 2017 (Clauzele 5.1-5.5), DSTU EN 60332-1-2, DSTU EN 60332-3, DSTU EN 60754-1, DSTU EN 60754-2, DSTU EN 61034-2
Principalele caracteristici tehnice și operaționale
Interval de temperatură:
- în timpul instalării: -10 ° C ... + 60 ° C
- în timpul funcționării: -20 ° C ... + 60 ° C
Raza de îndoire: ≥ 10 diametre de cablu
Forță de tracțiune: ≤ 85 N
Caracteristici electrice la 20 0 С
| parametru | unitate de masura | valoare |
| Capacitatea de lucru, nu mai mult | nF / km | 56 |
| Rezistență electrică tfzh la curent continuu: | Om / km | |
| - cu diametrul de 0,52 mm, nu mai mult | 87 | |
| - cu un diametru de 0,54 mm, nu mai mult | 82 | |
| - cu diametrul TPG 0,57 mm, nu mai mult de | 75 | |
| Asimetria ohmică a perechilor, nu mai mult | % | 2 |
| Rezistență electrică a izolatiei, nu mai puțin | GOm / km | 5 |
| Viteza de propagare a semnalului nominal | % | 68 |
| Modulul de impedanță a undelor | ohm | |
| -în domeniul de frecvență de la 1 la 100 MHz | 100 +/-15 | |
| -în domeniul de frecvență de la 101 la 250 MHz | 100 +/-22 | |
| Tensiunea de test in curent continuu între conductoare și ecran (scut) timp de 2 secunde | KВ | 2,5 |
Caracteristici ale transmisiei semnalului la 20 0 C
| Frecvență, MHz | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 | 250 |
| Atenuare proprie, dB / 100 m, nu mai mult | 2,1 | 3,8 | 6 | 7,6 | 8,5 | 10,7 | 15,5 | 19,9 | 33 |
| NEXТ, dB, nu mai puțin | 75,3 | 66,3 | 60,3 | 57,2 | 55,8 | 52,9 | 48,4 | 45,3 | 39,3 |
| PS NEXТ, dB, nu mai puțin | 72,3 | 63,3 | 57,3 | 54,2 | 52,8 | 49,9 | 45,4 | 42,3 | 36,3 |
| ELFEXТ, dB, nu mai puțin | 68 | 56 | 48 | 43,9 | 42 | 38,1 | 32,1 | 28 | 20 |
| PS ELFEXТ, dB, nu mai puțin | 65 | 53 | 45 | 40,9 | 39 | 35,1 | 29,1 | 25 | 17 |
| Pierdere de retur, dB, nu mai puțin | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 | 17,3 |
Informații despre comandă
| 7931167 | KPV-VP (250) 4 * 2 * 0,57 (U / UTP-cat.6) | PVC | 0,57 | 1,09 | 6,0 | caseta 305 m | 40,1 |
| 49218 | KPVong-HF-VP (250) 4 * 2 * 0,57 (U / UTP-cat.6 LSOH) | LSZH | 0,57 | 1,09 | 6,0 | caseta 305 m | 39,5 |
| 49210 | CPVng-HF-VP (250) 4 * 2 * 0,57 (U / UTP-cat.6 LSFROH) | LSZFRZH | 0,57 | 1,09 | 6,0 | caseta 305 m | 40,5 |
| 7931193 | KPV-VP (250) 4 * 2 * 0,54 (U / UTP-cat.6) | ПВХ | 0,54 | 0,94 | 5,6 | caseta 305 m | 35,7 |
| 49213 | KPVong-HF-VP (250) 4 * 2 * 0,54 (U / UTP-cat.6 LSOH) | LSZH | 0,54 | 0,94 | 5,6 | caseta 305 m | 35,0 |
| 7931189 | CPVng-HF-VP (250) 4 * 2 * 0,54 (U / UTP-cat.6 LSFROH) | LSZFRZH | 0,54 | 0,94 | 5,6 | caseta 305 m | 37,6 |
| 7931099 | KPV-VP (250) 4 * 2 * 0,52 (U / UTP-cat.6) | ПВХ | 0,525 | 0,91 | 5,4 | caseta 305 m | 35,8 |
| 7931154 | KPVong-HF-VP (250) 4 * 2 * 0,52 (U / UTP-cat.6 LSOH) | LSZH | 0,525 | 0,91 | 5,4 | caseta 305 m | 33,7 |
| 7931199 | CPVng-HF-VP (250) 4 * 2 * 0,52 (U / UTP-cat.6 LSFROH) | LSZFRZH | 0,525 | 0,91 | 5,4 | caseta 305 m | 34,7 |
