U/UTP Cat.5e 4Pr Indoor
Застосування
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PoE++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T (до 55 метров)

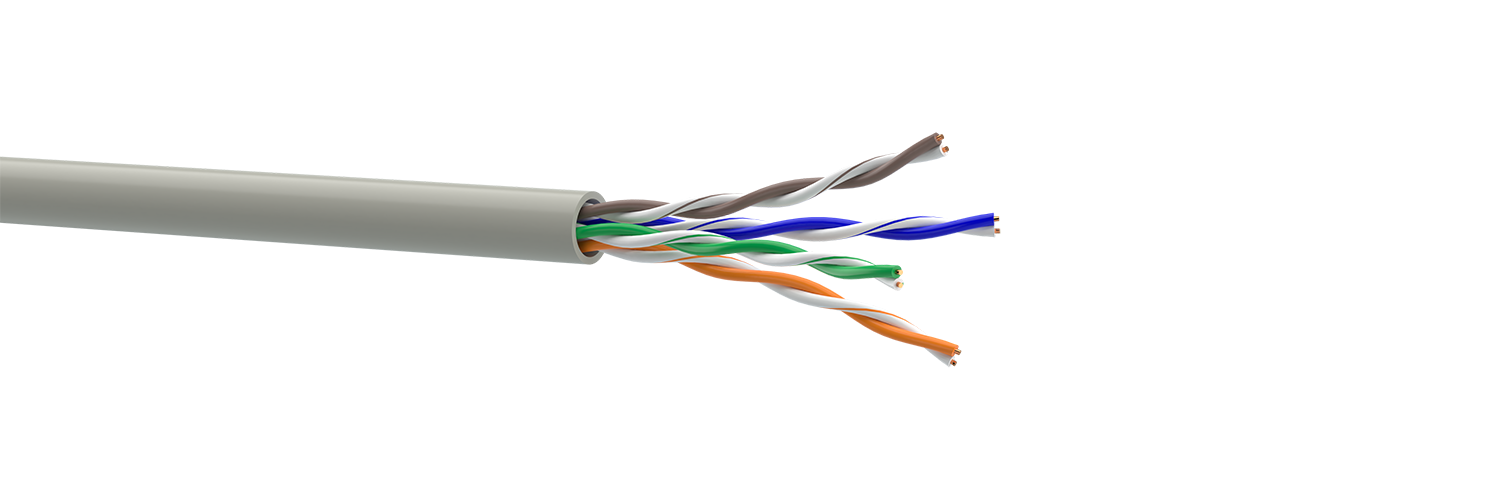

Типова конструкція
1. Струмопровідна жила (CПЖ): мідний дріт
2. Ізоляція: суцільна, ПЕ
3. Пара: два ізольовані провідники, скручені разом з узгодженими кроками і з наступною кольоровою ідентифікацією:
- пара 1: біло-синя/синя
- пара 2: біло-помаранчева/помаранчева
- пара 3: біло-зелена/зелена
- пара 4: біло-коричнева/коричнева
4. Оболонка: ПВХ, LSZH або LSFRZH
Стандарти/ТУ
Вимога до кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018
Вимога до кабельної проводки: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Пожежна безпека:
- ПВХ: ДСТУ 4809:2017 (п. 5.1), ДСТУ EN 60332-1-2
- LSZH: ДСТУ 4809:2017 (п. 5.1, 5.3-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
- LSFRZH: ДСТУ 4809:2017 (п. 5.1-5.5), ДСТУ EN 60332-1-2, ДСТУ EN 60332-3, ДСТУ EN 60754-1, ДСТУ EN 60754-2, ДСТУ EN 61034-2
Основні техніко-експлуатаційні характеристики:
Температурний діапазон:
- під час монтажу: -10 °C...+60 °C
- під час експлуатації: -20 °C...+60 °C
Радіус вигину: ≥ 8 діаметрів кабелю
Зусилля розтягування: ≤ 85 N
Електричні характеристики при 20 °C:
| Параметр | Од. вим. | Значення |
| Робоча ємність, не більше | нФ/км | 56 |
| Електричний опір тпж постійному струму: - для тпж 0,51 мм, не більше - для тпж 0,50 мм, не більше |
Ом/км | 95 95 |
| Омічна асиметрія жил у парі, не більше | % | 2 |
| Електричний опір ізоляції, не менше | ГОм/км | 5 |
| Номінальна швидкість поширення сигналу | % | 68 |
| Модуль хвильового опору | Ом | |
| - в діапазоні частот від 1 до 100 МГц | 100 +/-15 | |
| Випробувальна напруга постійним струмом між жилами, жилами і екраном протягом 2 секунд | кВ | 2,5 |
Характеристики передачі сигналу при 20 0 C:
| Частота, МГц | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Власне загасання, дБ/100 м, не більше | 2,1 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 |
| NEXТ, дБ, не менше | 65,3 | 56,3 | 50,3 | 47,2 | 45,8 | 42,9 | 38,4 | 35,3 |
| PS NEXТ, дБ, не менше | 62,3 | 53,3 | 47,3 | 44,2 | 42,8 | 39,9 | 35,4 | 32,3 |
| ELFEXТ, дБ, не менше | 64 | 52 | 44 | 39,9 | 38 | 34,1 | 28,1 | 24 |
| PS ELFEXТ, дБ, не менше | 61 | 49 | 41 | 36,9 | 35 | 31,1 | 25,1 | 21 |
| Return Loss, дБ, не менше | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
Інформація для замовлень:
| Код | Найменування | Оболонка | Діаметр ТПЖ, мм | Діаметр провідника, мм | Діаметр/розмір кабелю, мм | Упаковка | Розрахункова маса, кг/км |
| 49252 | КПВ-ВП (350) 4*2*0,51 (U/UTP-cat.5E) | ПВХ | 0,51 | 0,92 | 4,9 | коробка 305 м | 28,8 |
| 49220 | КПВонг-HF-ВП (350) 4*2*0,51 (U/UTP-cat.5E LSOH) | LSZH | 0,51 | 0,92 | 4,9 | коробка 305 м | 29,5 |
| 7931089 | КПВнг-HF-ВП (350) 4*2*0,51 (U/UTP-cat.5E LSFROH) | LSZFRZH | 0,51 | 0,92 | 4,9 | коробка 305 м | 29,5 |
| 49245 | КПВ-ВП (350) 4*2*0,50 (U/UTP-cat.5Е) | ПВХ | 0,50 | 0,9 | 4,8 | коробка 305 м | 28,3 |
| 49234 | КПВонг-HF-ВП (350) 4*2*0,50 (U/UTP-cat.5E LSOH) | LSZH | 0,50 | 0,9 | 4,8 | коробка 305 м | 28,5 |
| 49264 | КПВнг-HF-ВП (350) 4*2*0,50 (U/UTP-cat.5E LSFROH) | LSZFRZH | 0,50 | 0,9 | 4,8 | коробка 305 м | 28,5 |
