SF / UTP Cat.5e 4Pr in aer liber FG-8
Aplicatii de date
PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit / s, 100VG-AnyLAN, Ethernet rapid (100BASE-TX), inel de jetoane 16/100 Mbit / s , Firewire 100 Mbit / s, PoE (IEEE 802.3af), PoE + (IEEE 802.3at), PoE ++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T (peste 55 metri)

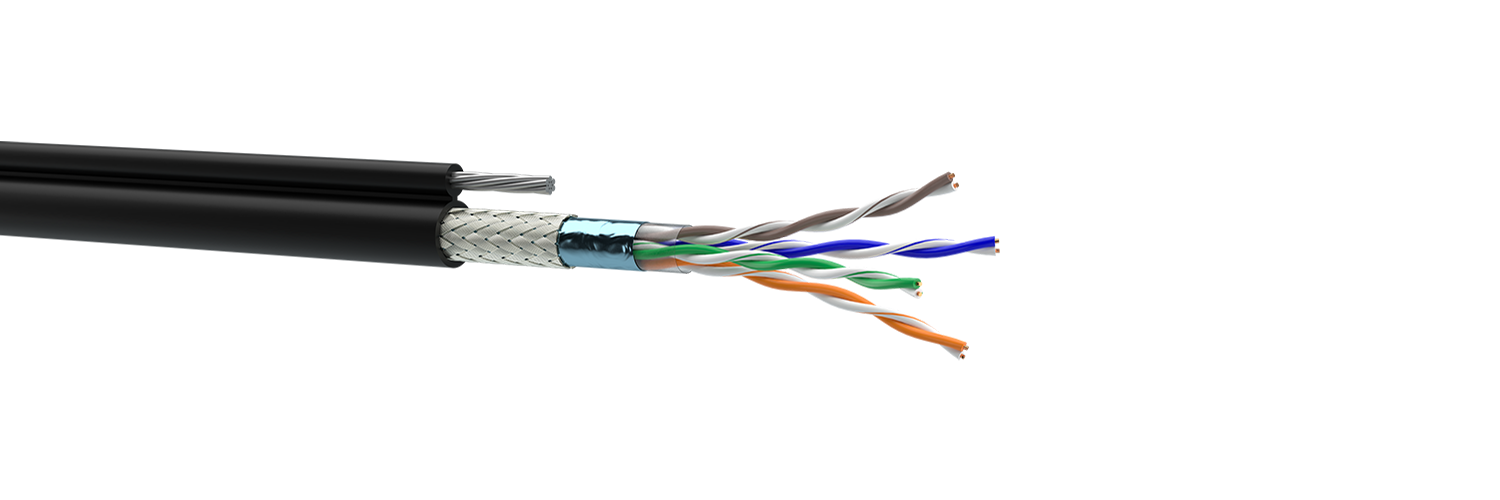

Design tipic
1. Conductor conductor (TPA): cupru solid, tratat prin calire
2. Izolație conductori: PE
3. Torsadare: conductori izolați răsuciți cate doi, la treptele standard și cu următoarea identificare a culorilor:
- pereche 1: alb-albastru / albastru
- pereche 2: alb-portocaliu / portocaliu
- pereche 3: alb-verde / verde
- pereche 4: alb-maro / maro
4. Izolație comuna a perechilor de conductori, impotriva apei: folie PET-E, straturi suprapuse
5. Ecranare 1: bandă de aluminiu-polimer (metal la exterior)
6. Ecranare 2: tresa din sârmă de cupru cositorită, suprapusă peste ecran 1;
7. Element de sustinere mecanica: cablu de otel galvanizat, 7x0,5 mm
8. Manta exterioara: PE stabilizata ușor, negru
Standarde / TU
Cerințe de cablu: DSTU IEC 61156-5, DSTU EN 50288-2-1, TU U 27.3-05758730-100: 2018
Cerințe de cablu: DSTU ISO / IEC 11801, DSTU EN 50173-1
Principalele caracteristici tehnice și operaționale
Interval de temperatură:
- în timpul instalării: -10 ° C ... + 60 ° C
- în timpul funcționării: -50 ° C ... + 60 ° C
Raza de îndoire: ≥ 10 diametre de cablu
Forță de tracțiune: ≤ 1200 N
Caracteristici electrice la 20 0 С
| parametru | Ed. modifice. | valoare |
| Capacitatea de lucru, nu mai mult | nF / km | 56 |
| Rezistență electrică tfzh la curent continuu, nu mai mult | Om / km | 95 |
| Asimetria ohmică a trăit în perechi, nu mai mult | % | 2 |
| Rezistență la izolarea electrică, nu mai puțin | GOm / km | 5 |
| Viteza de propagare a semnalului nominal | % | 68 |
| Modulul de impedanță a undelor | ohm | |
| -în domeniul de frecvență de la 1 la 100 MHz | 100 +/-15 | |
| Tensiunea de test continuu între conductoare, conductoare și scut timp de 2 secunde | KВ | 2,5 |
Caracteristici ale transmisiei semnalului la 20 0 C
| Frecvență, MHz | 1 | 4 | 10 | 16 | 20 | 31,25 | 62,5 | 100 |
| Atenuare proprie: | 2,1 | 4,1 | 6,5 | 8,3 | 9,3 | 11,7 | 17 | 22 |
| NEXТ, dB, nu mai puțin | 65,3 | 56,3 | 50,3 | 47,2 | 45,8 | 42,9 | 38,4 | 35,3 |
| PS NEXТ, dB, nu mai puțin | 62,3 | 53,3 | 47,3 | 44,2 | 42,8 | 39,9 | 35,4 | 32,3 |
| ELFEXТ, dB, nu mai puțin | 64 | 52 | 44 | 39,9 | 38 | 34,1 | 28,1 | 24 |
| PS ELFEXТ, dB, nu mai puțin | 61 | 49 | 41 | 36,9 | 35 | 31,1 | 25,1 | 21 |
| Pierdere de retur, dB, nu mai puțin | 20 | 23 | 25 | 25 | 25 | 23,6 | 21,5 | 20,1 |
Informații despre comandă
| cod | denumire | manta | Diametrul TPG, mm | Diametrul conductorului mm | Diametru / dimensiune cablu, mm | ambalare | Greutate estimată, kg / km |
| 49965 | CPEOT-VP (100) 4 * 2 * 0,51 (SF / UTP-cat.5E) | PE | 0,51 | 1,06 | 7,3х10,8 | bobină de placaj 305/500/1000 m | 67,3 |
