Cabluri LAN de categoria 5E

F / UTP Cat.5e 4Pr în aer liber

F/UTP Cat.5e 4Pr Outdoor

Aplicatii de date

PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit / s, 100VG-AnyLAN, Ethernet rapid (100BASE-TX), inel de jetoane 16/100 Mbit / s , Firewire 100 Mbit / s, PoE (IEEE 802.3af), PoE + (IEEE 802.3at), PoE ++ (IEEE 802.3bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T (peste 55 metri)

Design tipic

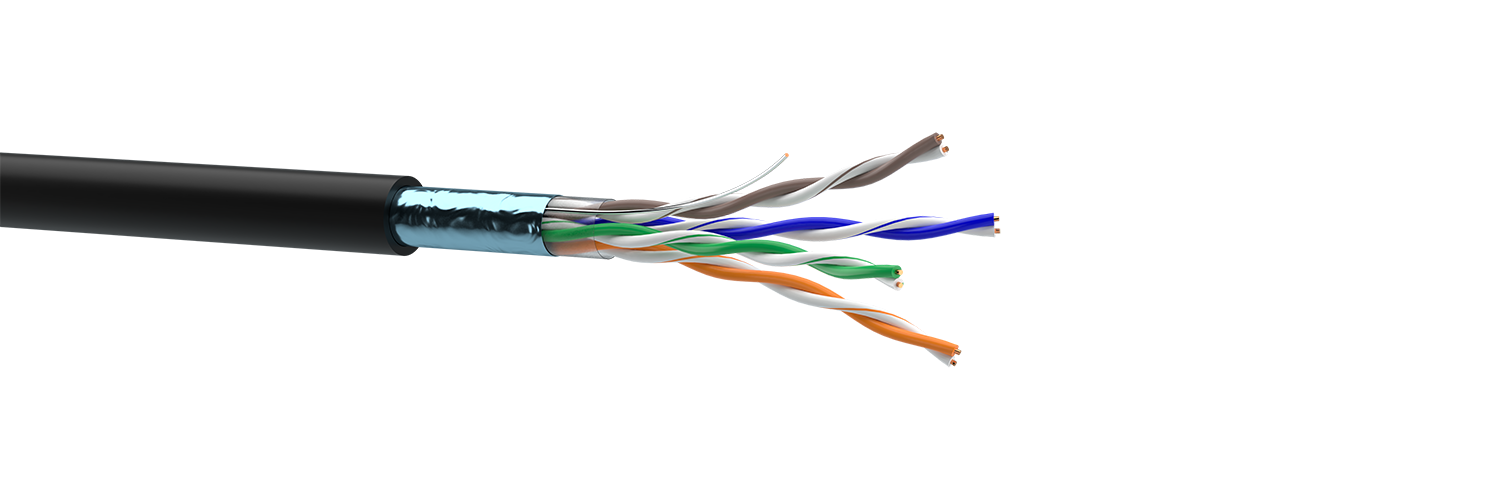

Structura cablurilor

1. Conductor conductor (TPA):  cupru solid, tratat prin calire
2. Izolație conductori: PE
3. Pereche: conductori izolați răsuciți cate doi, la treptele standard și cu următoarea identificare a culorilor:
- pereche 1: alb-albastru / albastru
- pereche 2: alb-portocaliu / portocaliu
- pereche 3: alb-verde / verde
- pereche 4: alb-maro / maro
4.  Izolație comuna a perechilor de conductori, impotriva apei: folie PET-E, straturi suprapuse
5. Ecranare conductori: bandă de aluminiu-polimer (metalic la interior)
6. Fir de drenaj: sârmă de cupru cositorit cu diametrul de 0,4 mm (sub ecran)
7. Manta exterioara: PE stabilizata ușor, negru.

Standarde / TU

Cerințe de cablu: DSTU IEC 61156-5, DSTU EN 50288-2-1, TU U 27.3-05758730-100: 2018
Cerințe de cablu: DSTU ISO / IEC 11801, DSTU EN 50173-1

Principalele caracteristici tehnice și operaționale

Interval de temperatură:
- în timpul instalării: -10 ° C ... + 60 ° C
- în timpul funcționării: -50 ° C ... + 60 ° C
Raza de încovoiere: ≥ 10 diametre ale cablului
Forță de tracțiune: ≤ 85 N

Caracteristici electrice la 20 0 С

parametru unitate de masura. valoare
Capacitatea de lucru, nu mai mult nF / km 56
Rezistență electrică in curent continuu, nu mai mult Om / km 95
Asimetria ohmică a perechilor, nu mai mult % 2
Rezistență izolatiei electrice, nu mai puțin GOm / km 5
Viteza de propagare a semnalului nominal % 68
Modulul de impedanță a undelor ohm
-în domeniul de frecvență de la 1 la 100 MHz   100 +/-15
Tensiunea de test in continuu între conductoare și ecran (scut) timp de 2 secunde 2,5

Caracteristici ale transmisiei semnalului la 20 0 C

Frecvență, MHz 1 4 10 16 20 31,25 62,5 100
Atenuare proprie: 2,1 4,1 6,5 8,3 9,3 11,7 17 22
NEXТ, dB, nu mai puțin 65,3 56,3 50,3 47,2 45,8 42,9 38,4 35,3
PS NEXТ, dB, nu mai puțin 62,3 53,3 47,3 44,2 42,8 39,9 35,4 32,3
ELFEXТ, dB, nu mai puțin 64 52 44 39,9 38 34,1 28,1 24
PS ELFEXТ, dB, nu mai puțin 61 49 41 36,9 35 31,1 25,1 21
Pierdere de retur, dB, nu mai puțin 20 23 25 25 25 23,6 21,5 20,1

Informații despre comandă

COD denumire manta Diametrul TPG, mm Diametrul conductorului mm Diametru / dimensiune cablu, mm ambalare Greutate estimată, kg / km
49330 KPPE-VP (100) 4 * 2 * 0,51 (F / UTP-cat.5E) PE 0,51 1,03 6 caseta 305 m 34,2
