Conductori electrici izolati, autoportanti
Firuri izolate autoportante ASXs, ASXsn
Cerere
Firul este proiectat pentru ramuri de la principalele linii electrice aeriene și pentru așezarea de-a lungul pereților clădirilor și structurilor inginerești. Tensiune nominală 0,6 / 1 kV cu o frecvență de 50 Hz.

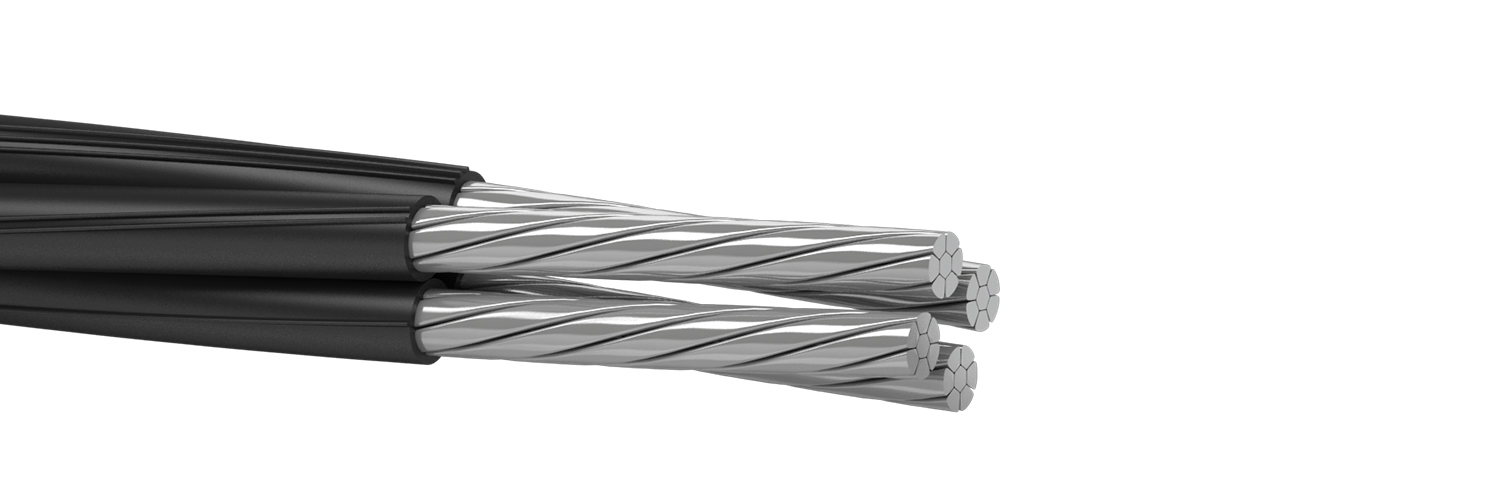

Design tipic
1. vene conductoare - aluminiu etanșat cu mai multe fire, secțiune transversală de la 16,0 la 240,0 mm 2 ; 2. Izolație - polietilenă reticulată stabilizată ușor.
Opțiuni de execuție
ASXsn este un fir care nu suportă răspândirea combustiei.
respectarea cerințelor
TU U 31.3-05758730-048: 2007
Principalele caracteristici tehnice și operaționale
| Temperatura de operare, deg. C | de la -60 la +50 |
| Temperatura minimă a sârmei, deg. C | -20 |
| Temperatura de încălzire admisă pe termen lung, deg. C | +90 |
| Raza minimă de îndoire (în timpul instalării și firul instalat pe suport) | 10 diametre de sârmă |
Nomenclatura și caracteristicile dimensionale în masă
| Dimensiunea sârmei | Diametru exterior (design), mm | Greutate (estimată) kg / km |
| ASXsn 1х16-0,6/1 | 7,4 | 66 |
| ASXsn 1х25-0,6/1 | 8,6 | 95 |
| ASXsn 1х35-0,6/1 | 9,3 | 125 |
| ASXsn 1х50-0,6/1 | 10,7 | 166 |
| ASXsn 1х70-0,6/1 | 13 | 248 |
| ASXsn 1х95-0,6/1 | 14,6 | 324 |
| ASXsn 1х120-0,6/1 | 15,7 | 385 |
| ASXsn 2х16-0,6/1 | 14,8 | 134 |
| ASXsn 2х25-0,6/1 | 17,1 | 191 |
| ASXsn 2х35-0,6/1 | 18,6 | 251 |
| ASXsn 2х50-0,6/1 | 21,3 | 330 |
| ASXsn 2х70-0,6/1 | 25,9 | 490 |
| ASXsn 2х95-0,6/1 | 29 | 640 |
| ASXsn 2х120-0,6/1 | 31,3 | 779 |
| ASXsn 2х150-0,6/1 | 34,5 | 950 |
| ASXsn 3х16-0,6/1 | 15,9 | 201 |
| ASXsn 3х25-0,6/1 | 18,4 | 287 |
| ASXsn 3х35-0,6/1 | 20 | 377 |
| ASXsn 3х50-0,6/1 | 23,1 | 503 |
| ASXsn 3х70-0,6/1 | 27,9 | 750 |
| ASXsn 3х95-0,6/1 | 31,4 | 979 |
| ASXsn 3х120-0,6/1 | 33,9 | 1164 |
| ASXsn 3х150-0,6/1 | 37,1 | 1430 |
| ASXsn 4х16-0,6/1 | 17,8 | 268 |
| ASXsn 4х25-0,6/1 | 20,7 | 382 |
| ASXsn 4х35-0,6/1 | 22,5 | 503 |
| ASXsn 4х50-0,6/1 | 25,9 | 671 |
| ASXsn 4х70-0,6/1 | 31,3 | 1001 |
| ASXsn 4х95-0,6/1 | 35,2 | 1305 |
| ASXsn 4х120-0,6/1 | 38 | 1552 |
| ASXsn 4х150-0,6/1 | 41,6 | 1906 |
| ASXsn 4х185-0,6/1 | 49,1 | 2702 |
| ASXsn 4х240-0,6/1 | 52,9 | 3189 |
| ASXsn 4х25+1x16-0,6/1 | 23,1 | 449 |
| ASXsn 4х35+1x25-0,6/1 | 25,2 | 599 |
| ASXsn 4х50+1x25-0,6/1 | 29,1 | 767 |
| ASXsn 4х50+1x35-0,6/1 | 29,1 | 797 |
| ASXsn 4х70+1x25-0,6/1 | 35,1 | 1096 |
| ASXsn 4х70+1x35-0,6/1 | 35,1 | 1126 |
| ASXsn 4х95+1x25-0,6/1 | 39,4 | 1400 |
| ASXsn 4х95+1x35-0,6/1 | 39,4 | 1431 |
| ASXsn 4х120+1x25-0,6/1 | 42,6 | 1648 |
| ASXsn 4х120+1x35-0,6/1 | 42,6 | 1678 |
| ASXsn 4х120+1x70-0,6/1 | 42,6 | 1802 |
